OSNOVNE INFORMACIJE
Mrežna frekvencija	50/60 Hz
veličina osigurača	4
[Ith] dozvoljena termička struja u vazduhu	1250 A pri <40 °C
Tip mreže	AC
Tip mreže	DC
opis zaštićenih polova	3t

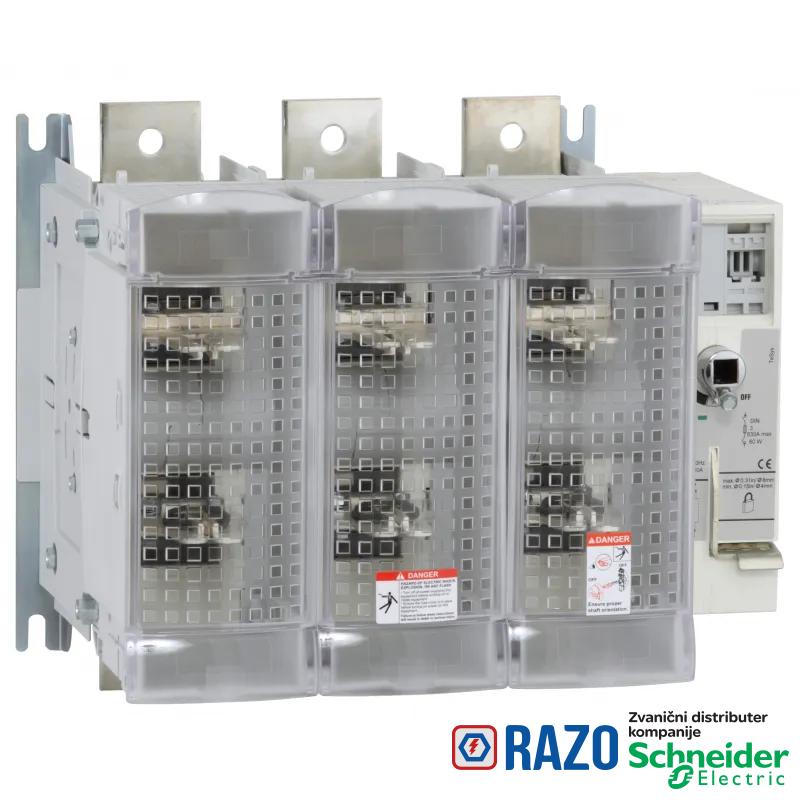

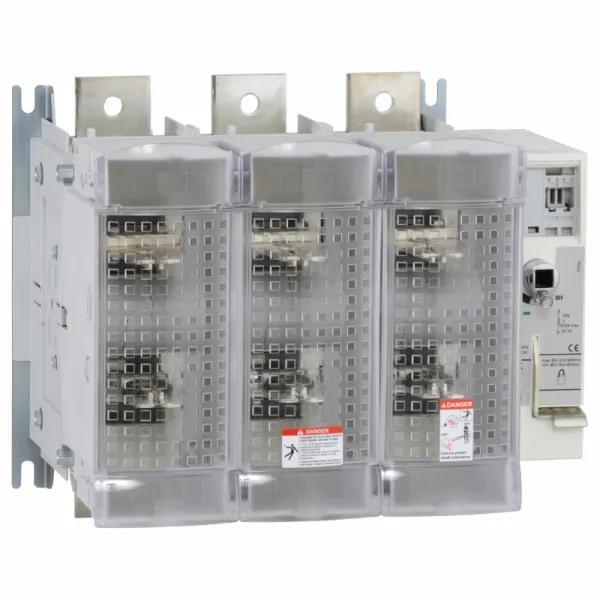

Tip proizvoda ili komponente	rastavljač sa osiguračima
ime proizvoda	TeSys GS
grupa proizvoda	TeSys
tip kontakata i sastav	3 NO
[Ie] nazivna radna struja	1000 A pri 440 V 2 pola serijski po fazi DC-23A
[Ie] nazivna radna struja	1000 A pri 440 V 2 pola serijski po fazi DC-23B
[Ie] nazivna radna struja	630 A pri 690 V AC-23A
[Ie] nazivna radna struja	630 A pri 690 V AC-23B
[Ie] nazivna radna struja	1000 A pri 440 V AC-23A
[Ie] nazivna radna struja	1000 A pri 440 V AC-23B
[Ie] nazivna radna struja	800 A pri 500 V AC-23A
[Ie] nazivna radna struja	800 A pri 500 V AC-23B
tip osigurača	DIN
Broj polova	3P
Kratko ime uređaja	GS2V

DOPUNSKE INFORMACIJE
tip radne ručice	direktna prednja
tip radne ručice	spoljašnja desna
tip radne ručice	spoljašnja prednja
Nosači za montažu	ploča
povezivanje - priključci	kolo napajanja: sabirnice80-80 mm²
povezivanje - priključci	kolo napajanja: prstenaste stopice 4 kabl(ovi) 185-185 mm²
moć uključenja	10000 A pri 400 V AC-23B
[Uimp] nazivni podnosivi impulsni napon	12 kV
podnosivi kratki spoj	90 kA
[Ui] nazivni napon izolacije	1000 V AC 50/60 Hz
[Icm] nazivna kratkospojna moć uključenja	100 kA pri 400 V sa zaštitom sa gG osiguračima
električna trajnost	100 ciklusa DC-23A
električna trajnost	100 ciklusa DC-23B
električna trajnost	500 ciklusa AC-23A
električna trajnost	500 ciklusa AC-23B
mehanička trajnost	5000 ciklusa
kompatibilnost	GS2V
moment pritezanja	kolo napajanja: 44-44 N.m
nazivna snaga u W	400 kW pri 690 V
nazivna snaga u W	475 kW pri 690 V
nazivna snaga u W	560 kW pri 400 V
nazivna snaga u W	560 kW pri 500 V
prekidna moć	8000 A pri 400 V (AC-23B)

OKRUžENJE
Sertifikacija proizvoda	CE
Visina	355 mm
Temperatura okoline za rad uređaja	-20-70 °C
Standardi	IEC 60947-3
Masa proizvoda	25 kg
Temperatura okoline za skladištenje	-40-80 °C
IP stepen zaštite	IP20 u skladu sa IEC 60529 (sa poklopcem priključaka)
otpornost na vatru	850 °C poklopac osigurača u skladu sa IEC 60695-2-1
otpornost na vatru	960 °C kućište u skladu sa IEC 60695-2-1
Širina	442 mm
Dubina	289 mm

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP121004EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
RoHS regulativa za Kinu	X
Profil cirkularnosti	N/A
EU RoHS direktiva	Usaglašeno
