| OSNOVNE INFORMACIJE | |
|---|---|

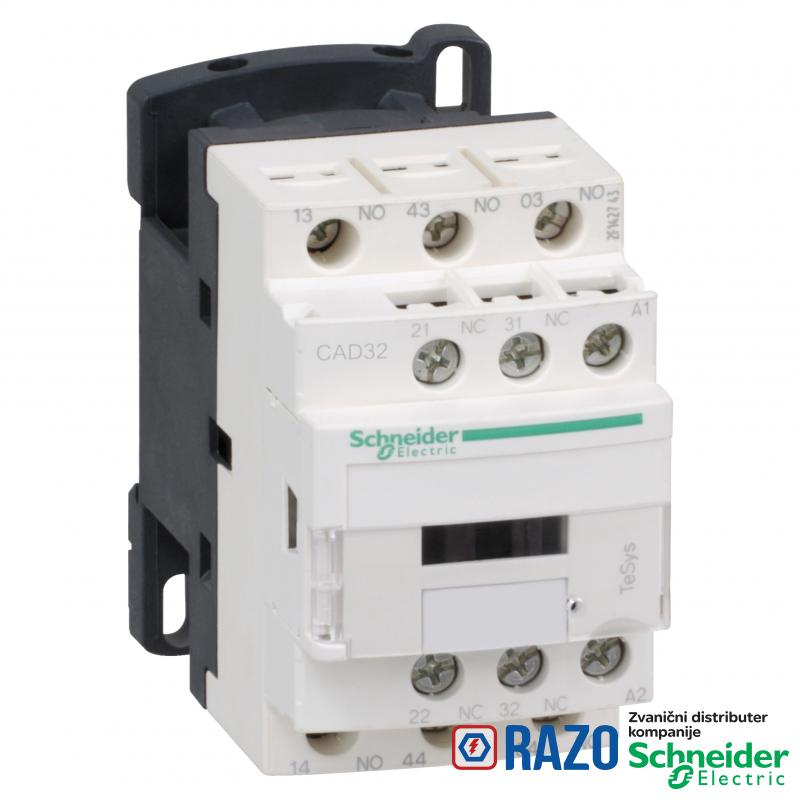

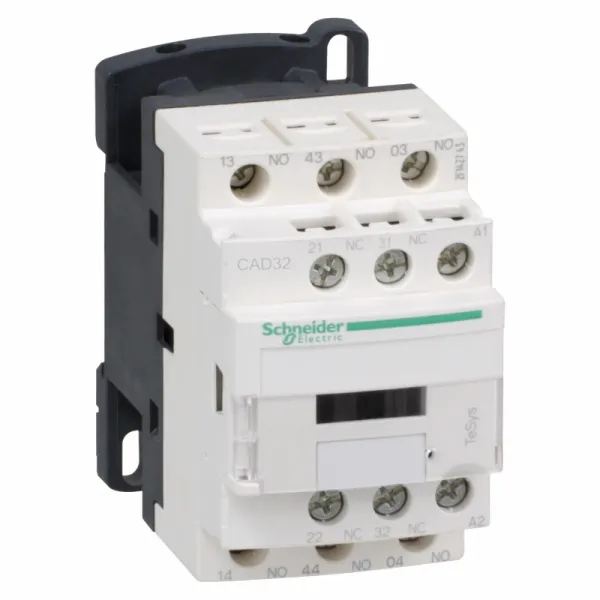

| Grupa proizvoda | TeSys D kontrolni relej |
| primena kontaktora | upravljačko kolo |
| Tip proizvoda ili komponente | upravljačka ploča |
| ime proizvoda | TeSys CAD |
| grupa proizvoda | TeSys |
| Kratko ime uređaja | CAD |
| DOPUNSKE INFORMACIJE | |
|---|---|
| vreme nepreklapanja | 1.5 milisekundi pri zatvaranju između NC i NO kontakta |
| vreme nepreklapanja | 1.5 milisekundi pri isključenju između NC i NO kontakta |
| minimalna struja preklapanja | 5 mA |
| Mehanička robusnost | udara na otvorenom releju: 10 Gn za 11 ms u skladu sa IEC 60068-2-27 |
| Mehanička robusnost | udara na zatvorenom releju: 15 Gn za 11 ms u skladu sa IEC 60068-2-27 |
| Mehanička robusnost | vibracije na otvorenom releju: 2 Gn, 5...300 Hz u skladu sa IEC 60068-2-6 |
| Mehanička robusnost | vibracije na zatvorenom releju: 4 Gn, 5...300 Hz u skladu sa IEC 60068-2-6 |
| [Ue] nazivni napon | <= 690 V AC 25...400 Hz |
| Visina | 77 mm |
| ograničenje napona upravljačkog kola | u radu: 0.7...1.25 Uc |
| ograničenje napona upravljačkog kola | propad napona: 0.1...0.25 Uc |
| [Ith] dozvoljena termička struja u vazduhu | 10 A pri <60 °C |
| Nosači za montažu | šina |
| Nosači za montažu | ploča |
| tip upravljačkog kola | DC standardno |
| napon upravljačkog kola | 110 V DC |
| snaga držanja u W | 5.4-5.4 W pri 20 °C |
| otpornost izolacije | > 10 MOhm |
| Irms nazivna moć uključenja | 140 A AC u skladu sa IEC 60947-5-1 |
| Irms nazivna moć uključenja | 250 A DC u skladu sa IEC 60947-5-1 |
| pripadajući osigurač | 10 A gG u skladu sa IEC 60947-5-1 |
| Masa proizvoda | 0.58 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947 |
| povezivanje - priključci | vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa |
| povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa |
| povezivanje - priključci | vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
| raspored kontakata | 3 NO + 2 NC |
| vremenska konstanta | 28 milisekundi |
| kategorija upotrebe | AC-15 |
| kategorija upotrebe | DC-13 |
| kategorija upotrebe | AC-14 |
| minimalni napon preklapanja | 17 V |
| maksimalni radni ciklus | 180 ciklusa/min |
| moment pritezanja | 1.2 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 |
| moment pritezanja | 1.2 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm |
| mehanička trajnost | 30 miliona ciklusa |
| udarna snaga u W | 5.4-5.4 W 20 °C) |
| kompatibilnost | CAD |
| vreme uključenja/isključenja | 53...72 ms uključenje kalema i zatvaranje NO |
| vreme uključenja/isključenja | 16...24 ms isključenje kalema i otvaranje NO |
| vreme uključenja/isključenja | 47...63 ms uključenje kalema i otvaranje NC |
| vreme uključenja/isključenja | 15...25 ms isključenje kalema i zatvaranje NC |
| Širina | 45 mm |
| Dubina | 93 mm |
| [Ui] nazivni napon izolacije | 600 V UL sertifikovano |
| [Ui] nazivni napon izolacije | 600 V CSA sertifikovano |
| [Ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-5-1 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 100 A - 1 s |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 120 A - 500 ms |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 140 A - 100 ms |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Temperatura okoline za rad uređaja | -40-70 °C |
| standardi | BS 4794 |
| standardi | EN 60947-5 |
| standardi | IEC 60947-5-1 |
| standardi | NF C 63-140 |
| standardi | VDE 0660 |
| Temperatura okoline za skladištenje | -60-80 °C |
| zaštitni tretman | TH u skladu sa IEC 60068 |
| IP stepen zaštite | IP2x prednja strana u skladu sa VDE 0106 |
| nadmorska visina za rad uređaja | 3000 m bez smanjenja karakteristika |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP110230EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI1102030EN |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
