OSNOVNE INFORMACIJE

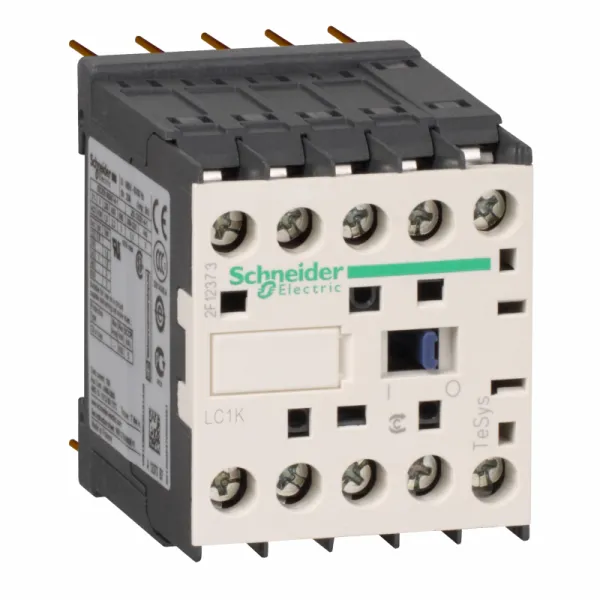

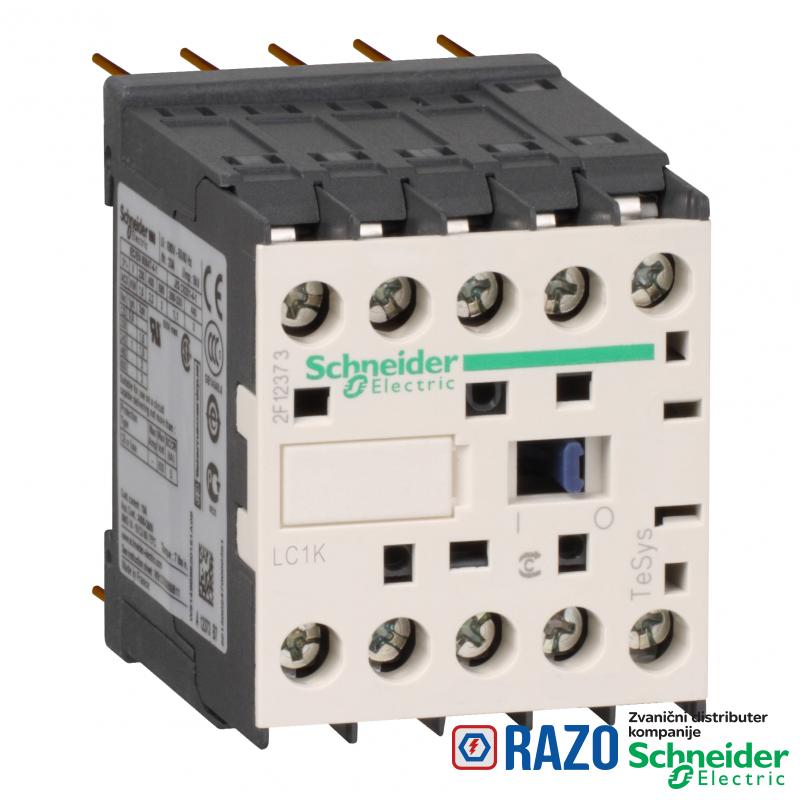

Grupa proizvoda	TeSys K
primena kontaktora	upravljanje motorom
primena kontaktora	rezistivno opterećenje
Tip proizvoda ili komponente	kontaktor
ime proizvoda	TeSys K
grupa proizvoda	TeSys
Primena uređaja	upravljanje
Kratko ime uređaja	LC1K

DOPUNSKE INFORMACIJE
minimalna struja preklapanja	5 mA za signalno kolo
Mehanička robusnost	udara na kontaktor u radu, po X osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor u radu, po Y osi: 15 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor u radu, po Z osi: 15 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor koji nije u radu, po X osi: 6 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor koji nije u radu, po Y osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor koji nije u radu, po Z osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	vibracije na kontaktor u radu: 4 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
Mehanička robusnost	vibracije na kontaktor koji nije u radu: 2 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
napon upravljačkog kola	230 V AC 50/60 Hz
prosečna impedansa	3 mΩ - Ith 20 A 50 Hz za kolo napajanja
sastav pomoćnog kontakta	1 NC
ograničenje napona upravljačkog kola	u radu: 0.8...1.15 Uc 50 °C)
ograničenje napona upravljačkog kola	propad napona: 0.2...0.75 Uc 50 °C)
udaljenost nepreklapanja	0.5 mm
[Ith] dozvoljena termička struja u vazduhu	20 A pri <50 °C za kolo napajanja
[Ith] dozvoljena termička struja u vazduhu	10 A pri <50 °C za signalno kolo
tip upravljačkog kola	AC pri 50/60 Hz
nivo sigurnosne pouzdanosti	B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
nivo sigurnosne pouzdanosti	B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
otpornost izolacije	> 10 MOhm za signalno kolo
nazivna prekidna moć	110 A pri 440 V u skladu sa IEC 60947
nazivna prekidna moć	80 A pri 500 V u skladu sa IEC 60947
nazivna prekidna moć	70 A pri 660...690 V u skladu sa IEC 60947
Irms nazivna moć uključenja	110 A AC za signalno kolo u skladu sa IEC 60947
Irms nazivna moć uključenja	144 A AC za kolo napajanja u skladu sa NF C 63-110
Irms nazivna moć uključenja	144 A AC za kolo napajanja u skladu sa IEC 60947
pripadajući osigurač	25 A gG pri <= 440 V za kolo napajanja
pripadajući osigurač	25 A aM za kolo napajanja
pripadajući osigurač	10 A gG za signalno kolo u skladu sa IEC 60947
pripadajući osigurač	10 A gG za signalno kolo u skladu sa VDE 0660
snaga motora kW	4 kW pri 480 V AC 50/60 Hz AC-3
snaga motora kW	4 kW pri 500...600 V AC 50/60 Hz AC-3
snaga motora kW	4 kW pri 660...690 V AC 50/60 Hz AC-3
snaga motora kW	2.2 kW pri 400 V AC 50/60 Hz AC-4
snaga motora kW	3 kW pri 220...230 V AC 50/60 Hz AC-3
snaga motora kW	5.5 kW pri 380...415 V AC 50/60 Hz AC-3
snaga motora kW	5.5 kW pri 440 V AC 50/60 Hz AC-3
udarna snaga u VA	30-30 VA 20 °C)
raspored kontakata	3 NO
kategorija upotrebe	AC-1
kategorija upotrebe	AC-3
kategorija upotrebe	AC-4
[Ie] nazivna struja	20 A 50 °C) pri <= 440 V AC AC-1 za kolo napajanja
[Ie] nazivna struja	12 A pri <= 440 V AC AC-3 za kolo napajanja
[Ie] nazivna struja	16 A 70 °C) pri 690 V AC AC-1 za kolo napajanja
minimalni napon preklapanja	17 V za signalno kolo
maksimalni radni ciklus	3600 ciklusa/h
frekvencija signalnog kola	<= 400 Hz
tip pomoćnog kontakta	tip trenutno 1 NC
Broj polova	3P
kompatibilnost	LC1K
snaga držanja u VA	4.5-4.5 VA 20 °C)
vreme uključenja/isključenja	10...20 ms isključenje kalema i otvaranje NO
vreme uključenja/isključenja	10...20 ms uključenje kalema i zatvaranje NO
Kategorija prenapona	III
disipacija toplote	1.3-1.3 W

OKRUžENJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
otpornost na plamen	V1 u skladu sa UL 94
otpornost na plamen	zahtev 2 u skladu sa NF F 16-101
otpornost na plamen	zahtev 2 u skladu sa NF F 16-102
zaštitni tretman	TC u skladu sa IEC 60068
zaštitni tretman	TC u skladu sa DIN 50016
nadmorska visina za rad uređaja	2000 m bez smanjenja karakteristika

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1503003EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1503003EN
EU RoHS direktiva	Usaglašeno
