OSNOVNE INFORMACIJE

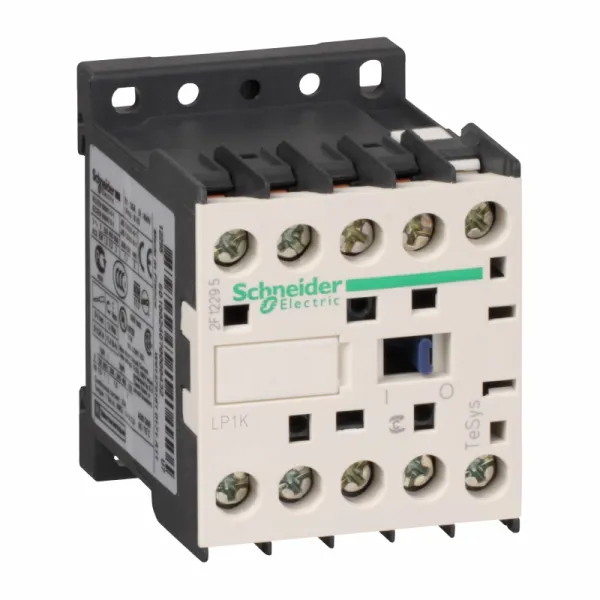

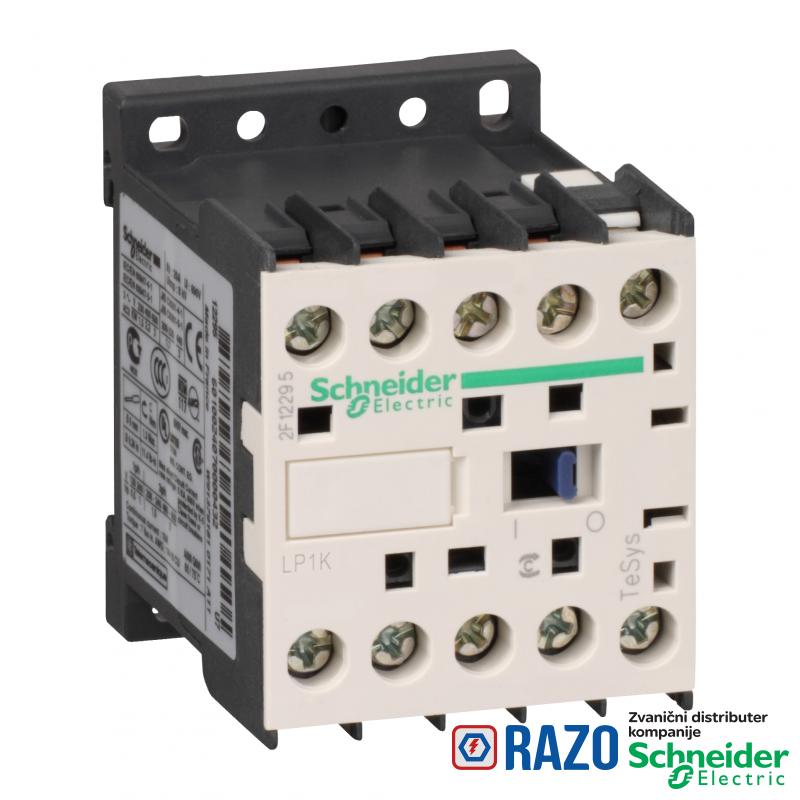

Grupa proizvoda	TeSys K
primena kontaktora	upravljanje motorom
primena kontaktora	rezistivno opterećenje
Tip proizvoda ili komponente	kontaktor
ime proizvoda	TeSys K
grupa proizvoda	TeSys
Primena uređaja	upravljanje
Kratko ime uređaja	LP1K

DOPUNSKE INFORMACIJE
minimalna struja preklapanja	5 mA za signalno kolo
Mehanička robusnost	udara na kontaktor u radu, po Z osi: 15 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor koji nije u radu, po Z osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	vibracije na kontaktor u radu: 4 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
Mehanička robusnost	vibracije na kontaktor koji nije u radu: 2 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
Mehanička robusnost	udara na kontaktor koji nije u radu, po X osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor koji nije u radu, po Y osi: 6 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor u radu, po X osi: 15 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor u radu, po Y osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
napon upravljačkog kola	48 V DC
[Ue] nazivni napon	kolo napajanja: 690 V AC 50/60 Hz
[Ue] nazivni napon	signalno kolo: <= 690 V AC 50/60 Hz
Visina	58 mm
prosečna impedansa	3 mΩ - Ith 20 A 50 Hz za kolo napajanja
sastav pomoćnog kontakta	1 NO
ograničenje napona upravljačkog kola	u radu: 0.8...1.15 Uc 50 °C)
ograničenje napona upravljačkog kola	propad napona: 0.1...0.75 Uc 50 °C)
udaljenost nepreklapanja	0.5 mm
[Ith] dozvoljena termička struja u vazduhu	20 A pri <50 °C za kolo napajanja
[Ith] dozvoljena termička struja u vazduhu	10 A pri <50 °C za signalno kolo
Nosači za montažu	šina
Nosači za montažu	ploča
tip upravljačkog kola	DC standardno
nivo sigurnosne pouzdanosti	B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
nivo sigurnosne pouzdanosti	B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
snaga držanja u W	3-3 W pri 20 °C
otpornost izolacije	> 10 MOhm za signalno kolo
nazivna prekidna moć	110 A pri 440 V u skladu sa IEC 60947
nazivna prekidna moć	80 A pri 500 V u skladu sa IEC 60947
nazivna prekidna moć	70 A pri 660...690 V u skladu sa IEC 60947
Irms nazivna moć uključenja	110 A AC za signalno kolo u skladu sa IEC 60947
Irms nazivna moć uključenja	144 A AC za kolo napajanja u skladu sa NF C 63-110
Irms nazivna moć uključenja	144 A AC za kolo napajanja u skladu sa IEC 60947
pripadajući osigurač	25 A gG pri <= 440 V za kolo napajanja
pripadajući osigurač	25 A aM za kolo napajanja
pripadajući osigurač	10 A gG za signalno kolo u skladu sa IEC 60947
pripadajući osigurač	10 A gG za signalno kolo u skladu sa VDE 0660
snaga motora kW	4 kW pri 480 V AC 50/60 Hz AC-3
snaga motora kW	4 kW pri 500...600 V AC 50/60 Hz AC-3
snaga motora kW	4 kW pri 660...690 V AC 50/60 Hz AC-3
snaga motora kW	2.2 kW pri 400 V AC 50/60 Hz AC-4
snaga motora kW	3 kW pri 220...230 V AC 50/60 Hz AC-3
snaga motora kW	5.5 kW pri 380...415 V AC 50/60 Hz AC-3
snaga motora kW	5.5 kW pri 440 V AC 50/60 Hz AC-3
Masa proizvoda	0.225 kg
[Uimp] nazivni podnosivi impulsni napon	8 kV
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 1.5-4 mm²jednožični
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 0.34-2.5 mm²fleksibilni sa
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 1.5-4 mm²jednožični
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 0.34-1.5 mm²fleksibilni sa
raspored kontakata	3 NO
kategorija upotrebe	AC-1
kategorija upotrebe	AC-4
kategorija upotrebe	AC-3
[Ie] nazivna struja	20 A 50 °C) pri <= 440 V AC AC-1 za kolo napajanja
[Ie] nazivna struja	12 A pri <= 440 V AC AC-3 za kolo napajanja
[Ie] nazivna struja	16 A 70 °C) pri 690 V AC AC-1 za kolo napajanja
minimalni napon preklapanja	17 V za signalno kolo
maksimalni radni ciklus	3600 ciklusa/h
moment pritezanja	1.3 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2
moment pritezanja	1.3 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm
električna trajnost	0.3 miliona ciklusa 20 A AC-1 pri Ue <= 440 V
električna trajnost	1.3 miliona ciklusa 12 A AC-3 pri Ue <= 440 V
mehanička trajnost	10 miliona ciklusa
udarna snaga u W	3-3 W 20 °C)
tip pomoćnog kontakta	tip trenutno 1 NO
Broj polova	3P
kompatibilnost	LP1K
vreme uključenja/isključenja	30...40 ms uključenje kalema i zatvaranje NO
vreme uključenja/isključenja	10 ms isključenje kalema i otvaranje NO
Širina	45 mm
Kategorija prenapona	III
Dubina	57 mm
[Ui] nazivni napon izolacije	kolo napajanja: 600 V u skladu sa UL 508
[Ui] nazivni napon izolacije	kolo napajanja: 690 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	signalno kolo: 690 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	signalno kolo: 690 V u skladu sa IEC 60947-5-1
[Ui] nazivni napon izolacije	signalno kolo: 600 V u skladu sa UL 508
[Ui] nazivni napon izolacije	kolo napajanja: 600 V u skladu sa CSA C22.2 No 14
[Ui] nazivni napon izolacije	signalno kolo: 600 V u skladu sa CSA C22.2 No 14
[Icw] kratkotrajna podnosiva struja kratkog spoja	115 A pri <50 °C - 1 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja	105 A pri <50 °C - 5 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja	100 A pri <50 °C - 10 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja	75 A pri <50 °C - 30 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja	55 A pri <50 °C - 1 min za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja	50 A pri <50 °C - 3 min za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja	80 A - 1 s za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja	90 A - 500 ms za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja	110 A - 100 ms za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja	25 A pri <50 °C - >= 15 min za kolo napajanja
disipacija toplote	3-3 W

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Temperatura okoline za rad uređaja	-25-50 °C
standardi	BS 5424
standardi	IEC 60947
standardi	NF C 63-110
standardi	VDE 0660
otpornost na plamen	V1 u skladu sa UL 94
otpornost na plamen	zahtev 2 u skladu sa NF F 16-101
otpornost na plamen	zahtev 2 u skladu sa NF F 16-102
Temperatura okoline za skladištenje	-50-80 °C
zaštitni tretman	TC u skladu sa IEC 60068
zaštitni tretman	TC u skladu sa DIN 50016
IP stepen zaštite	IP2x u skladu sa VDE 0106
nadmorska visina za rad uređaja	2000 m bez smanjenja karakteristika

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1503003EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1503003EN
EU RoHS direktiva	Usaglašeno
