OSNOVNE INFORMACIJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
tip blokade	mehanička
kategorija upotrebe	AC-1
kategorija upotrebe	AC-4
kategorija upotrebe	AC-3
napon upravljačkog kola	24 V DC
[Ie] nazivna struja	20 A 50 °C) pri <= 440 V AC AC-1 za kolo napajanja
[Ie] nazivna struja	16 A 70 °C) pri 690 V AC AC-1 za kolo napajanja
[Ie] nazivna struja	12 A pri <= 440 V AC AC-3 za kolo napajanja
[Ue] nazivni napon	kolo napajanja: 690 V AC 50/60 Hz
[Ue] nazivni napon	signalno kolo: <= 690 V AC 50/60 Hz
prosečna impedansa	3 mΩ - Ith 20 A 50 Hz za kolo napajanja
sastav pomoćnog kontakta	1 NC
maksimalni radni ciklus	3600 ciklusa/h
Grupa proizvoda	TeSys K
[Ith] dozvoljena termička struja u vazduhu	20 A pri <50 °C za kolo napajanja
[Ith] dozvoljena termička struja u vazduhu	10 A pri <50 °C za signalno kolo
Standardi	VDE 0660
Standardi	IEC 60947
Standardi	NF C 63-110
Standardi	BS 5424
moment pritezanja	1.3 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2
moment pritezanja	1.3 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm
Nosači za montažu	šina
Nosači za montažu	ploča
tip upravljačkog kola	DC standardno
nivo sigurnosne pouzdanosti	B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
nivo sigurnosne pouzdanosti	B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
električna trajnost	0.3 miliona ciklusa 20 A AC-1 pri Ue <= 440 V
električna trajnost	1.3 miliona ciklusa 12 A AC-3 pri Ue <= 440 V
mehanička trajnost	5 miliona ciklusa
Broj polova	3P
primena kontaktora	upravljanje motorom
primena kontaktora	rezistivno opterećenje
vreme uključenja/isključenja	30...40 ms uključenje kalema i zatvaranje NO
vreme uključenja/isključenja	10 ms isključenje kalema i otvaranje NO
nazivna prekidna moć	110 A pri 440 V u skladu sa IEC 60947
nazivna prekidna moć	80 A pri 500 V u skladu sa IEC 60947
nazivna prekidna moć	70 A pri 660...690 V u skladu sa IEC 60947

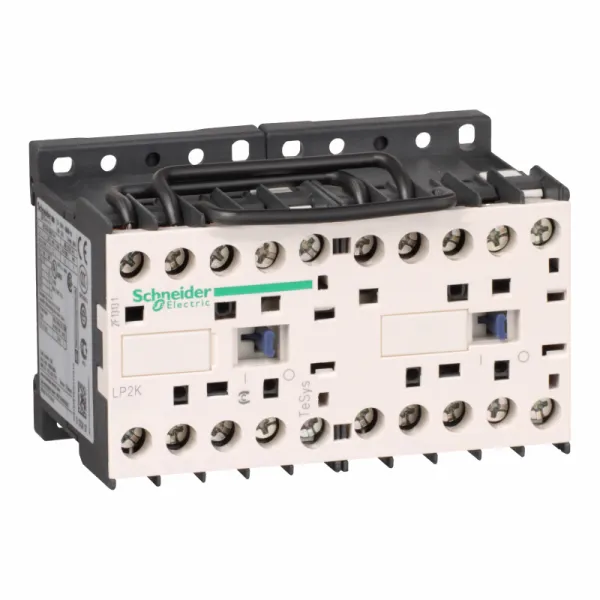

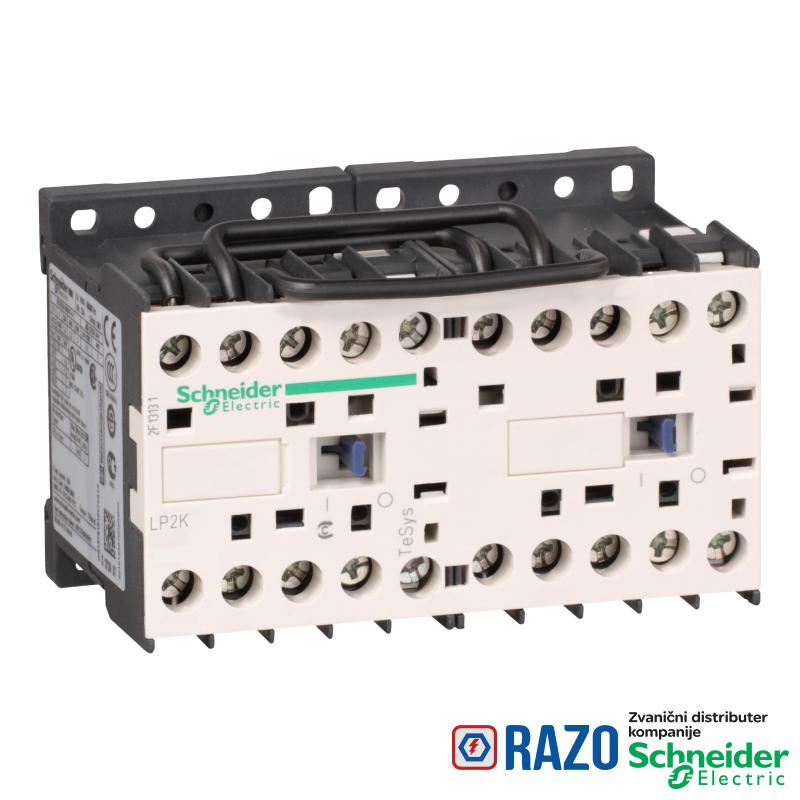

Tip proizvoda ili komponente	kontaktor za promenu smera
Kategorija prenapona	III
Irms nazivna moć uključenja	110 A AC za signalno kolo u skladu sa IEC 60947
Irms nazivna moć uključenja	144 A AC za kolo napajanja u skladu sa NF C 63-110
Irms nazivna moć uključenja	144 A AC za kolo napajanja u skladu sa IEC 60947
ime proizvoda	TeSys K
snaga motora kW	4 kW pri 480 V AC 50/60 Hz
snaga motora kW	4 kW pri 500...600 V AC 50/60 Hz
snaga motora kW	4 kW pri 660...690 V AC 50/60 Hz
snaga motora kW	3 kW pri 220...230 V AC 50/60 Hz
snaga motora kW	5.5 kW pri 380...415 V AC 50/60 Hz
snaga motora kW	5.5 kW pri 440 V AC 50/60 Hz
[Ui] nazivni napon izolacije	kolo napajanja: 600 V u skladu sa UL 508
[Ui] nazivni napon izolacije	kolo napajanja: 690 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	signalno kolo: 690 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	signalno kolo: 690 V u skladu sa IEC 60947-5-1
[Ui] nazivni napon izolacije	signalno kolo: 600 V u skladu sa UL 508
[Ui] nazivni napon izolacije	kolo napajanja: 600 V u skladu sa CSA C22.2 No 14
[Ui] nazivni napon izolacije	signalno kolo: 600 V u skladu sa CSA C22.2 No 14
pripadajući osigurač	25 A gG pri <= 440 V za kolo napajanja
pripadajući osigurač	25 A aM za kolo napajanja
pripadajući osigurač	10 A gG za signalno kolo u skladu sa IEC 60947
pripadajući osigurač	10 A gG za signalno kolo u skladu sa VDE 0660
Primena uređaja	upravljanje
[Uimp] nazivni podnosivi impulsni napon	8 kV
Kratko ime uređaja	LP2K
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 1.5-4 mm²jednožični
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 0.34-2.5 mm²fleksibilni sa
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 1.5-4 mm²jednožični
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 0.34-1.5 mm²fleksibilni sa
grupa proizvoda	TeSys
raspored kontakata	3 NO
[Icw] kratkotrajna podnosiva struja kratkog spoja	115 A pri <50 °C - 1 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja	25 A pri <50 °C - >= 15 min za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja	105 A pri <50 °C - 5 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja	100 A pri <50 °C - 10 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja	75 A pri <50 °C - 30 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja	55 A pri <50 °C - 1 min za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja	50 A pri <50 °C - 3 min za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja	80 A - 1 s za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja	90 A - 500 ms za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja	110 A - 100 ms za signalno kolo
prezentacija uređaja	prefabrikovan sa promenom redosleda faza

DOPUNSKE INFORMACIJE
minimalna struja preklapanja	5 mA za signalno kolo
minimalni napon preklapanja	17 V za signalno kolo
ograničenje napona upravljačkog kola	u radu: 0.8...1.15 Uc 50 °C)
ograničenje napona upravljačkog kola	propad napona: 0.1...0.75 Uc 50 °C)
udaljenost nepreklapanja	0.5 mm
udarna snaga u W	3-3 W 20 °C)
tip pomoćnog kontakta	tip trenutno 1 NC
kompatibilnost	LP2K
snaga držanja u W	3-3 W pri 20 °C
otpornost izolacije	> 10 MOhm za signalno kolo
disipacija toplote	3-3 W

OKRUžENJE
Mehanička robusnost	udara na kontaktor u radu, po Z osi: 15 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor koji nije u radu, po Z osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	vibracije na kontaktor u radu: 4 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
Mehanička robusnost	vibracije na kontaktor koji nije u radu: 2 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
Mehanička robusnost	udara na kontaktor koji nije u radu, po X osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor koji nije u radu, po Y osi: 6 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor u radu, po X osi: 15 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor u radu, po Y osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
otpornost na plamen	V1 u skladu sa UL 94
otpornost na plamen	zahtev 2 u skladu sa NF F 16-101
otpornost na plamen	zahtev 2 u skladu sa NF F 16-102
Visina	58 mm
Temperatura okoline za rad uređaja	-25-50 °C
Temperatura okoline za skladištenje	-50-80 °C
zaštitni tretman	TC u skladu sa IEC 60068
zaštitni tretman	TC u skladu sa DIN 50016
IP stepen zaštite	IP20 u skladu sa VDE 0106
nadmorska visina za rad uređaja	2000 m bez smanjenja karakteristika
Širina	90 mm
Dubina	57 mm
Masa proizvoda	0.48 kg

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1503003EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1503003EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
