| OSNOVNE INFORMACIJE | |
|---|---|

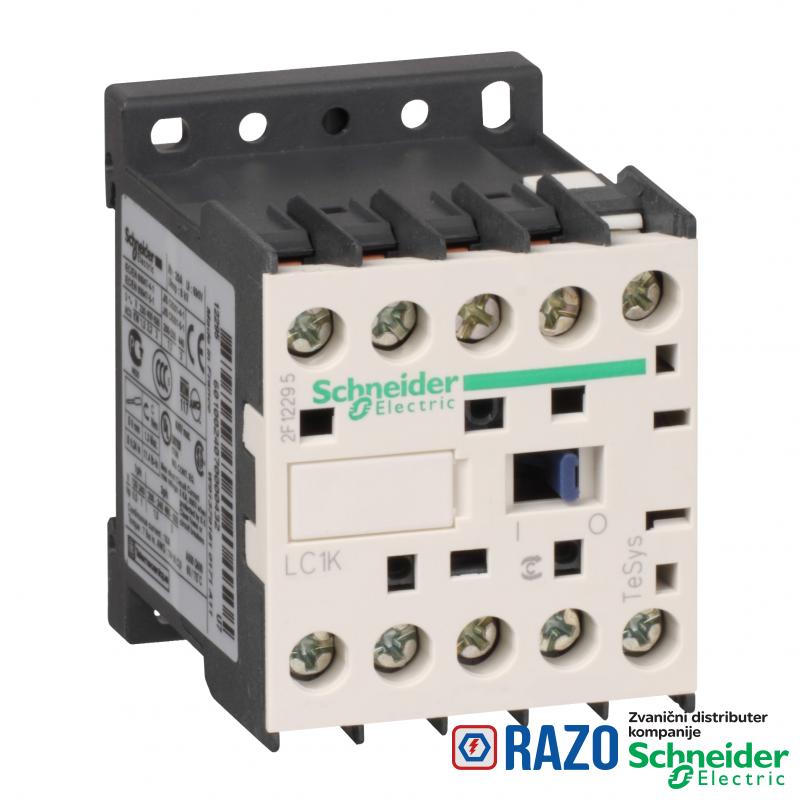

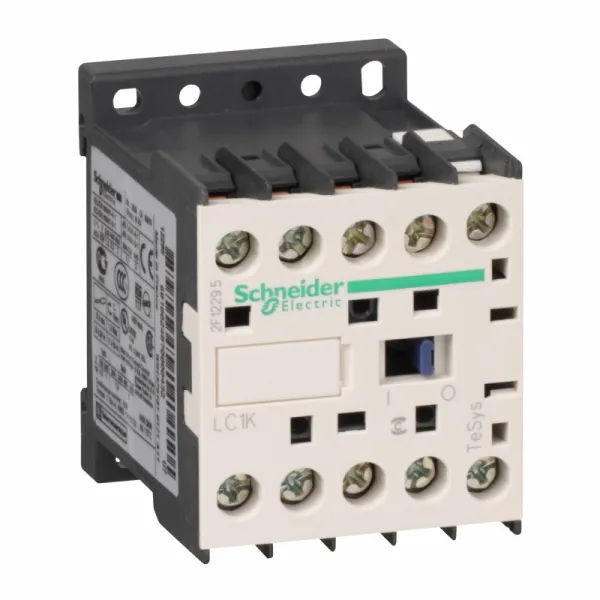

| Grupa proizvoda | TeSys K |
| primena kontaktora | upravljanje motorom |
| Tip proizvoda ili komponente | kontaktor |
| ime proizvoda | TeSys K |
| grupa proizvoda | TeSys |
| Primena uređaja | upravljanje |
| Kratko ime uređaja | LC1K |
| DOPUNSKE INFORMACIJE | |
|---|---|
| minimalna struja preklapanja | 5 mA za signalno kolo |
| Mehanička robusnost | udara na kontaktor u radu, po X osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27 |
| Mehanička robusnost | udara na kontaktor u radu, po Y osi: 15 Gn za 11 ms u skladu sa IEC 60068-2-27 |
| Mehanička robusnost | udara na kontaktor u radu, po Z osi: 15 Gn za 11 ms u skladu sa IEC 60068-2-27 |
| Mehanička robusnost | udara na kontaktor koji nije u radu, po X osi: 6 Gn za 11 ms u skladu sa IEC 60068-2-27 |
| Mehanička robusnost | udara na kontaktor koji nije u radu, po Y osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27 |
| Mehanička robusnost | udara na kontaktor koji nije u radu, po Z osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27 |
| Mehanička robusnost | vibracije na kontaktor u radu: 4 Gn, 5...300 Hz u skladu sa IEC 60068-2-6 |
| Mehanička robusnost | vibracije na kontaktor koji nije u radu: 2 Gn, 5...300 Hz u skladu sa IEC 60068-2-6 |
| napon upravljačkog kola | 110 V AC 50/60 Hz |
| [Ue] nazivni napon | kolo napajanja: 690 V AC 50/60 Hz |
| [Ue] nazivni napon | signalno kolo: <= 690 V AC 50/60 Hz |
| prosečna impedansa | 3 mΩ - Ith 20 A 50 Hz za kolo napajanja |
| sastav pomoćnog kontakta | 1 NO |
| ograničenje napona upravljačkog kola | u radu: 0.8...1.15 Uc 50 °C) |
| ograničenje napona upravljačkog kola | propad napona: 0.2...0.75 Uc 50 °C) |
| udaljenost nepreklapanja | 0.5 mm |
| [Ith] dozvoljena termička struja u vazduhu | 20 A pri <50 °C za kolo napajanja |
| [Ith] dozvoljena termička struja u vazduhu | 10 A pri <50 °C za signalno kolo |
| Nosači za montažu | šina |
| Nosači za montažu | ploča |
| tip upravljačkog kola | AC pri 50/60 Hz |
| nivo sigurnosne pouzdanosti | B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 |
| nivo sigurnosne pouzdanosti | B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 |
| otpornost izolacije | > 10 MOhm za signalno kolo |
| nazivna prekidna moć | 110 A pri 440 V u skladu sa IEC 60947 |
| nazivna prekidna moć | 80 A pri 500 V u skladu sa IEC 60947 |
| nazivna prekidna moć | 70 A pri 660...690 V u skladu sa IEC 60947 |
| Irms nazivna moć uključenja | 110 A AC za signalno kolo u skladu sa IEC 60947 |
| Irms nazivna moć uključenja | 160 A AC za kolo napajanja u skladu sa NF C 63-110 |
| Irms nazivna moć uključenja | 160 A AC za kolo napajanja u skladu sa IEC 60947 |
| pripadajući osigurač | 25 A gG pri <= 440 V za kolo napajanja |
| pripadajući osigurač | 25 A aM za kolo napajanja |
| pripadajući osigurač | 10 A gG za signalno kolo u skladu sa IEC 60947 |
| pripadajući osigurač | 10 A gG za signalno kolo u skladu sa VDE 0660 |
| snaga motora kW | 4 kW pri 480 V AC 50/60 Hz |
| snaga motora kW | 4 kW pri 500...600 V AC 50/60 Hz |
| snaga motora kW | 4 kW pri 660...690 V AC 50/60 Hz |
| snaga motora kW | 5.5 kW pri 440 V AC 50/60 Hz |
| snaga motora kW | 4 kW pri 220...230 V AC 50/60 Hz |
| snaga motora kW | 7.5 kW pri 380...415 V AC 50/60 Hz |
| Masa proizvoda | 0.18 kg |
| udarna snaga u VA | 30-30 VA 20 °C) |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV |
| povezivanje - priključci | vijčani priključni blokovi 1 kabl(ovi) 1.5-4 mm²jednožični |
| povezivanje - priključci | vijčani priključni blokovi 1 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | vijčani priključni blokovi 1 kabl(ovi) 0.34-2.5 mm²fleksibilni sa |
| povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 1.5-4 mm²jednožični |
| povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 0.34-1.5 mm²fleksibilni sa |
| raspored kontakata | 3 NO |
| kategorija upotrebe | AC-3 |
| [Ie] nazivna struja | 16 A pri <= 440 V AC AC-3 za kolo napajanja |
| [Ie] nazivna struja | 20 A pri 400 V AC AC-1 za kolo napajanja |
| minimalni napon preklapanja | 17 V za signalno kolo |
| maksimalni radni ciklus | 3600 ciklusa/h |
| frekvencija signalnog kola | <= 400 Hz |
| moment pritezanja | 1.3 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 |
| moment pritezanja | 1.3 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm |
| električna trajnost | 1.3 miliona ciklusa 16 A AC-3 pri Ue <= 440 V |
| mehanička trajnost | 10 miliona ciklusa |
| tip pomoćnog kontakta | tip trenutno 1 NO |
| Broj polova | 3P |
| kompatibilnost | LC1K |
| snaga držanja u VA | 4.5-4.5 VA 20 °C) |
| vreme uključenja/isključenja | 10...20 ms isključenje kalema i otvaranje NO |
| vreme uključenja/isključenja | 10...20 ms uključenje kalema i zatvaranje NO |
| Kategorija prenapona | III |
| Dubina | 57 mm |
| [Ui] nazivni napon izolacije | kolo napajanja: 600 V u skladu sa UL 508 |
| [Ui] nazivni napon izolacije | kolo napajanja: 690 V u skladu sa IEC 60947-4-1 |
| [Ui] nazivni napon izolacije | signalno kolo: 690 V u skladu sa IEC 60947-4-1 |
| [Ui] nazivni napon izolacije | signalno kolo: 690 V u skladu sa IEC 60947-5-1 |
| [Ui] nazivni napon izolacije | signalno kolo: 600 V u skladu sa UL 508 |
| [Ui] nazivni napon izolacije | kolo napajanja: 600 V u skladu sa CSA C22.2 No 14 |
| [Ui] nazivni napon izolacije | signalno kolo: 600 V u skladu sa CSA C22.2 No 14 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 115 A pri <50 °C - 1 s za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 105 A pri <50 °C - 5 s za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 100 A pri <50 °C - 10 s za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 75 A pri <50 °C - 30 s za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 55 A pri <50 °C - 1 min za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 50 A pri <50 °C - 3 min za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 80 A - 1 s za signalno kolo |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 90 A - 500 ms za signalno kolo |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 110 A - 100 ms za signalno kolo |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 25 A pri <50 °C - >= 15 min za kolo napajanja |
| disipacija toplote | 1.3-1.3 W |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | CSA |
| standardi | BS 5424 |
| standardi | IEC 60947 |
| standardi | NF C 63-110 |
| standardi | VDE 0660 |
| otpornost na plamen | V1 u skladu sa UL 94 |
| otpornost na plamen | zahtev 2 u skladu sa NF F 16-101 |
| otpornost na plamen | zahtev 2 u skladu sa NF F 16-102 |
| Temperatura okoline za skladištenje | -50-80 °C |
| zaštitni tretman | TC u skladu sa IEC 60068 |
| zaštitni tretman | TC u skladu sa DIN 50016 |
| IP stepen zaštite | IP2x u skladu sa VDE 0106 |
| nadmorska visina za rad uređaja | 2000 m bez smanjenja karakteristika |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1503003EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI1503003EN |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
