| OSNOVNE INFORMACIJE | |
|---|---|
| Tip mreže | AC |
| podešavanje termičkog preopterećenja | 300-500 A |
| Upotreba releja | zaštita motora |

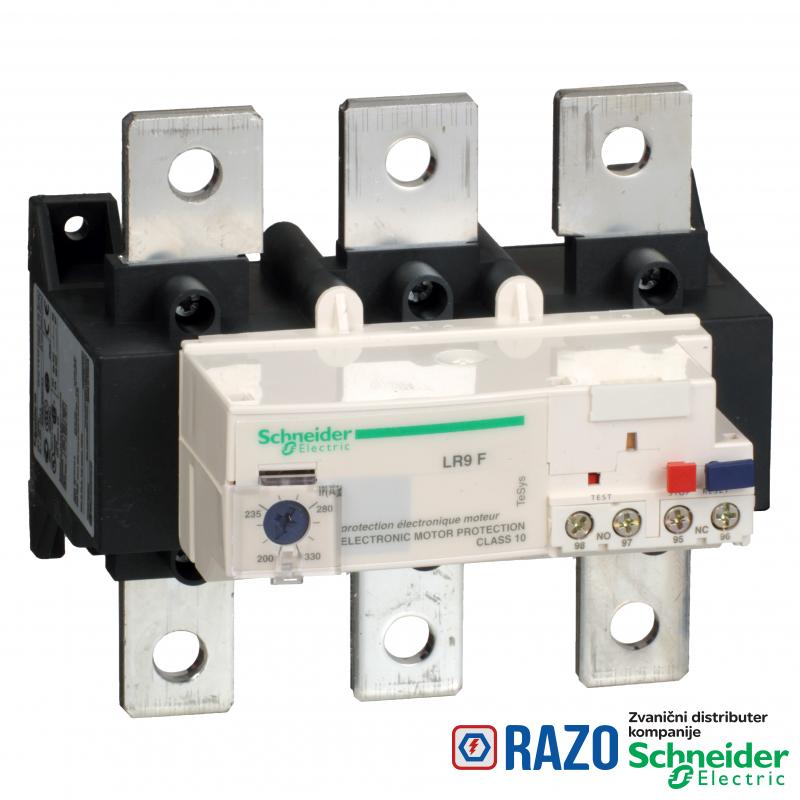

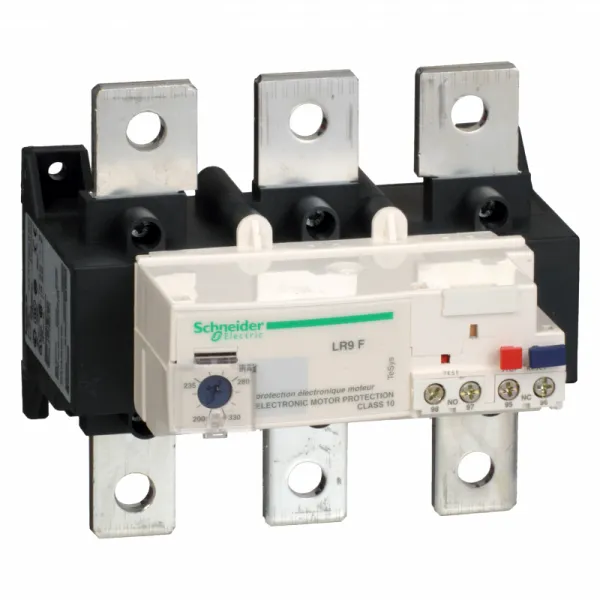

| Tip proizvoda ili komponente | elektronski relej termičkog preopterećenja |
| ime proizvoda | TeSys LRF |
| Kompatibilnost proizvoda | LC1F225...LC1F500 |
| klasa okidanja preopterecenja | klasa 10 u skladu sa IEC 60947-4 |
| Kratko ime uređaja | LR9F |
| grupa proizvoda | TeSys |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| potrošnja struje | <= 5 mA bez opterećenja |
| [Ui] nazivni napon izolacije | kolo napajanja: 1000 V AC u skladu sa IEC 60947-4 |
| tip kontakata i sastav | 1 NO + 1 NC |
| Visina | 136.8 mm |
| ograničenje napona napajanja | 17-32 V |
| [Ith] dozvoljena termička struja u vazduhu | 5 A za upravljačko kolo |
| podnosivi naponski udar | 4 kV u skladu sa IEC 61000-4-5 |
| prag okidanja | 1.12 +/- 0.06 In okidanje u skladu sa IEC 60947-4-1 |
| moment pritezanja | upravljačko kolo: 1.2 N.m na vijčani priključni blokovi |
| moment pritezanja | kolo napajanja: 35 N.m na vijčani priključni blokovi |
| reset | ručni reset na prednjoj strani releja |
| nazivna snaga u W | 100 VA pri 24 V AC |
| nazivna snaga u W | 600 VA pri 380 V AC |
| nazivna snaga u W | 600 VA pri 600 V AC |
| nazivna snaga u W | 100 W pri 24 V DC |
| nazivna snaga u W | 100 W pri 48 V DC |
| nazivna snaga u W | 200 VA pri 48 V AC |
| nazivna snaga u W | 25 W pri 440 V DC |
| nazivna snaga u W | 400 VA pri 110 V AC |
| nazivna snaga u W | 45 W pri 220 V DC |
| nazivna snaga u W | 50 W pri 110 V DC |
| nazivna snaga u W | 600 VA pri 220 V AC |
| osetljivost gubitka faze | okidanje u 4 s +/- 20 % u skladu sa IEC 60947-4-1 |
| [Ue] nazivni napon | 1000 V AC 50/60 Hz za kolo napajanja u skladu sa VDE 0110 grupa C |
| preklopna moć u mA | 0...150 mA |
| držač za montažu | direktno na kontaktor |
| držač za montažu | ploča |
| način upravljanja | izbornikom bela podešavanje struje punog opterećenja |
| način upravljanja | test taster crvena |
| način upravljanja | taster crvena reset |
| način upravljanja | taster zaustavljanje |
| kompatibilnost | LR9F |
| Lokalna signalizacija | indikator okidanja |
| Širina | 150 mm |
| Dubina | 127.6 mm |
| Masa proizvoda | 2.32 kg |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-1 |
| temperaturna kompenzacija | -20-70 °C |
| maximum voltage drop | <2.5 V zatvoreno stanje |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl 0.75-2.5 mm² - krutost kabla: fleksibilni - sa kablovskim završetkom |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl 0.75-2.5 mm² - krutost kabla: jednožični |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl 0.75-4 mm² - krutost kabla: fleksibilni - bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl 1-1.5 mm² - krutost kabla: fleksibilni - sa kablovskim završetkom |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl 1-2.5 mm² - krutost kabla: fleksibilni - bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl 1-1 mm² - krutost kabla: jednožični |
| povezivanje - priključci | kolo napajanja: prstenaste stopice M10 |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Mehanička robusnost | udara: 13 Gn za 11 ms u skladu sa IEC 60068-2-7 |
| Mehanička robusnost | vibracije 5...300 Hz: 2 Gn u skladu sa IEC 60068-2-6 |
| Temperatura okoline za skladištenje | -40-85 °C |
| Standardi | EN 60947-4-1 |
| Standardi | VDE 0660 |
| Standardi | IEC 60255-17 |
| Standardi | IEC 60947-4-1 |
| Standardi | IEC 60255-8 |
| temperatura okoline za rad | -20-55 °C u skladu sa IEC 60255-8 |
| zaštitni tretman | TH |
| nadmorska visina za rad uređaja | <= 2000 m bez promene karakteristika |
| elektromagnetna kompatibilnost | otpornost na elektrostatička pražnjenja: 6 kV indirektno u skladu sa IEC 61000-4-2 |
| elektromagnetna kompatibilnost | otpornost na elektrostatička pražnjenja: 8 kV u vazduhu u skladu sa IEC 61000-4-2 |
| elektromagnetna kompatibilnost | test otpornosti na emisije vezane sa zračenjem EM polja: 10 V/m u skladu sa IEC 61000-4-3 |
| elektromagnetna kompatibilnost | test otpornosti brzih prelaza: 2 kV u skladu sa IEC 61000-4-4 |
| Otpornost na vatru | 850 °C u skladu sa IEC 60695-2-1 |
| dielektrična snaga | 6 kV 50 Hz u skladu sa IEC 255-5 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| IP stepen zaštite | IP20 u skladu sa VDE 0106 |
| ODRžIVOST PONUDE | |
|---|---|
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI100406 |
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP080207EN |
| Status održive ponude | Green Premium proizvod |
| EU RoHS direktiva | Usaglašeno |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
