OSNOVNE INFORMACIJE
Grupa proizvoda	TeSys U
kompatibilnost grupe proizvoda	TeSys U LUB baza za aplikacije bez promene smera
kompatibilnost grupe proizvoda	TeSys U LU2B baza za promenu smera

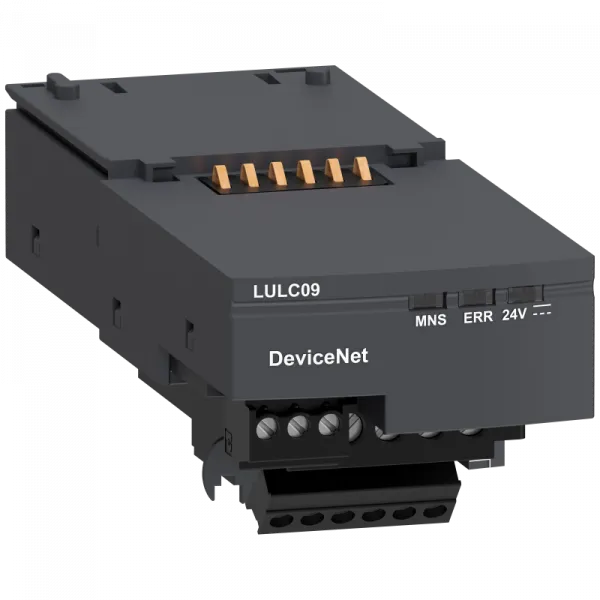

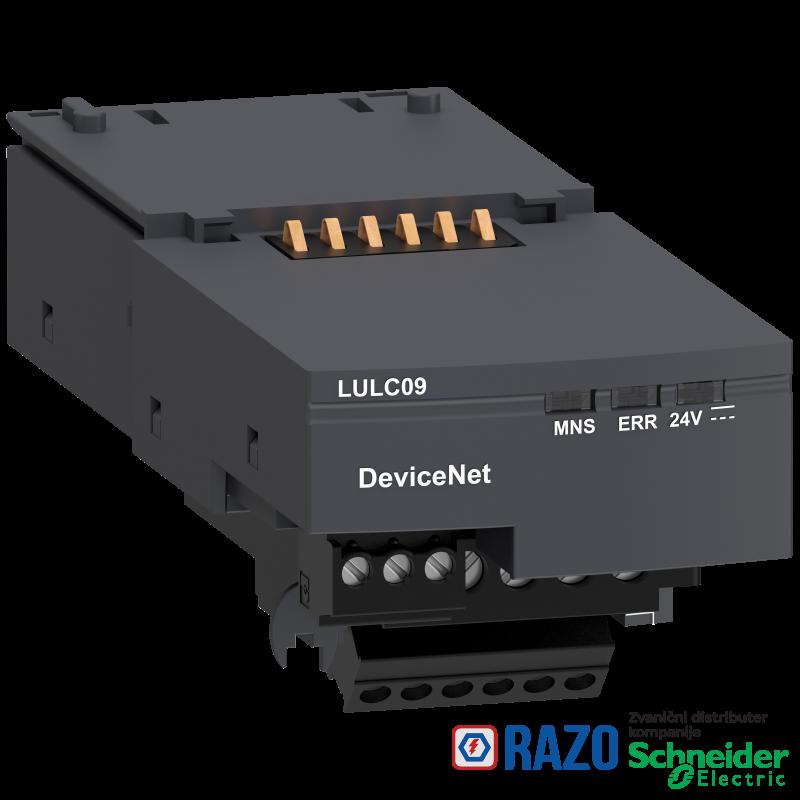

Tip proizvoda ili komponente	komunikacioni modul
grupa proizvoda	TeSys
Kompatibilnost proizvoda	LUCB
Kompatibilnost proizvoda	LUCM
Kompatibilnost proizvoda	LUCA
Kompatibilnost proizvoda	LUCD
Kompatibilnost proizvoda	LUCL
Kompatibilnost proizvoda	LUCC
Primena uređaja	komunikacija
Kratko ime uređaja	LUL

DOPUNSKE INFORMACIJE
adresiranje	0...63
izlazna struja	<= 500 mA
pripadajući tip kabla	AWG 26...AWG 16 za vijčani priključni blokovi
pripadajući tip kabla	AWG24...AWG16 za BUS
broj izlaza	2 namenjen za kalem motornog pokretača
broj izlaza	1
tip zaštite	gL osigurač 2 A
vreme odziva	10 ms +/- 30 % promena u stanje 0
vreme odziva	10 ms +/- 30 % promena u stanje 1
potrošnja struje	1.5 mA pri 24 V DC 20...28 V
digitalni ulaz	pozitivno pri 24 V DC - 7 mA
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 0.14-1 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	BUS 1 kabl(ovi) 0.25-2.5 mm²fleksibilni sa
povezivanje - priključci	BUS 2 kabl(ovi) 0.14-0.5 mm²kruti bez kablovskog završetka
povezivanje - priključci	BUS 2 kabl(ovi) 0.25-1 mm²fleksibilni sa
povezivanje - priključci	BUS 2 kabl(ovi) 0.5-1.5 mm²fleksibilni sa
povezivanje - priključci	BUS 2 kabl(ovi) 0.5-1.5 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 0.75-0.75 mm²fleksibilni sa
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 0.14-1 mm²kruti bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 0.25-0.5 mm²fleksibilni sa
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 0.25-1 mm²fleksibilni sa
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 0.14-0.5 mm²kruti bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 0.14-0.75 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 0.25-0.34 mm²fleksibilni sa
povezivanje - priključci	BUS 1 kabl(ovi) 0.2-2.5 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	BUS 1 kabl(ovi) 0.2-2.5 mm²kruti bez kablovskog završetka
Tip ulaza	rezistivno
Lokacija za montiranje	prednja strana
Dostupna funkcija	komunikacioni modul
Protokol komunikacionog porta	CAN2.0A
Protokol komunikacionog porta	CAN2.B
[Us] nazivni napon napajanja	24 V DC
Način montiranja	utično
fizički interfejs	"open style" konektor
preklopna moć struje	0.5 mA pri 24 V
tip komunikacije	DeviceNet
lokalna signalizacija	3 LED lampice prednji panel
kompatibilnost	LUL
povezivanje	5 mm otvoren tip konektora DeviceNet
povezivanje	3.81 mm
moment pritezanja	0.2-0.25 N.m matica Ø 2.5 mm odvijač
moment pritezanja	0.5-0.6 N.m matica Ø 3.5 mm odvijač

OKRUžENJE
Temperatura okoline za rad uređaja	-25-55 °C
Standardi	IEC 62026-1
IP stepen zaštite	IP20 u skladu sa IEC 60529

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1503003EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1503003EN
EU RoHS direktiva	Usaglašeno
