| OSNOVNE INFORMACIJE | |
|---|---|
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| napon upravljačkog kola | 24 V DC |
| [Ue] nazivni napon | kolo napajanja: 690 V AC 50/60 Hz |
| prosečna impedansa | 4 mΩ - Ith 12 A 50 Hz |
| Grupa proizvoda | TeSys SK |
| [Ith] dozvoljena termička struja u vazduhu | 12 A pri <55 °C za kolo napajanja |
| Standardi | VDE 0660 |
| Standardi | BS 5424 |
| Standardi | NF C 63-110 |
| Standardi | IEC 60947 |
| Nosači za montažu | šina |
| tip upravljačkog kola | DC standardno |
| primena kontaktora | rezistivno opterećenje |
| nazivna prekidna moć | 52 A pri <= 400 V za kolo napajanja u skladu sa NF C 63-110 |
| nazivna prekidna moć | 52 A pri <= 400 V za kolo napajanja u skladu sa IEC 60947 |
| Tip proizvoda ili komponente | minijaturni kontaktor |
| Irms nazivna moć uključenja | 66 A pri 690 V AC u skladu sa IEC 60947 |
| Irms nazivna moć uključenja | 66 A pri 690 V AC u skladu sa NF C 63-110 |
| pripadajući osigurač | 16 A gI pri <= 440 V za kolo napajanja u skladu sa IEC 60947 |
| povezivanje - priključci | kolo napajanja: priključak 1 kabl(ovi) 0.35-6 mm²fleksibilni sa |
| povezivanje - priključci | kolo napajanja: priključak 1 kabl(ovi) 0.5-6 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: priključak 1 kabl(ovi) 1.5-6 mm²jednožični |
| povezivanje - priključci | kolo napajanja: priključak 2 kabl(ovi) 0.35-1.5 mm²fleksibilni sa |
| povezivanje - priključci | kolo napajanja: priključak 2 kabl(ovi) 0.35-2.5 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: priključak 2 kabl(ovi) 1.5-4 mm²jednožični |
| raspored kontakata | 2 NO |
| kategorija upotrebe | AC-1 |
| [Ie] nazivna struja | 12 A 55 °C) AC AC-1 |
| maksimalni radni ciklus | 1200 ciklusa/h |
| moment pritezanja | 0.8 N.m - na priključak - sa odvijačem pozidriv No 1 |
| mehanička trajnost | 10 miliona ciklusa |
| Broj polova | 2P |
| vreme uključenja/isključenja | 4...6 ms isključenje kalema i otvaranje NO |
| vreme uključenja/isključenja | 8...12 ms uključenje kalema i zatvaranje NO |
| [Ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947 |
| [Ui] nazivni napon izolacije | 690 V u skladu sa VDE 0110 grupa C |
| [Ui] nazivni napon izolacije | 690 V u skladu sa BS 5424 |
| [Ui] nazivni napon izolacije | 690 V u skladu sa UL 508 |
| [Ui] nazivni napon izolacije | 690 V u skladu sa CSA C22.2 No 14 |

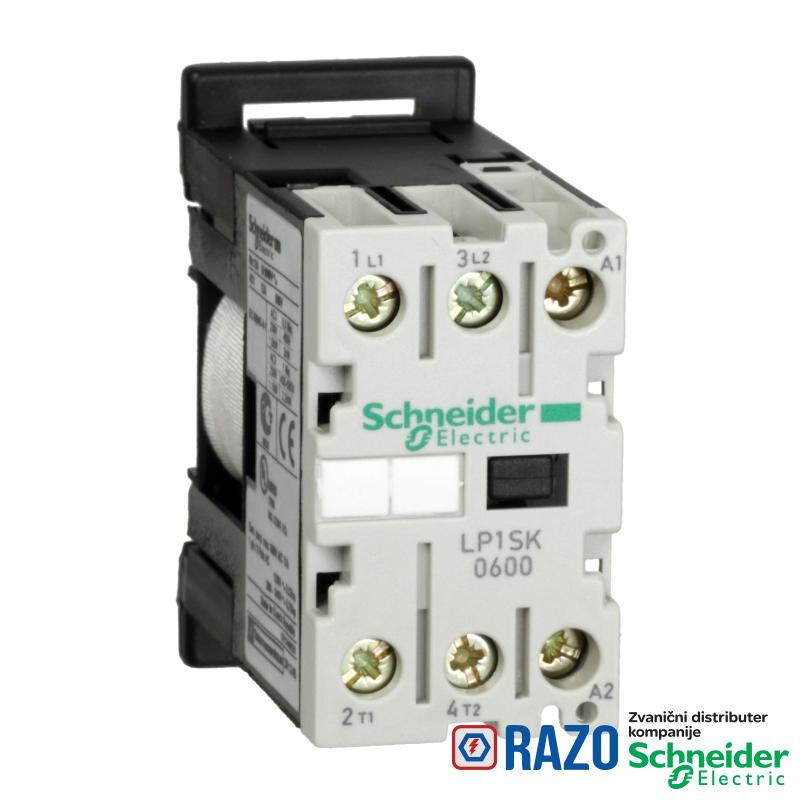

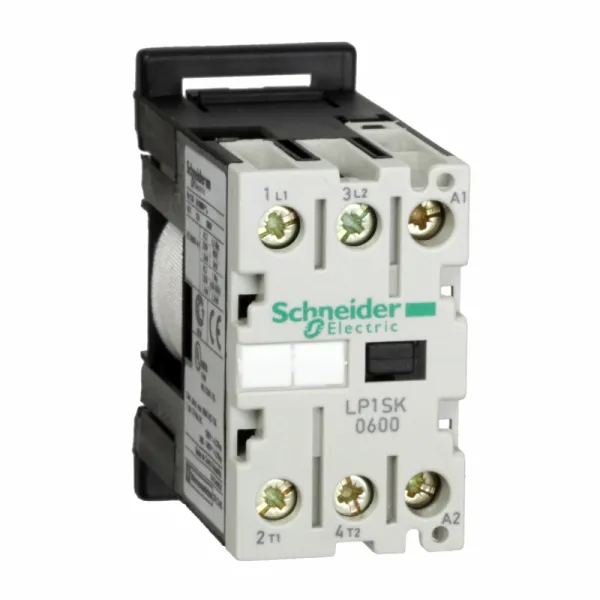

| Kratko ime uređaja | LP1SK |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 50 A pri <55 °C za kolo napajanja |
| DOPUNSKE INFORMACIJE | |
|---|---|
| ograničenje napona upravljačkog kola | u radu: 0.85...1.1 Uc 50 °C) |
| ograničenje napona upravljačkog kola | propad napona: 0.1...0.75 Uc 50 °C) |
| snaga držanja u W | 2.2-2.2 W pri 20 °C |
| udarna snaga u W | 2.2-2.2 W 20 °C) |
| kompatibilnost | LP1SK |
| disipacija toplote | 2.2-2.2 W |
| OKRUžENJE | |
|---|---|
| Visina | 56 mm |
| Temperatura okoline za rad uređaja | -20-50 °C |
| Masa proizvoda | 0.132 kg |
| Temperatura okoline za skladištenje | -50-70 °C |
| zaštitni tretman | TC u skladu sa IEC 60068 |
| zaštitni tretman | TC u skladu sa DIN 50015 |
| IP stepen zaštite | IP2x u skladu sa VDE 0106 |
| nadmorska visina za rad uređaja | 2000 m bez smanjenja karakteristika |
| Širina | 27 mm |
| Dubina | 55.5 mm |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP111274EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
