| OSNOVNE INFORMACIJE | |
|---|---|

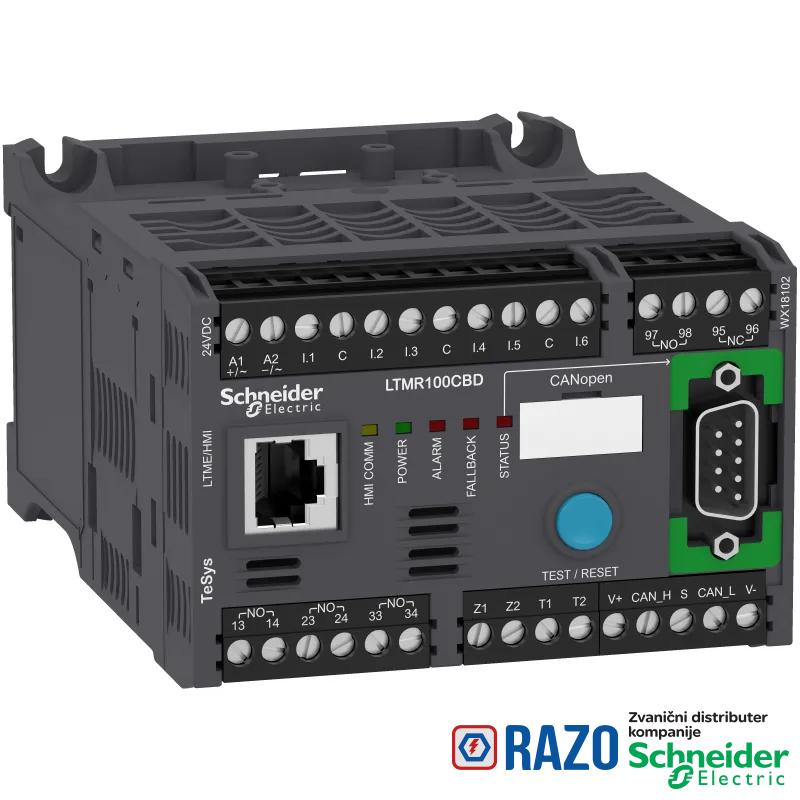

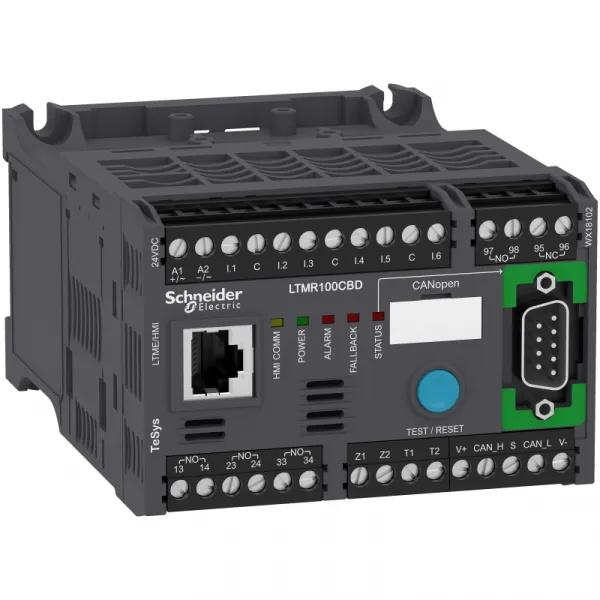

| Tip proizvoda ili komponente | motorni kontroler |
| ime proizvoda | TeSys T |
| Struja merenja | 5-100 A |
| grupa proizvoda | TeSys |
| struja potrošnje | 56...127 mA |
| [Us] nazivni napon napajanja | 24 V DC |
| Protokol komunikacionog porta | CANopen |
| tip magistrale | CANopen ISO 1198 interfejs, adresiranje 1...127, brzina prenosa 10...1000 kbit/s, SUB-D 9 sa kabl 4 oklopljene upredene parice |
| tip magistrale | CANopen ISO 1198 interfejs, adresiranje 1...127, brzina prenosa 10...1000 kbit/s, priključni blok sa kabl 4 oklopljene upredene parice |
| granice napona | 20.4-26.24 V DC |
| Primena uređaja | nadzor opreme i upravljanje |
| Kratko ime uređaja | LTMR |
| DOPUNSKE INFORMACIJE | |
|---|---|
| tip i sastav kontakta | 1 NO + 1 NC signal greške |
| tip i sastav kontakta | 3 NO |
| Visina | 61 mm |
| povezivanje | 5.08 mm |
| dopustiva snaga | 480 VA (AC-15), Ie = 2 A, 500000 ciklusa (izlaz) |
| dopustiva snaga | 30 W (DC-13), Ie = 1.25 A, 500000 ciklusa (izlaz) |
| Tip dijagnostike mreže i mašine | beleženje upravljačkih komandi motora |
| Tip dijagnostike mreže i mašine | informacije o kontekstu prorade zaštite |
| Tip dijagnostike mreže i mašine | polazna struja i vreme |
| Tip dijagnostike mreže i mašine | beleženje event-a |
| Tip dijagnostike mreže i mašine | beleženje greške |
| Tip dijagnostike mreže i mašine | preostalo vreme pre prorade zaštite od preopterećenja |
| Tip dijagnostike mreže i mašine | brojač grešaka faza i zemljospoja |
| Tip dijagnostike mreže i mašine | vreme pre prorade zaštite od preopterećenja |
| Tip dijagnostike mreže i mašine | brojač radnih časova/vremena rada |
| Tip dijagnostike mreže i mašine | informacije o istorijatu prorade zaštite |
| Stepen zaprljanosti | 3 |
| broj logičkih ulaza | 6 |
| maximum operating rate | 1800 ciklusa/h |
| povezivanje - priključci | upravljačko kolo: priključak 1 kabl(ovi) 0.25-2.5 mm² (AWG 24...AWG 14)fleksibilni sa |
| povezivanje - priključci | upravljačko kolo: priključak 1 kabl(ovi) 0.2-2.5 mm² (AWG 24...AWG 14)fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: priključak 1 kabl(ovi) 0.25-2.5 mm² (AWG 24...AWG 14)fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: priključak 1 kabl(ovi) 0.2-2.5 mm² (AWG 24...AWG 14)jednožični bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: priključak 2 kabl(ovi) 0.2-1 mm² (AWG 24...AWG 14)fleksibilni sa |
| povezivanje - priključci | upravljačko kolo: priključak 2 kabl(ovi) 0.2-1.5 mm² (AWG 24...AWG 14)fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: priključak 2 kabl(ovi) 0.5-1.5 mm² (AWG 24...AWG 14)fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: priključak 2 kabl(ovi) 0.2-1 mm² (AWG 24...AWG 14)jednožični bez kablovskog završetka |
| struja ulaza | 7 mA |
| current state 1 guaranteed | logic input: < 15 V i 2...15 mA za 15 ms |
| Masa proizvoda | 0.53 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV za merno kolo struje ili napona u skladu sa EN/IEC 60947-4-1 |
| [Uimp] nazivni podnosivi impulsni napon | 0.8 kV komunikaciono kolo u skladu sa EN/IEC 60947-4-1 |
| [Uimp] nazivni podnosivi impulsni napon | 0.8 kV napajanje, ulazi i izlazi u skladu sa EN/IEC 60947-4-1 |
| pripadajući osigurač | 4 A gG za izlaz |
| pripadajući osigurač | 0.5 A gG za upravljačko kolo |
| elektromagnetna kompatibilnost | elektrostatička pražnjenja, 3 (8 kV vazduh, 6 kV kontakt) u skladu sa EN/IEC 61000-4-2 |
| elektromagnetna kompatibilnost | udari (1 kV) u skladu sa EN/IEC 61000-4-5 |
| elektromagnetna kompatibilnost | udari (2 kV) u skladu sa EN/IEC 61000-4-5 |
| elektromagnetna kompatibilnost | udari (2 kV) u skladu sa EN/IEC 61000-4-5 |
| elektromagnetna kompatibilnost | udari (4 kV) u skladu sa EN/IEC 61000-4-5 |
| elektromagnetna kompatibilnost | emisije vezane sa zračenjem radio polja, 3 (10 V/m) u skladu sa EN/IEC 61000-4-3 |
| elektromagnetna kompatibilnost | test otpornosti brzih prelaza, nivo 3 (2 kV) u skladu sa EN/IEC 61000-4-4 |
| elektromagnetna kompatibilnost | test otpornosti brzih prelaza, nivo 4 (4 kV) u skladu sa EN/IEC 61000-4-4 |
| elektromagnetna kompatibilnost | test otpornosti propada i prekida napona (70 %, 500 ms) u skladu sa EN/IEC 61000-4-11 |
| elektromagnetna kompatibilnost | radio smetnje emisije vezane sa vodovima (10 V) u skladu sa EN/IEC 61000-4-6 |
| elektromagnetna kompatibilnost | udari (0.5 kV) u skladu sa EN/IEC 61000-4-5 |
| elektromagnetna kompatibilnost | udari (1 kV) u skladu sa EN/IEC 61000-4-5 |
| elektromagnetna kompatibilnost | udari (1 kV) u skladu sa EN/IEC 61000-4-5 |
| tačnost merenja | 5...15 % interno merenje struje zemljospoja (za struju > 0.3 A) |
| tačnost merenja | 1 % napon (100...830 V) |
| tačnost merenja | 3 % faktor snage (cos ϕ > 0.6) |
| tačnost merenja | 5 % spoljašnje merenje struje zemljospoja (< 5 % ili 0.01 A) |
| tačnost merenja | +/- 30 min/godina interni sat |
| tačnost merenja | 0,02 temperatura |
| tačnost merenja | 5 % aktivna i reaktivna snaga |
| tačnost merenja | 0,02 struja |
| current state 0 guaranteed | logic input: < 5 V i <= 15 mA za 5 ms |
| [Ui] nazivni napon izolacije | 690 V u skladu sa EN/IEC 60947-1 |
| [Ui] nazivni napon izolacije | 690 V u skladu sa CSA C22.2 No 14 |
| [Ui] nazivni napon izolacije | 690 V u skladu sa UL 508 |
| podnosiva struja kratkog spoja | 100 kA u skladu sa EN/IEC 60947-4-1 |
| kompatibilnost | LTMR |
| Tip zaštite | termička zaštita |
| Tip zaštite | zaštita od promene polariteta |
| Tip zaštite | neuravnoteženost faze |
| Tip zaštite | gubitak faze |
| Tip zaštite | preopterećenje (dugotrajno) |
| Tip zaštite | termička zaštita od preopterećenja |
| Tip zaštite | promena opterećenja |
| Tip zaštite | promene faktora snage |
| Tip zaštite | diferencijalna zaštita |
| Tip zaštite | zaključani rotor |
| Tip zaštite | preopterećenje |
| veb servisi | veb server |
| Širina | 91 mm |
| struja opterećenja | 5 A pri 250 V AC za digitalni izlaz |
| struja opterećenja | 5 A pri 30 V DC za digitalni izlaz |
| Kategorija prenapona | III |
| moment pritezanja | upravljačko kolo: 0.5-0.6 N.m ravan odvijač 3 mm |
| Dubina | 122.5 mm |
| maksimalna radna frekvencija | 2 Hz |
| tip merenja | neuravnoteženost struje |
| tip merenja | struja zemljospoja |
| tip merenja | temperatura |
| tip merenja | fazna struja I1, I2, I3 RMS |
| tip merenja | prosečna vrednost struje Iavg |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | ABS |
| Sertifikacija proizvoda | RINA |
| Sertifikacija proizvoda | KERI |
| Sertifikacija proizvoda | EAC |
| Sertifikacija proizvoda | ATEX |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | NOM |
| Sertifikacija proizvoda | RMRoS |
| Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | BV |
| Sertifikacija proizvoda | DNV |
| Mehanička robusnost | vibracije uređaj montiran na simetričnu šinu: 1 Gn, 5...300 Hz u skladu sa EN/IEC 60068-2-6 |
| Mehanička robusnost | vibracije uređaj montiran na ploči: 4 Gn, 5...300 Hz u skladu sa EN/IEC 60068-2-6 |
| Mehanička robusnost | udara ubrzanje polovine sinusne periode: 15 Gn za 11 ms u skladu sa EN/IEC 60068-2-27 |
| temperatura okoline za rad | -20-60 °C |
| Standardi | IACS E10 |
| Standardi | CSA C22.2 No 14 |
| Standardi | UL 508 |
| Standardi | IEC 60947-4-1 |
| Standardi | EN 60947-4-1 |
| Temperatura okoline za skladištenje | -40-80 °C |
| zaštitni tretman | 12 x 24 h ciklusa u skladu sa EN/IEC 60068-2-30 |
| zaštitni tretman | 48 h u skladu sa EN/IEC 60070-2-11 |
| zaštitni tretman | TH u skladu sa EN/IEC 60068 |
| nadmorska visina za rad uređaja | <= 2000 m bez promene karakteristika |
| Otpornost na vatru | 650 °C u skladu sa EN/IEC 60695-2-12 |
| Otpornost na vatru | 960 °C u skladu sa UL 94 |
| IP stepen zaštite | IP20 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP060308EN_V2 |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI100411EN_V2 |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
