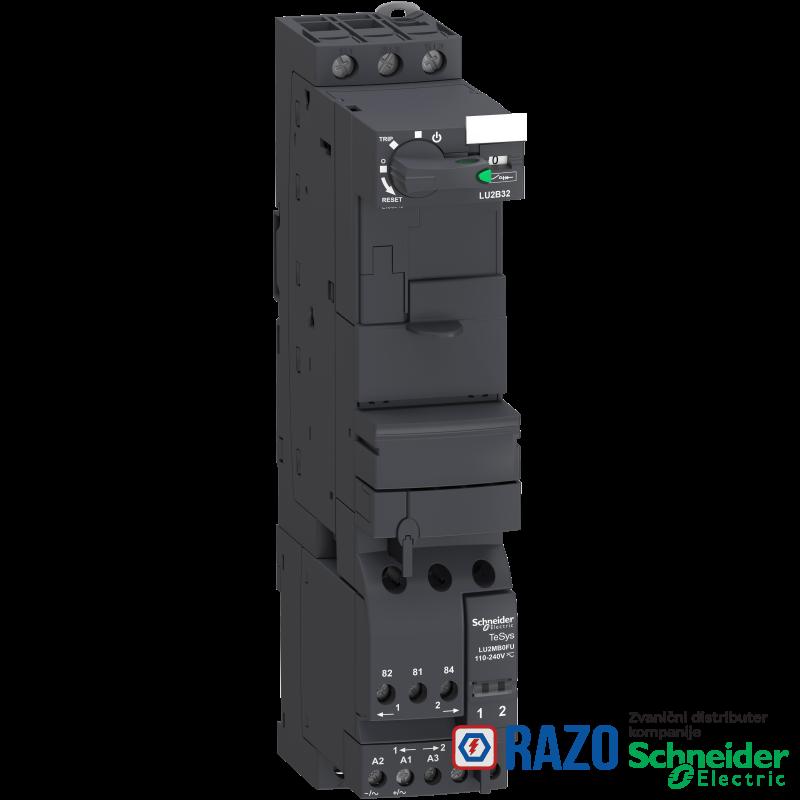

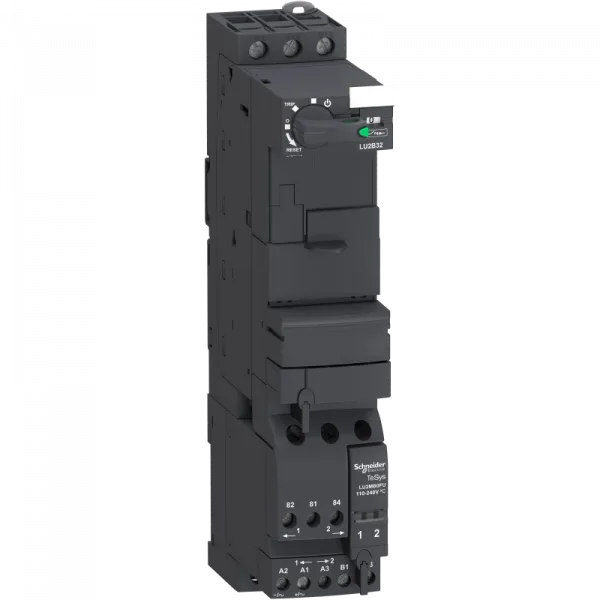

OSNOVNE INFORMACIJE
Grupa proizvoda	TeSys U
napon upravljačkog kola	24 V DC
Tip proizvoda ili komponente	baza za promenu smera
[Ith] dozvoljena termička struja u vazduhu	32 A
ime proizvoda	TeSys U
grupa proizvoda	TeSys
kategorija upotrebe	AC-43
kategorija upotrebe	AC-41
kategorija upotrebe	AC-44
pogodno za izolaciju	da
Broj polova	3P
Primena uređaja	motor
Kratko ime uređaja	LU2B

DOPUNSKE INFORMACIJE
[Ics] servisna prekidna moć	10 kA pri 500 V
[Ics] servisna prekidna moć	4 kA pri 690 V
[Ics] servisna prekidna moć	50 kA pri 230 V
[Ics] servisna prekidna moć	50 kA pri 440 V
Visina	224 mm
[Ue] nazivni radni napon	230 V
[Ue] nazivni radni napon	440 V
[Ue] nazivni radni napon	500 V
[Ue] nazivni radni napon	690 V
sastav pomoćnog kontakta	1 NO + 1 NC
nivo sigurnosne pouzdanosti	B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
nivo sigurnosne pouzdanosti	B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
maximum operating rate	60 ciklusa/min
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0.34-1.5 mm² fleksibilni sa
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-6 mm² fleksibilni sa
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-6 mm² kruti bez kablovskog završetka
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1.5-6 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0.75-1.5 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0.75-1.5 mm² kruti bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0.34-1.5 mm² fleksibilni sa
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0.75-1.5 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0.75-1.5 mm² kruti bez kablovskog završetka
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-10 mm² kruti bez kablovskog završetka
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-6 mm² fleksibilni sa
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 2.5-10 mm² fleksibilni bez kablovskog završetka
Masa proizvoda	1.27 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-6-2
trajanje udarne faze	15 milisekundi DC
[Ui] nazivni napon izolacije	600 V u skladu sa UL 508
[Ui] nazivni napon izolacije	690 V u skladu sa IEC 60947-1 (stepen zaprljanosti 3)
[Ui] nazivni napon izolacije	600 V u skladu sa CSA C22.2 No 14
tipična potrošnja struje	120 mA pri 24 V DC I maksimalno za vreme zatvaranja
tipična potrošnja struje	120 mA pri 24 V DC I rms u upotrebi sa
[Ie] nazivna radna struja	21 A pri 690 V
[Ie] nazivna radna struja	23 A pri 500 V
[Ie] nazivna radna struja	32 A pri <= 440 V
mehanička trajnost	15000000 ciklusa
tip pomoćnog kontakta	tip povezani kontakti (1 NO + 1 NC) u skladu sa IEC 60947-4-1
tip pomoćnog kontakta	tip preslikani kontakt (1 NC) stanje napajanja u skladu sa nacrt IEC 60947-1
kompatibilnost	LU2B
ograničenje napona upravljačkog kola	14.5 V 24 V DC propad napona
ograničenje napona upravljačkog kola	20...27 V 24 V DC u radu
vreme uključenja/isključenja	150 ms sa promenom smera za kolo napajanja
vreme uključenja/isključenja	75 ms bez promene smera za kolo napajanja
vreme uključenja/isključenja	35 ms otvaranje sa LUCA, LUCB, LUCC, LUCD, LUCM za upravljačko kolo
vreme uključenja/isključenja	75 ms zatvaranje sa LUCM za upravljačko kolo
vreme uključenja/isključenja	70 ms zatvaranje sa LUCA, LUCB, LUCC, LUCD za upravljačko kolo
Širina	45 mm
moment pritezanja	upravljačko kolo: 0.8-1.2 N.m ravan odvijač 5 mm
moment pritezanja	upravljačko kolo: 0.8-1.2 N.m Philips no 1 odvijač 5 mm
moment pritezanja	kolo napajanja: 1.9-2.5 N.m ravan odvijač 6 mm
moment pritezanja	kolo napajanja: 1.9-2.5 N.m Philips No 2 odvijač 6 mm
bezbedno razdvajanje kola	400 V SELV između upravljačkog i pomoćnog kola u skladu sa IEC 60947-1 dodatak N
bezbedno razdvajanje kola	400 V SELV između upravljačkog ili pomoćnog kola i glavnog kola u skladu sa IEC 60947-1 dodatak N
Dubina	126 mm
frekvencija mreže	40...60 Hz

OKRUžENJE
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
Sertifikacija proizvoda	ABS
Sertifikacija proizvoda	ASEFA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	GOST
Sertifikacija proizvoda	DNV
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	ATEX
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	BV
temperatura okoline za rad	-25-60 °C sa LUCM
temperatura okoline za rad	-25-70 °C sa LUCA, LUCB, LUCC, LUCD
otpornost na elektromagnetno polje	10 V/m 3 u skladu sa IEC 61000-4-3
otpornost na mikroprekide	3 milisekundi
nerasut udarni talas	1 kV serijski režim 48...220 V DC u skladu sa IEC 60947-6-2
nerasut udarni talas	2 kV asimetrični napon 24...240 V AC u skladu sa IEC 60947-6-2
nerasut udarni talas	0 kV 24 V DC
otpornost na udare	10 gn energetski kontakti otvoreni u skladu sa IEC 60068-2-27
otpornost na udare	15 gn energetski kontakti zatvoreni u skladu sa IEC 60068-2-27
immunity to voltage dips	70 % / 500 ms u skladu sa IEC 61000-4-11
otpornost na vibracije	2 gn (f= 5-300 Hz) energetski kontakti otvoreni u skladu sa IEC 60068-2-27
otpornost na vibracije	4 gn (f= 5-300 Hz) energetski kontakti zatvoreni u skladu sa IEC 60068-2-27
standardi	UL 508 tip E, sa faznom pregradom
standardi	EN 60947-6-2
standardi	IEC 60947-6-2
standardi	CSA C22.2 No 14 tip E
Temperatura okoline za skladištenje	-40-85 °C
zaštitni tretman	TH u skladu sa IEC 60068
otpornost na elektrostatičko pražnjenje	8 kV nivo 3 u vazduhu (na otvorenom) u skladu sa IEC 61000-4-2
otpornost na elektrostatičko pražnjenje	8 kV nivo 4 na kontaktu u skladu sa IEC 61000-4-2
IP stepen zaštite	IP20 u skladu sa IEC 60947-1 (prednji panel i ožičeni terminali)
IP stepen zaštite	IP20 u skladu sa IEC 60947-1 (ostale strane)
IP stepen zaštite	IP40 u skladu sa IEC 60947-1 (prednji panel van zone povezivanja)
otpornost na vatru	960 °C delovi koji podržavaju promenljive komponente u skladu sa IEC 60695-2-12
otpornost na vatru	650 °C u skladu sa IEC 60695-2-12
otpornost na elektromagnetna polja	10 V u skladu sa IEC 61000-4-6
otpornost na brze prelaze	2 kV klasa 3 serijska veza u skladu sa IEC 61000-4-4
otpornost na brze prelaze	4 kV klasa 4 sva kola izuzev za serijsku vezu u skladu sa IEC 61000-4-4
Nadmorska visina za rad	2000 m
disipacija toplote	3-3 W za upravljačko kolo sa LUCA, LUCB, LUCC, LUCD
disipacija toplote	1.8-1.8 W za upravljačko kolo sa LUCM

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1503003EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1503003EN
EU RoHS direktiva	Usaglašeno
