OSNOVNE INFORMACIJE

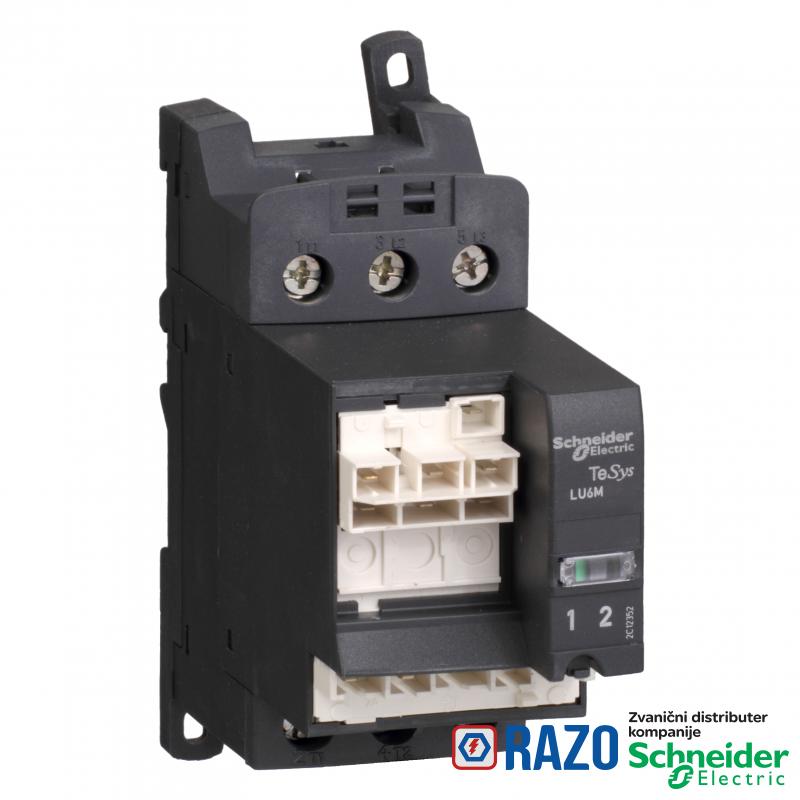

Grupa proizvoda	TeSys U
Tip proizvoda ili komponente	blok za promenu smera
Kratko ime uređaja	LU6MB
grupa proizvoda	TeSys

DOPUNSKE INFORMACIJE
[Ue] nazivni radni napon	230 V
[Ue] nazivni radni napon	440 V
[Ue] nazivni radni napon	500 V
[Ue] nazivni radni napon	690 V
Način montiranja	šina
[Ui] nazivni napon izolacije	600 V u skladu sa UL 508
[Ui] nazivni napon izolacije	690 V u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije	600 V u skladu sa CSA C22.2 No 14
napon upravljačkog kola	24 V DC
kompatibilnost	LU6MB
vreme uključenja/isključenja	150 ms sa promenom smera
vreme uključenja/isključenja	75 ms bez promene smera
moment pritezanja	upravljačko kolo: 0.8-1.2 N.m ravan odvijač 5 mm
moment pritezanja	upravljačko kolo: 0.8-1.2 N.m Philips No 2 odvijač 5 mm
moment pritezanja	kolo napajanja: 1.9-2.5 N.m ravan odvijač 6 mm
moment pritezanja	kolo napajanja: 1.9-2.5 N.m Philips No 2 odvijač 6 mm
potrošnja struje	120 mA pri 24 V DC I maksimalno za vreme zatvaranja
potrošnja struje	120 mA pri 24 V DC I rms u upotrebi sa
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0.34-1.5 mm² (spoljašnji prečnik: 3 mm) fleksibilni sa
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-6 mm² (spoljašnji prečnik: 4 mm) fleksibilni sa
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-6 mm² (spoljašnji prečnik: 4 mm) kruti bez kablovskog završetka
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1.5-6 mm² (spoljašnji prečnik: 4 mm) fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0.75-1.5 mm² (spoljašnji prečnik: 3 mm) fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0.75-1.5 mm² (spoljašnji prečnik: 3 mm) kruti bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0.34-1.5 mm² (spoljašnji prečnik: 3 mm) fleksibilni sa
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0.75-1.5 mm² (spoljašnji prečnik: 3 mm) fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0.75-1.5 mm² (spoljašnji prečnik: 3 mm) kruti bez kablovskog završetka
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-10 mm² (spoljašnji prečnik: 4 mm) kruti bez kablovskog završetka
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-6 mm² (spoljašnji prečnik: 4 mm) fleksibilni sa
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 2.5-10 mm² (spoljašnji prečnik: 4 mm) fleksibilni bez kablovskog završetka
frekvencija mreže	40...60 Hz
Masa proizvoda	0.425 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-6-2
trajanje udarne faze	25 milisekundi AC 50/60 Hz
trajanje udarne faze	15 milisekundi DC

OKRUžENJE
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	ABS
Sertifikacija proizvoda	BV
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	GOST
Sertifikacija proizvoda	ATEX
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
Sertifikacija proizvoda	DNV
Sertifikacija proizvoda	ASEFA
temperatura okoline za rad	-25-60 °C sa LUCM
temperatura okoline za rad	-25-70 °C sa LUCA, LUCB, LUCC, LUCD
otpornost na elektromagnetno polje	10 V/m nivo 3 u skladu sa IEC 61000-4-3
zaštitni tretman	TH u skladu sa IEC 60068
IP stepen zaštite	IP20 u skladu sa IEC 60947-1 (prednji panel i ožičeni terminali)
IP stepen zaštite	IP20 u skladu sa IEC 60947-1 (ostale strane)
IP stepen zaštite	IP40 u skladu sa IEC 60947-1 (prednji panel van zone povezivanja)
otpornost na elektrostatičko pražnjenje	8 kV nivo 3, u vazduhu (na otvorenom) u skladu sa IEC 61000-4-2
otpornost na elektrostatičko pražnjenje	8 kV nivo 4, na kontaktu u skladu sa IEC 61000-4-2
nadmorska visina za rad uređaja	2000 m
otpornost na udare	10 gn energetski kontakti otvoreni u skladu sa IEC 60068-2-27
otpornost na udare	15 gn energetski kontakti zatvoreni u skladu sa IEC 60068-2-27
otpornost na vatru	960 °C delovi koji podržavaju promenljive komponente u skladu sa IEC 60695-2-12
otpornost na vatru	650 °C u skladu sa IEC 60695-2-12
otpornost na vibracije	2 gn (f= 5-300 Hz) energetski kontakti otvoreni u skladu sa IEC 60068-2-27
otpornost na vibracije	4 gn (f= 5-300 Hz) energetski kontakti zatvoreni u skladu sa IEC 60068-2-27
otpornost na elektromagnetna polja	10 V u skladu sa IEC 61000-4-6
otpornost na brze prelaze	2 kV klasa 3 serijska veza u skladu sa IEC 61000-4-4
otpornost na brze prelaze	4 kV klasa 4 sva kola izuzev za serijsku vezu u skladu sa IEC 61000-4-4
standardi	UL 508 tip E, sa faznom pregradom
standardi	EN 60947-6-3
standardi	IEC 60947-6-3
standardi	CSA C22.2 No 14 tip E

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1503003EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1503003EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
