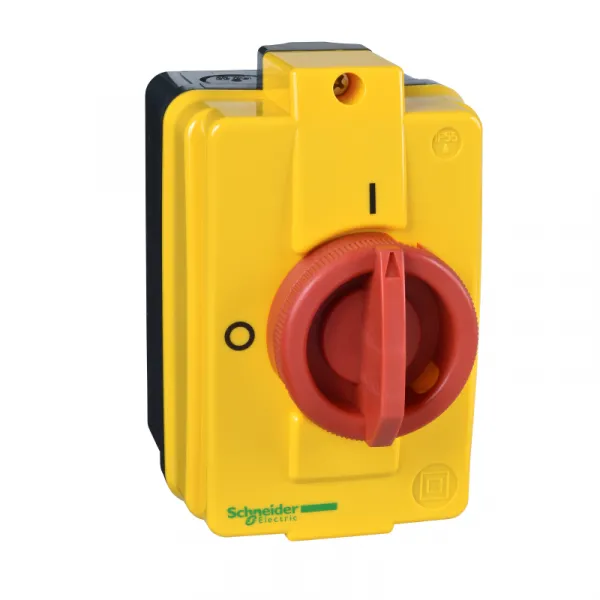

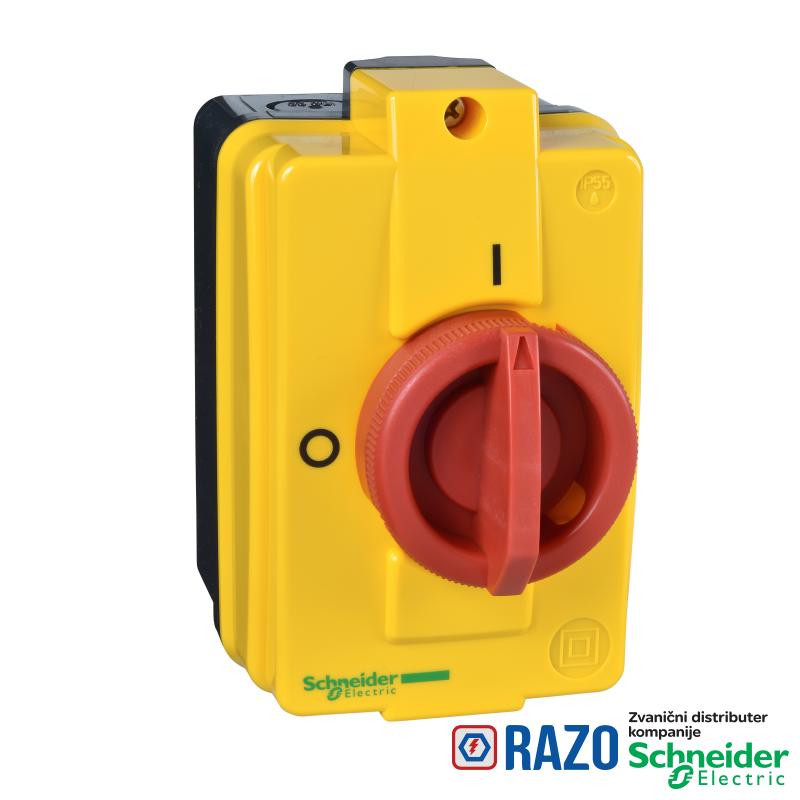

OSNOVNE INFORMACIJE
zaključavanje zakretne ručice	1 do 3 katanca 4-8 mm
boja prednje pločice sa ručicom	žuta
boja drške	crvena
Tip proizvoda ili komponente	rastavljač za nužno isključenje
ime proizvoda	TeSys Mini-VARIO
nivo performansi	standardne
grupa proizvoda	TeSys
Tip upravljanja	zakretna ručica
Broj polova	3P
Kratko ime uređaja	VCFN

DOPUNSKE INFORMACIJE
[Ue] nazivni napon	690 V AC
Visina	131 mm
klasa rada sa prekidima	30
[Ithe] dozvoljena termička struja u ormanu	10 A
označavanje	0 - 1
dimenzija baze	60 x 60 mm
povezivanje - priključci	upravljačko kolo: priključak kabl(ovi) 4-4 mm² fleksibilni sa
povezivanje - priključci	upravljačko kolo: priključak kabl(ovi) 4-4 mm² jednožični
Masa proizvoda	0.422 kg
moć uključenja	120 A pri 400 V AC-21A
moć uključenja	120 A pri 400 V AC-22A
moć uključenja	120 A pri 400 V AC-23A
[Uimp] nazivni podnosivi impulsni napon	8 kV
[Icm] nazivna kratkospojna moć uključenja	0.5 kA pri 400 V na Ipeak
električna trajnost	30000 ciklusa DC-1...5
električna trajnost	50000 ciklusa AC-21
pogodno za izolaciju	da
[Ie] nazivna struja	8.1 A (AC-23A) pri 400 V
mehanička trajnost	50000 ciklusa
kompatibilnost	zatvoren rastavljač
otpornost na vatru	960 °C u skladu sa IEC 60595-2-1
Širina	82.5 mm
moment pritezanja	upravljačko kolo: 0.7-0.7 N.m - na priključak
Dubina	106 mm
prekidna moć	120 A pri 400 V (AC-22A)
prekidna moć	120 A pri 400 V (AC-23A)
prekidna moć	120 A (AC-21A)
nazivna snaga u W	4 kW pri 400 V (AC-23)
nazivna snaga u W	3 kW pri 400 V (AC-3)
nazivna uslovna struja kratkog spoja	6 kA pri 400 V - odgovarajući osigurač 12 A aM
nazivna uslovna struja kratkog spoja	6 kA pri 400 V - odgovarajući osigurač 12 A gG
[Icw] kratkotrajna podnosiva struja kratkog spoja	140 A pri 400 V 1 s

OKRUžENJE
Temperatura okoline za rad uređaja	-20-50 °C
Standardi	IEC 60947-4-1
zaštitni tretman	TC
mehanička robusnost	vibracije 10...150 Hz (1 gn) u skladu sa IEC 60068-2-6
mehanička robusnost	udara 11 milisekundi (30 Gn) u skladu sa IEC 60068-2-27

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP111273EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
