OSNOVNE INFORMACIJE
zaključavanje zakretne ručice	1 do 3 katanca 4-8 mm
način montaže zakretne ručice	direktna
Tip mreže	AC
Tip mreže	DC
boja prednje pločice sa ručicom	žuta
boja drške	crvena

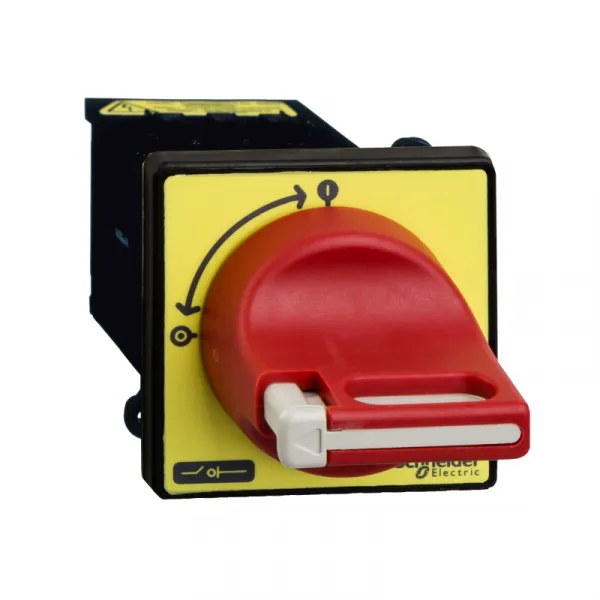

Tip proizvoda ili komponente	rastavljač za nužno isključenje
ime proizvoda	TeSys Mini-VARIO
nivo performansi	standardne
grupa proizvoda	TeSys
Tip upravljanja	zakretna ručica
tip kontakata i sastav	3 NO
Broj polova	3P
Kratko ime uređaja	VCDN

DOPUNSKE INFORMACIJE
[Ue] nazivni napon	690 V AC 50/60 Hz
Visina	60 mm
klasa rada sa prekidima	30
[Ith] dozvoljena termička struja u vazduhu	12 A
način fiksiranja	na otvor sa 22.5 mm za ručica
[Ithe] dozvoljena termička struja u ormanu	10 A
označavanje	0 - 1
dimenzija baze	60 x 60 mm
Masa proizvoda	0.177 kg
moć uključenja	120 A pri 400 V AC-21A
moć uključenja	120 A pri 400 V AC-22A
moć uključenja	120 A pri 400 V AC-23A
[Uimp] nazivni podnosivi impulsni napon	6 kV
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi kabl 4-4 mm² - krutost kabla: fleksibilni - sa kablovskim završetkom
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi kabl 4-4 mm² - krutost kabla: jednožični
[Icm] nazivna kratkospojna moć uključenja	0.5 kA pri 400 V na Ipeak
električna trajnost	30000 ciklusa DC-1...5
električna trajnost	50000 ciklusa AC-21
pogodno za izolaciju	da
držač za montažu	ručica: vrata
držač za montažu	prekidač: vrata
[Ie] nazivna struja	8.1 A (AC-23) pri 400 V
mehanička trajnost	50000 ciklusa
kompatibilnost	glavni rastavljač
Širina	60 mm
moment pritezanja	kolo napajanja: 0.7-0.7 N.m - na vijčani priključni blokovi
sastav uređaja	ručica
sastav uređaja	prekidač
prekidna moć	120 kA pri 400 V (AC-21A)
prekidna moć	120 kA pri 400 V (AC-22A)
prekidna moć	120 kA pri 400 V (AC-23A)
nazivna snaga u W	3 kW pri 230...240 V (AC-23A)
nazivna snaga u W	4 kW pri 400...415 V (AC-23A)
nazivna snaga u W	5.5 kW pri 500 V (AC-23A)
nazivna snaga u W	7.5 kW pri 690 V (AC-23A)
nazivna snaga u W	1.5 kW pri 230...240 V (AC-3)
nazivna snaga u W	3 kW pri 400...415 V (AC-3)
nazivna snaga u W	4 kW pri 500 V (AC-3)
nazivna snaga u W	4 kW pri 690 V (AC-3)
nazivna uslovna struja kratkog spoja	6 kA pri 400 V - odgovarajući osigurač 12 A aM
nazivna uslovna struja kratkog spoja	6 kA pri 400 V - odgovarajući osigurač 12 A gG
[Icw] kratkotrajna podnosiva struja kratkog spoja	140 A pri 400 V 1 s

OKRUžENJE
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
Temperatura okoline za rad uređaja	-20-50 °C
Standardi	IEC 60947-3
IP stepen zaštite	IP65
zaštitni tretman	TC
mehanička robusnost	vibracije 10...150 Hz (5 gn) u skladu sa IEC 60068-2-6
mehanička robusnost	udara 11 milisekundi (15 gn) u skladu sa IEC 60068-2-27
otpornost na vatru	960 °C u skladu sa IEC 60695-2-1

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110227EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
