| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Vigirex |
| kompatibilnost grupe proizvoda | Vigirex RH TOA senzor struje curenja |
| kompatibilnost grupe proizvoda | Vigirex RH A senzor struje curenja |
| Upotreba releja | relej diferencijalne zaštite |
| Tip proizvoda ili komponente | relej diferencijalne zaštite |
| grupa proizvoda | Vigirex |

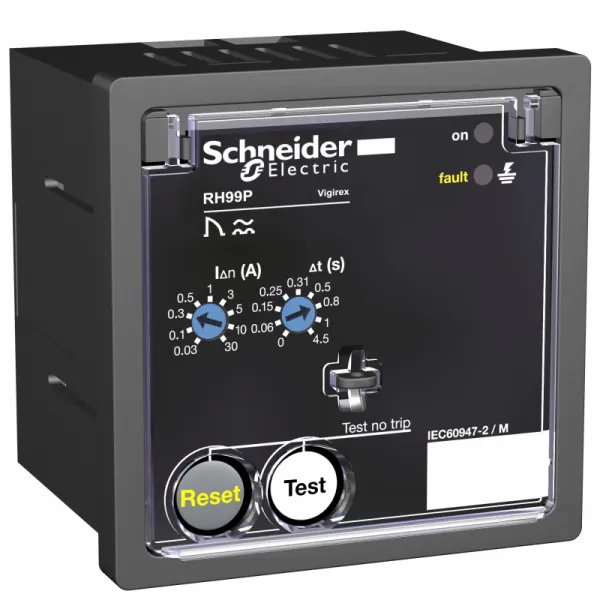

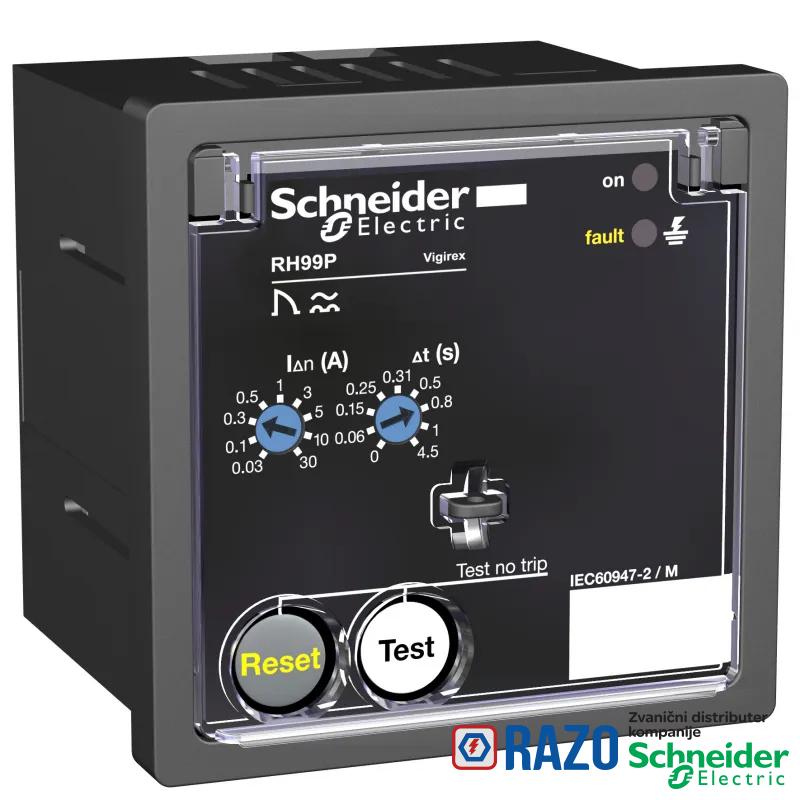

| Kratko ime uređaja | RH99P |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mehanička robusnost | otpornost na vatru u skladu sa IEC 60695-2-1 |
| Mehanička robusnost | IK zaštita 2 džula: IK07 u skladu sa EN 50102 |
| Mehanička robusnost | IP zaštita: IP20 u skladu sa IEC 60529 |
| Mehanička robusnost | IP zaštita: IP30 u skladu sa IEC 60529 |
| Mehanička robusnost | IP zaštita: IP40 u skladu sa IEC 60529 |
| Mehanička robusnost | vibracije 13.2...100 Hz: 0.7 g |
| Mehanička robusnost | vibracije 2...13.2 Hz: +/- 1 mm |
| Visina | 72 mm |
| Nosači za montažu | panel |
| klasa diferencijalne zaštite | klasa A si |
| klasa diferencijalne zaštite | klasa AC |
| tip merenja | interno merenje struje zemljospoja, opseg: 80...100 % |
| [Ithe] dozvoljena termička struja u ormanu | 8 A |
| sistem uzemljenja | IT |
| sistem uzemljenja | TN-S |
| sistem uzemljenja | TT |
| Masa proizvoda | 0.3 kg |
| zaštita podešavanja | zaštićeno zaptivenim poklopcem |
| dužina ogoljenog dela žice | pomoćno napajanje: 7 mm |
| dužina ogoljenog dela žice | greška: 7 mm |
| dužina ogoljenog dela žice | test relej i reset greške: 7 mm |
| dužina ogoljenog dela žice | senzor: 7 mm |
| dužina ogoljenog dela žice | prisustvo napona: 7 mm |
| podešavanje tipa kašnjenja prorade diferencijalne zaštite | trenutna 0.03-0.03 A |
| podešavanje tipa kašnjenja prorade diferencijalne zaštite | podesiva, 9 podešavanja 0.03-30 A 0-4.5 sekundi |
| povezivanje - priključci | pomoćno napajanje: priključni blok kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12 |
| povezivanje - priključci | senzor: priključni blok kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12 |
| povezivanje - priključci | senzor: priključni blok kabl(ovi) 0.2-2.5 mm² kruti AWG 24...AWG 12 |
| povezivanje - priključci | senzor: priključni blok kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12 |
| povezivanje - priključci | prisustvo napona: priključni blok kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12 |
| povezivanje - priključci | prisustvo napona: priključni blok kabl(ovi) 0.2-2.5 mm² kruti AWG 24...AWG 12 |
| povezivanje - priključci | prisustvo napona: priključni blok kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12 |
| povezivanje - priključci | pomoćno napajanje: priključni blok kabl(ovi) 0.2-2.5 mm² kruti AWG 24...AWG 12 |
| povezivanje - priključci | pomoćno napajanje: priključni blok kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12 |
| povezivanje - priključci | greška: priključni blok kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12 |
| povezivanje - priključci | greška: priključni blok kabl(ovi) 0.2-2.5 mm² kruti AWG 24...AWG 12 |
| povezivanje - priključci | greška: priključni blok kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12 |
| povezivanje - priključci | test relej i reset greške: priključni blok kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12 |
| povezivanje - priključci | test relej i reset greške: priključni blok kabl(ovi) 0.2-2.5 mm² kruti AWG 24...AWG 12 |
| povezivanje - priključci | test relej i reset greške: priključni blok kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12 |
| Potrošnja | 4 VA |
| [Us] nazivni napon napajanja | 12...24 V AC 50/60 Hz |
| [Us] nazivni napon napajanja | 12...48 V DC |
| kompatibilnost | RH99P |
| test funkcija | daljinsko testiranje |
| test funkcija | lokalno |
| nadzor | elektronika (stalna) |
| nadzor | napajanje (stalna) |
| nadzor | releja/veze senzora (stalna) |
| Širina | 72 mm |
| Kategorija prenapona | IV |
| Dubina | 78 mm |
| moment pritezanja | pomoćno napajanje: 0.6-0.6 N.m |
| moment pritezanja | greška: 0.6-0.6 N.m |
| moment pritezanja | test relej i reset greške: 0.6-0.6 N.m |
| moment pritezanja | senzor: 0.6-0.6 N.m |
| moment pritezanja | prisustvo napona: 0.6-0.6 N.m |
| minimalno opterećenje | 10 mA pri 12 V |
| OKRUžENJE | |
|---|---|
| Temperatura okoline za rad uređaja | -35-70 °C |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Temperatura okoline za skladištenje | -55-85 °C |
| klasa zaštite protiv električnog udara | klasa II |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP060202EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI100416 |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
