OSNOVNE INFORMACIJE
tip analognog izlaza	struja 0...20 mA <= 500 Ohm
tip analognog izlaza	struja 4...20 mA <= 500 Ohm
tip analognog izlaza	napon 0...10 V >= 100 kOhm

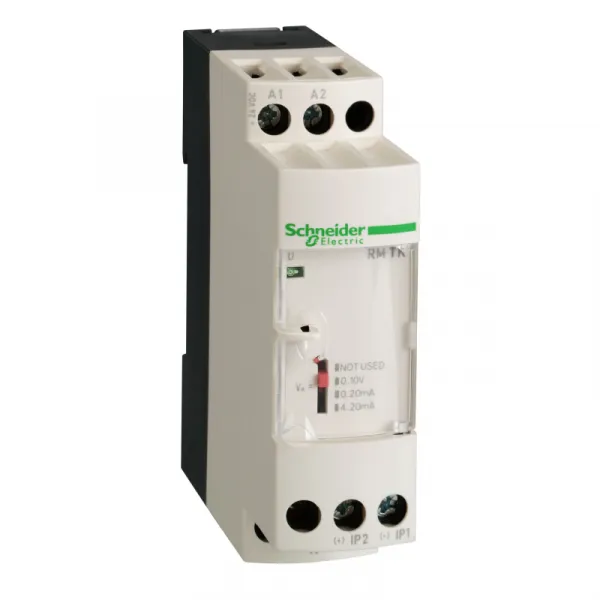

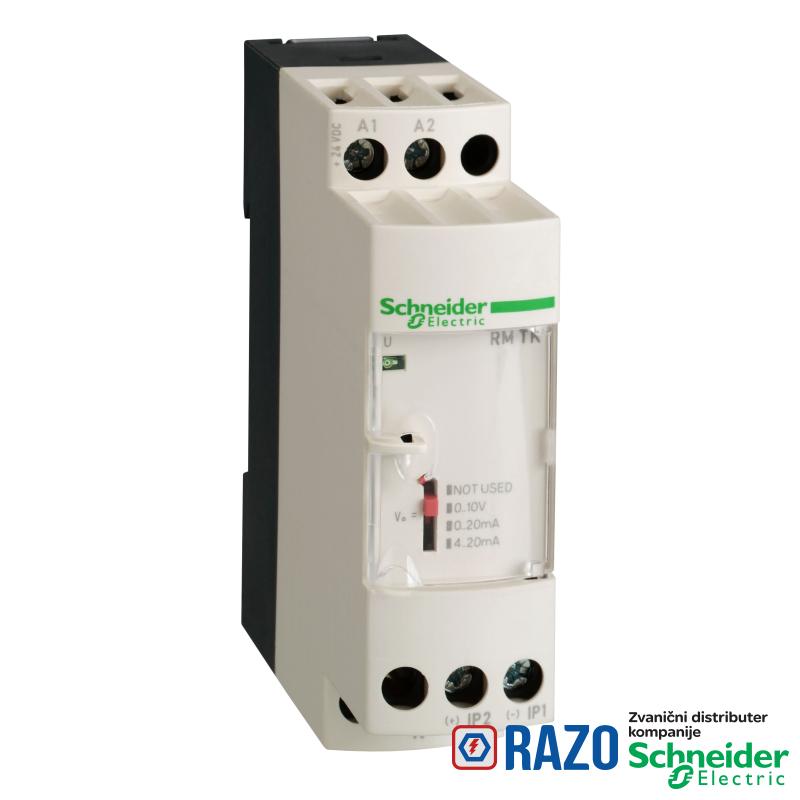

Tip proizvoda ili komponente	konvertor za termoparove
tip analognog ulaza	termopar 0...600 °C/32...1112 °F termopar K u skladu sa IEC 60584
Grupa proizvoda	Zelio Analog

DOPUNSKE INFORMACIJE
potrošnja struje	<= 40 mA za napon izlaza
potrošnja struje	<= 60 mA za strujni izlaz
kompenzacija hladnog spoja	ugrađena, merenje: između 0 i 60 °C
[Ui] nazivni napon izolacije	2 kV
naponski analogni izlaz	-15...-11 V kada nema ulaznog signala ili u slučaju prekida kabla
naponski analogni izlaz	11...15 V kada nema ulaznog signala ili u slučaju prekida kabla
Masa proizvoda	0.12 kg
lokalna signalizacija	uključen uređaj: LED (zelena)
temperaturni koeficijent	200 ppm/°C
moment pritezanja	0.6-1.1 N.m
strujni analogni izlaz	-30-0 mA kada nema ulaznog signala ili u slučaju prekida kabla
tačnost ponavljanja	+/- 0.25 % pune skale pri 20 °C
tačnost ponavljanja	+/- 0.8 % pune skale pri 60 °C
[Us] nazivni napon	24 V DC +/- 20%, neizolovano
sigurnosni podaci o pouzdanosti	MTTFd = 49.2 god.
sigurnosni podaci o pouzdanosti	B10d = 45447
greška merenja	+/- 10 % od pune skale pri 20 °C (elektromagnetna interferencija od 10 V/m)
greška merenja	+/- 1 % od pune skale pri 20 °C
kapacitet priključka	1 x 2.5 mm²
kapacitet priključka	2 x 1.5 mm²
označavanje	CE
Način fiksiranja	sa zavrtnjima bez matice (montažna ploča)
Način fiksiranja	sistem na klik (35 mm simetrična DIN šina)
Podnosivi naponski udar	0.5 kV tokom 1.2/50 µs u skladu sa IEC 61000-4-5
Tip zaštite	prenaponska zaštita na izlazu (+/- 30 V)
Tip zaštite	zaštita od promene polariteta na izlazu
Tip zaštite	zaštita od kratkog spoja na izlazu

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	GL
Standardi	IEC 60584-1
Standardi	IEC 60947-1
otpornost na udare	50 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 10-100 Hz) u skladu sa IEC 60068-2-6
Temperatura okoline za rad	0-50 °C montaža uporedo
Temperatura okoline za rad	0-60 °C 2 cm razmaka
IP stepen zaštite	IP20 (priključni blok)
IP stepen zaštite	IP50 (kućište)
smetnje emisije vezane sa vodovima i zračenjem	CISPR 11
smetnje emisije vezane sa vodovima i zračenjem	CISPR 22 grupa 1 - klasa B
stepen zaprljanosti	2 u skladu sa IEC 60664-1
Temperatura okoline za skladištenje	-40-85 °C
otpornost na elektrostatičko pražnjenje	6 kV (u kontaktu) u skladu sa IEC 61000-4-2 nivo 3
otpornost na elektrostatičko pražnjenje	8 kV (u vazduhu) u skladu sa IEC 61000-4-2 nivo 3
Otpornost na vatru	850 °C u skladu sa IEC 60695-2-1
Otpornost na vatru	850 °C u skladu sa UL
otpornost na brze prelaze	1 kV u skladu sa IEC 61000-4-4 (na ulazu-izlazu)
otpornost na brze prelaze	2 kV u skladu sa IEC 61000-4-4 (na napajanju)

ODRžIVOST PONUDE
Bez žive	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Informacije o RoHS izuzecima	Da
Izjava o zaštiti okoliša	ENVPEP1607005EN
Status održive ponude	Green Premium proizvod
Profil cirkularnosti	ENVEOLI1607005EN
EU RoHS direktiva	Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
