OSNOVNE INFORMACIJE
Grupa proizvoda	Zelio Analog
tip analognog izlaza	napon 0...10 V >= 100 kOhm

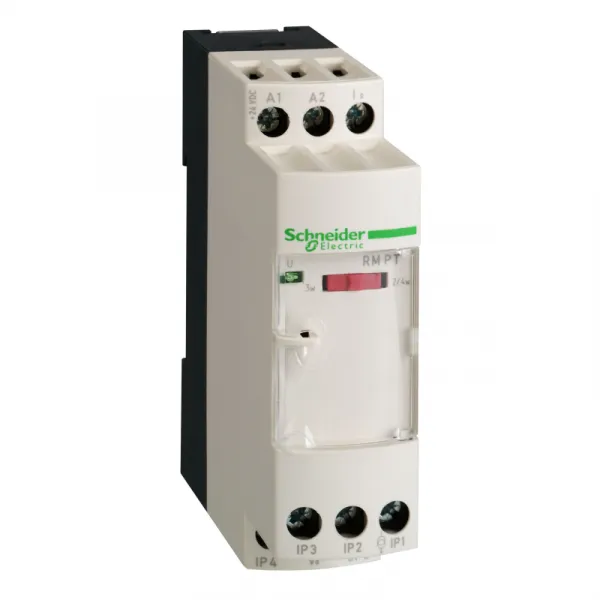

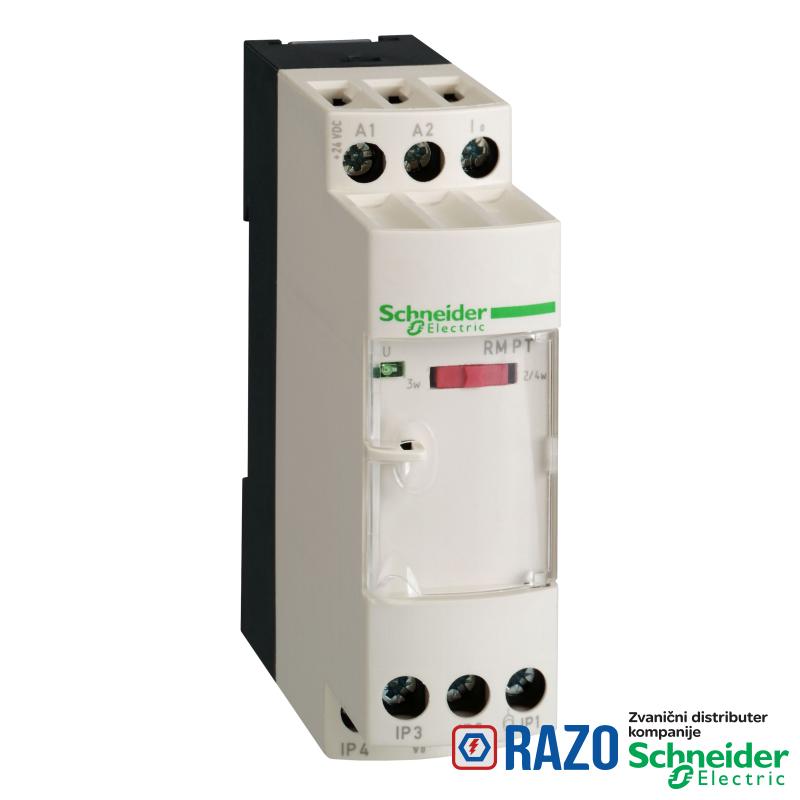

Tip proizvoda ili komponente	konvertor za Optimum Pt100 sonde
tip analognog ulaza	temperaturna sonda - 100...100 °C/- 148...212 °F Pt 100 2, 3 ili 4 žice

DOPUNSKE INFORMACIJE
[Us] nazivni napon napajanja	24 V DC neizolovano +/- 20%
potrošnja struje	<= 40 mA za napon izlaza
potrošnja struje	<= 60 mA za strujni izlaz
sigurnosni podaci o pouzdanosti	B10d = 40564
sigurnosni podaci o pouzdanosti	MTTFd = 43.9 godina
greška merenja	+/- 0.5 % od pune skale (3 ili 4 žice) pri 20 °C
greška merenja	+/- 1 % od pune skale (2 žice) pri 20 °C
greška merenja	+/- 10 % od pune skale pri 20 °C (elektromagnetna interferencija od 10 V/m)
Podnosivi naponski udar	0.5 kV tokom 1.2/50 µs u skladu sa IEC 61000-4-5
kapacitet priključka	2 x 1.5 mm²
kapacitet priključka	1 x 2.5 mm²
maksimalna otpornost žice	0.2 Ω povezivanje u 2 žice
lokalna signalizacija	uključen uređaj: LED (zelena)
temperaturni koeficijent	150 ppm/°C
Tip zaštite	zaštita od promene polariteta napajanja
Tip zaštite	prenaponska zaštita na izlazu (+/- 30 V)
Tip zaštite	zaštita od promene polariteta na izlazu
Tip zaštite	zaštita od kratkog spoja na izlazu
[Ui] nazivni napon izolacije	2000 V
označavanje	CE
naponski analogni izlaz	-15...-11 V kada nema ulaznog signala ili u slučaju prekida kabla
naponski analogni izlaz	11...15 V kada nema ulaznog signala ili u slučaju prekida kabla
Masa proizvoda	0.12 kg
Način fiksiranja	sistem na klik (35 mm simetrična DIN šina)
Način fiksiranja	fiksiranjem (montažna ploča)
moment pritezanja	0.6-1.1 N.m
strujni analogni izlaz	-30-0 mA kada nema ulaznog signala ili u slučaju prekida kabla
strujni analogni izlaz	22-30 mA kada nema ulaznog signala ili u slučaju prekida kabla
tačnost ponavljanja	+/- 0.2 % pune skale pri 20 °C
tačnost ponavljanja	+/- 0.6 % pune skale pri 60 °C

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	GL
smetnje emisije vezane sa vodovima i zračenjem	CISPR 22 grupa 1 - klasa B
smetnje emisije vezane sa vodovima i zračenjem	CISPR 11
stepen zaprljanosti	2 u skladu sa IEC 60664-1
Temperatura okoline za skladištenje	-40-85 °C
Standardi	EN/IEC 60947-1
Standardi	EN/IEC 60584-1
Standardi	DIN 43760
Standardi	EN/IEC 60751
Temperatura okoline za rad	0-50 °C montaža uporedo
Temperatura okoline za rad	0-60 °C 2 cm razmaka
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Otpornost na vatru	850 °C u skladu sa IEC 60695-2-1
Otpornost na vatru	850 °C u skladu sa UL
otpornost na udare	50 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 10-100 Hz) u skladu sa IEC 60068-2-6
otpornost na brze prelaze	1 kV u skladu sa IEC 61000-4-4 (na ulazu-izlazu)
otpornost na brze prelaze	2 kV u skladu sa IEC 61000-4-4 (na napajanju)
IP stepen zaštite	IP20 (priključni blok)
IP stepen zaštite	IP50 (kućište)

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1607005EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1607005EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
