analogni konvertor - 0..50 V - za Zelio Analog
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Zelio Analog |
| tip analognog izlaza | struja 0...20 mA <= 500 Ohm promenljivo |
| tip analognog izlaza | struja 4...20 mA <= 500 Ohm promenljivo |
| tip analognog izlaza | napon 0...10 V >= 100 kOhm promenljivo |
| Tip proizvoda ili komponente | naponsko/strujni konvertor |
| tip analognog ulaza | napon 0...300 V AC/DC 50/60 Hz |
| tip analognog ulaza | napon 0...50 V AC/DC 50/60 Hz |
| tip analognog ulaza | napon 0...500 V AC/DC 50/60 Hz |
| DOPUNSKE INFORMACIJE | |
|---|---|
| potrošnja struje | <= 70 mA za napon izlaza |
| potrošnja struje | <= 90 mA za strujni izlaz |
| sigurnosni podaci o pouzdanosti | MTTFd = 21.6 godina |
| sigurnosni podaci o pouzdanosti | B10d = 20000 |
| greška merenja | +/- 10 % od pune skale pri 20 °C (elektromagnetna interferencija od 10 V/m) |
| greška merenja | +/- 5 % od pune skale pri 20 °C |
| Podnosivi naponski udar | 0.5 kV tokom 1.2/50 µs u skladu sa IEC 61000-4-5 |
| kapacitet priključka | 1 x 2.5 mm² |
| kapacitet priključka | 2 x 1.5 mm² |
| lokalna signalizacija | uključen uređaj: LED (zelena) |
| temperaturni koeficijent | 200 ppm/°C |
| Tip zaštite | zaštita od kratkog spoja na izlazu |
| Tip zaštite | zaštita od promene polariteta na izlazu |
| Tip zaštite | prenaponska zaštita na izlazu (+/- 30 V) |
| [Ui] nazivni napon izolacije | 2 kV |
| označavanje | CE |
| naponski analogni izlaz | -15...0 V, kada nema ulaznog signala ili u slučaju prekida kabla |
| Masa proizvoda | 0.15 kg |
| Način fiksiranja | sa zavrtnjima bez matice (montažna ploča) |
| Način fiksiranja | sistem na klik (35 mm simetrična DIN šina) |
| moment pritezanja | 0.6-1.1 N.m |
| strujni analogni izlaz | -30-0 mA, izabrani izlaz 0...20 mA, kada nema ulaznog signala ili u slučaju prekida kabla |
| strujni analogni izlaz | 4-30 mA, izabrani izlaz 4...20 mA, kada nema ulaznog signala ili u slučaju prekida kabla |
| tačnost ponavljanja | +/- 0.2 % pune skale pri 20 °C |
| tačnost ponavljanja | +/- 0.6 % pune skale pri 60 °C |
| [Us] nazivni napon | 24 V DC +/- 20%, izolovano |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | CSA |
| smetnje emisije vezane sa vodovima i zračenjem | CISPR 11 |
| smetnje emisije vezane sa vodovima i zračenjem | CISPR 22 grupa 1 - klasa B |
| stepen zaprljanosti | 2 u skladu sa IEC 60664-1 |
| Temperatura okoline za skladištenje | -40-85 °C |
| Standardi | IEC 60584-1 |
| Standardi | IEC 60947-1 |
| Temperatura okoline za rad | 0-50 °C montaža uporedo |
| Temperatura okoline za rad | 0-60 °C 2 cm razmaka |
| otpornost na elektrostatičko pražnjenje | 6 kV (u kontaktu) u skladu sa IEC 61000-4-2 nivo 3 |
| otpornost na elektrostatičko pražnjenje | 8 kV (u vazduhu) u skladu sa IEC 61000-4-2 nivo 3 |
| Otpornost na vatru | 850 °C u skladu sa IEC 60695-2-1 |
| Otpornost na vatru | 850 °C u skladu sa UL |
| otpornost na udare | 50 gn za 11 milisekundi u skladu sa IEC 60068-2-27 |
| otpornost na vibracije | 5 gn (f= 10-100 Hz) u skladu sa IEC 60068-2-6 |
| otpornost na brze prelaze | 1 kV u skladu sa IEC 61000-4-4 (na ulazu-izlazu) |
| otpornost na brze prelaze | 2 kV u skladu sa IEC 61000-4-4 (na napajanju) |
| IP stepen zaštite | IP20 (priključni blok) |
| IP stepen zaštite | IP50 (kućište) |
| ODRžIVOST PONUDE | |
|---|---|
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1607005EN |
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1607005EN |
| Status održive ponude | Green Premium proizvod |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

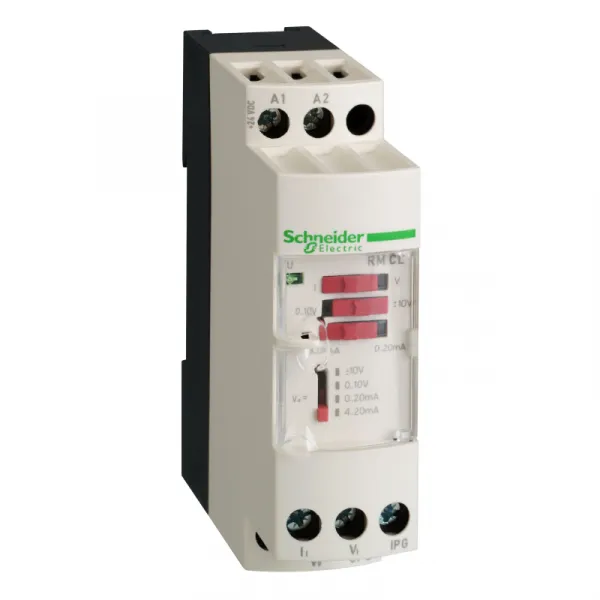

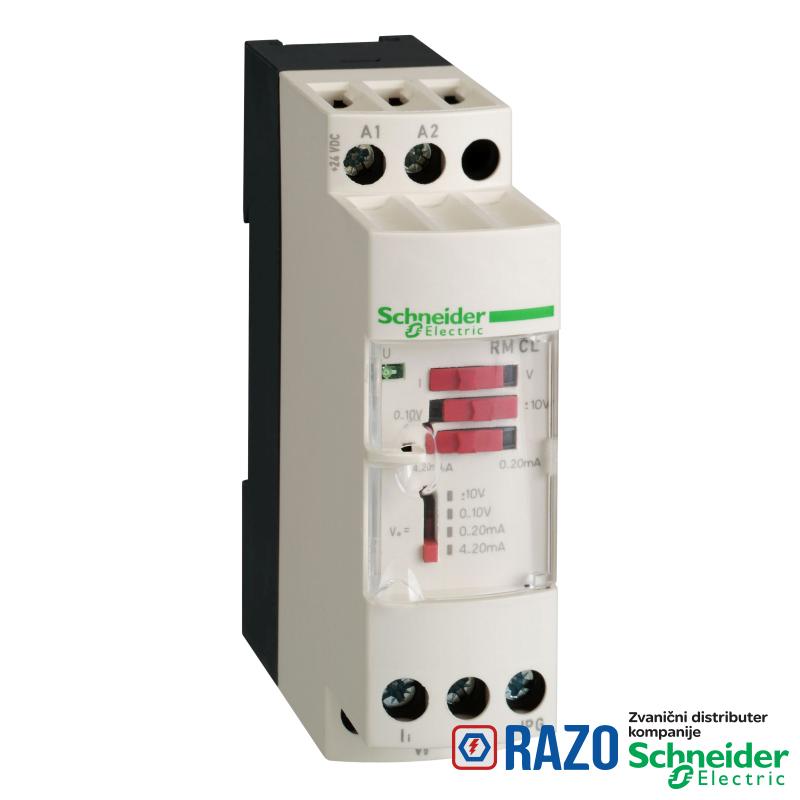

Ovaj konverter napona/struje deo je palete interfejsa Harmony Analog. Ovaj ekonomični konverter konvertuje 0...50V, 0...300V, 0...500V AC/DC signal koji se može prebaciti na 0...10V, ± 10V, 0...20mA ili 4...20mA signal. Napon snabdevanja je 24V DC, izolovan. Takođe omogućava povećanje dužine veze između senzora i uređaja za preuzimanje merenja. Težina je 150g, a dimenzije su 25mm širine, 78mm visine, 80mm dubine. U skladu sa IEC standardima, UL i CSA sertifikatima, ovaj konverter je pogodan za univerzalnu upotrebu. Može se montirati na DIN šinu od 35 mm ili fiksirati vijcima na montažnu ploču.
