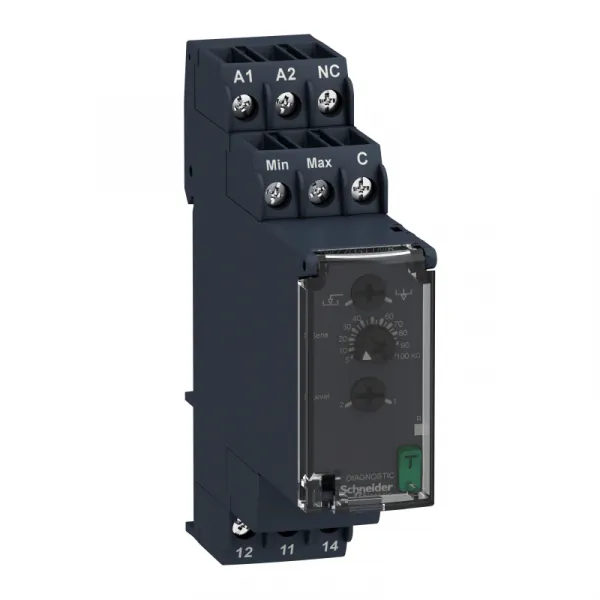

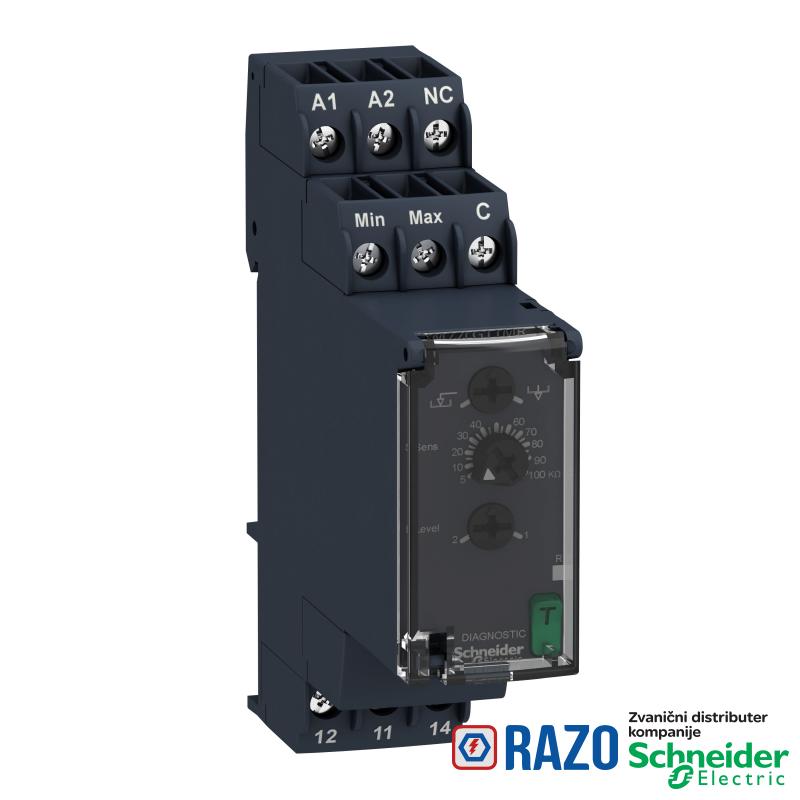

relej kontrole nivoa RM22-L - 24..240 V AC/DC - 1 C/O
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Zelio Control |
| opseg merenja | 5...100 kOhm |
| preklopna moć u VA | 2000 VA |
| Tip proizvoda ili komponente | modularni relej merenja i kontrole |
| ime releja | RM22L |
| Tip releja | relej kontrole nivoa |
| tip vremenskog kašnjenja | bez |
| nadzirani parametri releja | detekcija rezistivnim sondama |
| DOPUNSKE INFORMACIJE | |
|---|---|
| [Us] nazivni napon napajanja | 24...240 V AC/DC 50/60 Hz |
| sigurnosni podaci o pouzdanosti | B10d = 120000 |
| sigurnosni podaci o pouzdanosti | MTTFd = 125.5 years |
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| maksimalni napon elektrode | 12 V AC |
| kapacitivnost kabla | 1 nF pri HS (velika osetljivost) za kabl sonde |
| kapacitivnost kabla | 2.2 nF pri St (standardna osetljivost) za kabl sonde |
| kapacitivnost kabla | 4.7 nF pri LS (mala osetljivost) za kabl sonde |
| maksimalna struja preklapanja | 8 A AC |
| greška merenja | < 1 % preko celog opsega sa promenom napona |
| greška merenja | 0.05 %/°C sa promenom temperature |
| statusne LED lampice | relej ON: LED lampica (žuta) |
| statusne LED lampice | uključen uređaj: LED lampica (zelena) |
| maximum cable distance between devices | 1000 m između sonda i kašnjenje |
| izlazni kontakti | 2 C/O |
| snaga potrošnje u VA | 5-5 VA AC |
| materijal kontakata | bez kadmijuma |
| skala osetljivosti | 5...100 kOhm St (standardna osetljivost) |
| kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Masa proizvoda | 0.1 kg |
| Maksimalni napon preklapanja | 250 V AC |
| otpornost izolacije | > 100 MOhm pri 500 V DC u skladu sa IEC 60255-27 |
| vreme reseta | 1750 milisekundi |
| maksimalna struja elektrode | 1 mA |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom |
| funkcionalnost | detekcija rezistivnom sondom |
| kategorija prenapona | III u skladu sa IEC 60664-1 |
| izolacija | između napajanja i merenja |
| granice napona | 20.4-264 V AC/DC |
| držač za montažu | 35 mm DIN šina u skladu sa EN/IEC 60715 |
| nazivna izlazna struja | 8 A |
| mehanička trajnost | 10000000 ciklusa |
| kompatibilnost | RM22 |
| maximum supply current for sensors | 1 mA |
| materijal kućišta | samogasiva plastika |
| ograničenje napona upravljačkog kola | - 15 % + 10 % Un |
| pozicija montiranja ručice | bilo koja pozicija |
| Širina | 22.5 mm |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| maximum power consumption in W | 1.5 W DC |
| podešavanje osetljivosti | 5-100 % |
| električna trajnost | 100000 ciklusa |
| kašnjenje starta po uključenju napajanja | 0.6 sekundi |
| tačnost ponavljanja | +/- 2 % za kašnjenje |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | RCM |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | Kina RoHS |
| Sertifikacija proizvoda | EAC |
| Sertifikacija proizvoda | CE |
| Standardi | EN/IEC 60255-1 |
| dielektrični test napon | 2.5 kV AC 50 Hz, 1 min u skladu sa IEC 60255-27 |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| otpornost na mikroprekide | 100 milisekundi DC |
| otpornost na mikroprekide | 90 milisekundi AC |
| otpornost na udare | 15 gn (trajanje = 11 milisekundi) za not in operation u skladu sa IEC 60068-2-27 |
| otpornost na udare | 5 gn (trajanje = 11 milisekundi) za u radu u skladu sa IEC 60068-2-27 |
| temperatura okoline za rad | -20-50 °C pri 60 Hz |
| temperatura okoline za rad | -20-60 °C pri 50 Hz AC/DC |
| otpornost na vibracije | 0.075 mm (f= 10-58.1 Hz) not in operation u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f= 10-58.1 Hz) not in operation u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 0.035 mm (f= 58.1-150 Hz) u radu u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 0.5 g (f= 58.1-150 Hz) u radu u skladu sa IEC 60068-2-6 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključci) |
| IP stepen zaštite | IP40 u skladu sa IEC 60529 (kućište) |
| IP stepen zaštite | IP50 u skladu sa IEC 60529 (prednji panel) |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 93-97 % pri 25-55 °C u skladu sa IEC 60068-2-30 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1504008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1504008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
Ovaj Harmony RM22-LG relej omogućava nadzor kontrole nivoa tečnosti u 3-faznim mrežama. Ovaj modularni višefunkcionalni 3-fazni kontrolni relej nivoa tečnosti idealan je za nadzor električnih vrednosti u industrijskim i kontrolnim panelima za zgrade. Primenjuje se na širok spektar industrijskih aplikacija automatizacije, kao što su podizanje, pakovanje, liftovi, tekstil, voda. Jedan je od tanjih sa širinom 22,5 mm, što omogućava fleksibilnu i laku instalaciju na DIN šinu, koristeći isti prostor kao i bilo koji modularni DIN uređaj 1 pola. Takođe nudi dijagnostičko dugme, zaptivni poklopac, jednostavna i precizna podešavanja sa vijčanim trimerima. Korisniku pruža automatsko isključivanje i informacije o greškama za brzu identifikaciju grešaka i rešavanje problema. Multifunkcionalni kontroler za širok izbor u ožičenim logičkim automatizovanim sistemima, idealan za renoviranje starih instalacija bez korišćenja PLC-a.
