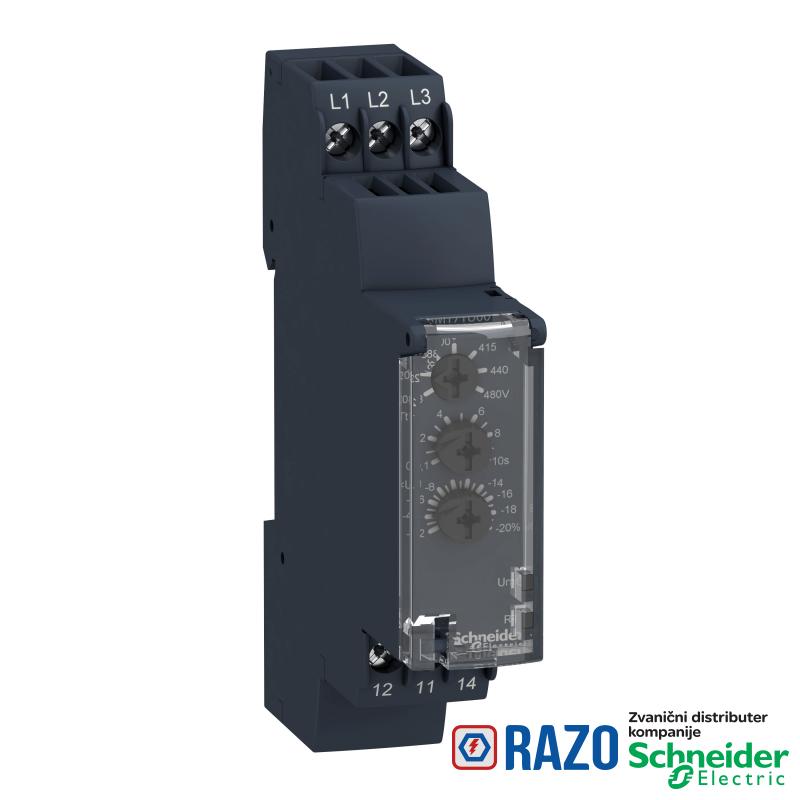

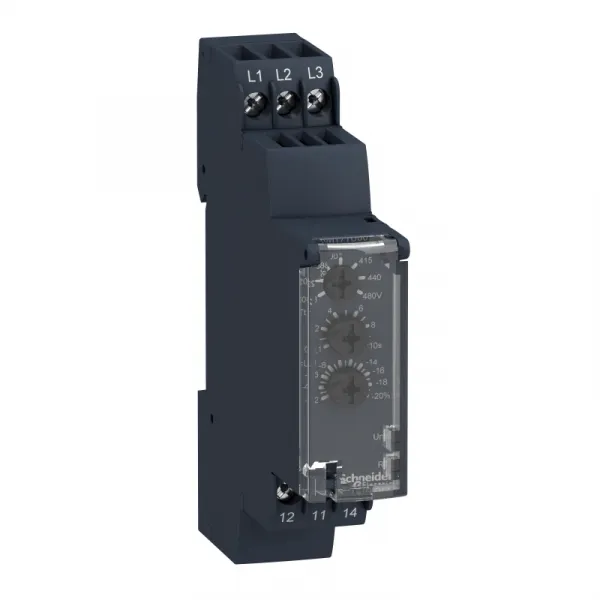

multifunkcijski kontrolni relej RM17-TU - opseg 183..528 V AC
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Zelio Control |
| opseg merenja | 208...480 V napon AC |
| preklopna moć u VA | 1250 VA |
| Tip proizvoda ili komponente | modularni relej merenja i kontrole |
| ime releja | RM17TU |
| Tip releja | multifunkcijski kontrolni relej |
| specifične primene proizvoda | za trofazno napajanje |
| tip vremenskog kašnjenja | podesivo 0.1...10 s, +/- 10 % vrednosti pune skale |
| nadzirani parametri releja | detekcija podnapona |
| nadzirani parametri releja | redosled faza |
| nadzirani parametri releja | detekcija gubitak faze |
| DOPUNSKE INFORMACIJE | |
|---|---|
| opseg napona | 208...480 V međufazno |
| sigurnosni podaci o pouzdanosti | MTTFd = 502.2 godine |
| sigurnosni podaci o pouzdanosti | B10d = 470000 |
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| maksimalni ciklus merenja | 150 milisekundi ciklus merenja kao prava efektivna vrednost |
| ograničenje napona upravljačkog kola | - 12 % + 10 % Un |
| maksimalna struja preklapanja | 5 A AC |
| maksimalna struja preklapanja | 5 A DC |
| histerezis | 2-2 % |
| otpornost izolacije | > 500 MOhm pri 500 V DC u skladu sa IEC 60255-5 |
| otpornost izolacije | > 500 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| greška merenja | < 0.05 %/°C sa promenom temperature |
| greška merenja | < 1 % preko celog opsega sa promenom napona |
| broj operacija | <= 360 operacija/h punog opterećenja |
| osetljivost gubitka faze | 0.7 Un |
| izlazni kontakti | 1 C/O |
| snaga potrošnje u VA | 0-22 VA pri 400 V AC 50 Hz |
| podešavanje praga asimetrije | 5...15 % izabranog Un |
| označavanje | CE |
| vreme odziva | < 200 ms (u slučaju greške) |
| radni položaj | bilo koja pozicija bez smanjenja karakteristika |
| kategorija upotrebe | AC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-14 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| Masa proizvoda | 0.13 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Maksimalni napon preklapanja | 250 V DC |
| granice merenog napona | 183-528 V AC |
| vreme reseta | 1500 milisekundi kašnjenje |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| funkcionalnost | detekcija podnapona |
| [Ui] nazivni napon izolacije | 400 V u skladu sa IEC 60664-1 |
| kategorija prenapona | III u skladu sa IEC 60664-1 |
| granice napona | 183-528 V AC |
| držač za montažu | 35 mm simetrična DIN šina u skladu sa EN/IEC 60715 |
| nazivna izlazna struja | 5 A |
| lokalna signalizacija | uključen uređaj: LED (zelena) |
| lokalna signalizacija | relej ON: LED (žuta) |
| mehanička trajnost | 30000000 ciklusa |
| kompatibilnost | RM17 |
| materijal kućišta | samogasiva plastika |
| frekvencija upravljačkog kola | 50...60 Hz +/- 10 % |
| podešavanje praga napona | -2...-12 % u opsegu 208 V AC |
| podešavanje praga napona | -2...-17 % u opsegu 220 V AC |
| podešavanje praga napona | 2...20 % izabranog Un |
| podešavanje praga napona | +2...+17 % u opsegu 480 V AC |
| Širina | 17.5 mm |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| električna trajnost | 100000 ciklusa |
| kašnjenje starta po uključenju napajanja | 650 milisekundi |
| Frekvencija napajanja | 50/60 Hz +/- 10 % |
| tačnost ponavljanja | 0.5 % za ulazno i kolo merenja |
| tačnost ponavljanja | 3 % za kašnjenje |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | CSA |
| Standardi | EN/IEC 60255-1 |
| nerasut udarni talas | 4 kV u skladu sa IEC 60255-5 |
| nerasut udarni talas | 4 kV u skladu sa IEC 60664-1 |
| nerasut udarni talas | 4 kV u skladu sa IEC 61000-4-5 |
| dielektrični test napon | 2 kV AC 50 Hz, 1 min u skladu sa IEC 60255-5 |
| dielektrični test napon | 2 kV AC 50 Hz, 1 min u skladu sa IEC 60664-1 |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 60255-21-1 |
| temperatura okoline za rad | -20-50 °C |
| otpornost na vibracije | 0.35 mm (f= 5-57.6 Hz) u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f= 57.6-150 Hz) u skladu sa IEC 60255-21-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključci) |
| IP stepen zaštite | IP30 u skladu sa IEC 60529 (kućište) |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| direktive | 73/23/EEC -niskonaponska direktiva |
| direktive | 89/336/EEC - elektromagnetna kompatibilnost |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C u skladu sa IEC 60068-2-30 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1504008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1504008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Ovaj Harmony RM17-TU relej omogućava nadzor kola za napajanje u trofaznim mrežama. Ovaj modularni multifunkcionalni trofazni relej kontrole napajanja idealan je za nadzor električnih vrednosti u industrijskim i kontrolnim panelima zgrada. Primenjuje se na širok spektar industrijskih aplikacija automatizacije, kao što su oprema za podizanje, pakovanje, liftovi, tekstil, voda. Jedan od najtanjih na tržištu sa širinom 17,5 mm, omogućava fleksibilnu i laku instalaciju na DIN šinu, koristeći isti prostor kao i bilo koji modularni jednopolni DIN uređaj. Takođe nudi zaptivni poklopac, jednostavna i precizna podešavanja sa vijčanim trimerima. Proizvod nadgleda sopstveno napajanje električnom energijom, kada je napajanje neuobičajeno, izlazni relej se deenergizuje. Multifunkcionalni kontroler za široku primenu u ožičenim logičkim automatizovanim sistemima, idealan za renoviranje starih instalacija bez korišćenja PLC-a.
