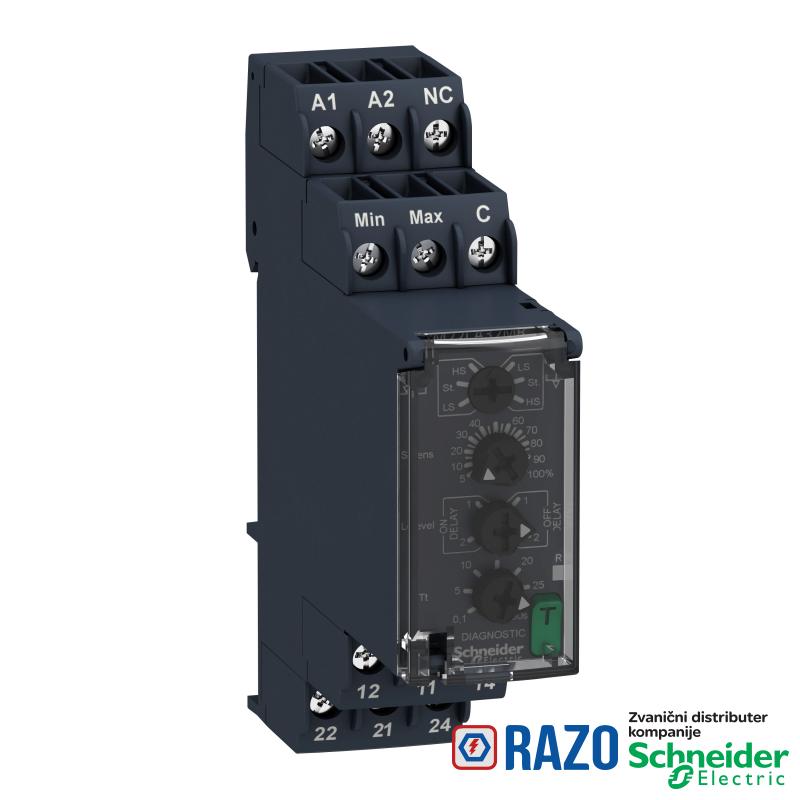

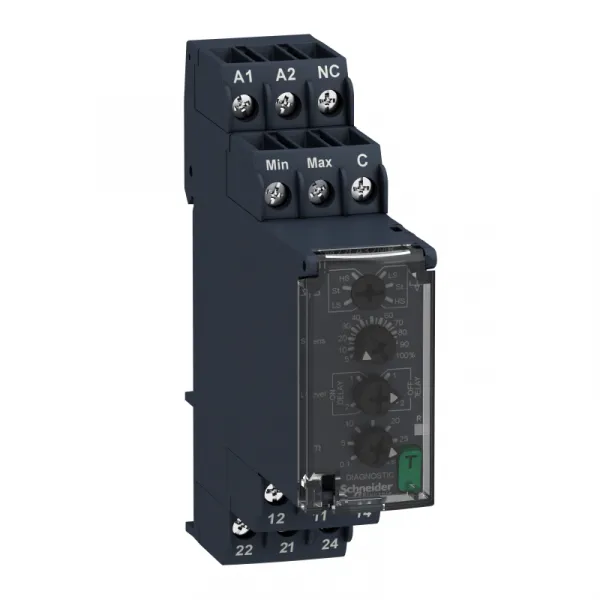

relej kontrole nivoa RM22-L - 24..240 V AC/DC - 2 C/O
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Zelio Control |
| opseg merenja | 250 Ohm...1 MOhm |
| preklopna moć u VA | 2000 VA |
| Tip proizvoda ili komponente | modularni relej merenja i kontrole |
| ime releja | RM22L |
| Tip releja | relej kontrole nivoa |
| tip vremenskog kašnjenja | podesivo 0.1...30 s, +/- 10 % vrednosti pune skale pri prelaženju praga Tt |
| nadzirani parametri releja | detekcija rezistivnim sondama |
| DOPUNSKE INFORMACIJE | |
|---|---|
| [Us] nazivni napon napajanja | 24...240 V AC/DC 50/60 Hz |
| sigurnosni podaci o pouzdanosti | MTTFd = 182.6 godina |
| sigurnosni podaci o pouzdanosti | B10d = 170000 |
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| maksimalni napon elektrode | 12 V AC |
| kapacitivnost kabla | 1 nF pri HS (velika osetljivost) za kabl sonde |
| kapacitivnost kabla | 2.2 nF pri St (standardna osetljivost) za kabl sonde |
| kapacitivnost kabla | 4.7 nF pri LS (mala osetljivost) za kabl sonde |
| maksimalna struja preklapanja | 8 A AC |
| greška merenja | < 1 % preko celog opsega sa promenom napona |
| greška merenja | 0.05 %/°C sa promenom temperature |
| statusne LED lampice | relej ON: LED lampica (žuta) |
| statusne LED lampice | uključen uređaj: LED lampica (zelena) |
| maximum cable distance between devices | 1000 m između sonda i kašnjenje |
| izlazni kontakti | 2 C/O |
| snaga potrošnje u VA | 5-5 VA AC |
| materijal kontakata | bez kadmijuma |
| skala osetljivosti | 0.25...5 kOhm LS (mala osetljivost) |
| skala osetljivosti | 5...100 kOhm St (standardna osetljivost) |
| skala osetljivosti | 50...1000 kOhm HS (velika osetljivost) |
| kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Masa proizvoda | 0.11 kg |
| Maksimalni napon preklapanja | 250 V AC |
| otpornost izolacije | > 100 MOhm pri 500 V DC u skladu sa IEC 60255-27 |
| vreme reseta | 1750 milisekundi |
| maksimalna struja elektrode | 1 mA |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom |
| funkcionalnost | detekcija rezistivnom sondom |
| kategorija prenapona | III u skladu sa IEC 60664-1 |
| izolacija | između napajanja i merenja |
| granice napona | 20.4-264 V AC/DC |
| držač za montažu | 35 mm DIN šina u skladu sa EN/IEC 60715 |
| nazivna izlazna struja | 8 A |
| mehanička trajnost | 10000000 ciklusa |
| kompatibilnost | RM22 |
| maximum supply current for sensors | 1 mA |
| materijal kućišta | samogasiva plastika |
| ograničenje napona upravljačkog kola | - 15 % + 10 % Un |
| pozicija montiranja ručice | bilo koja pozicija |
| Širina | 22.5 mm |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| maximum power consumption in W | 1.5 W DC |
| podešavanje osetljivosti | 5-100 % |
| električna trajnost | 100000 ciklusa |
| kašnjenje starta po uključenju napajanja | 2.5 sekundi |
| kašnjenje starta po uključenju napajanja | 0.6 sekundi |
| tačnost ponavljanja | +/- 2 % za kašnjenje |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | Kina RoHS |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | RCM |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | EAC |
| Standardi | EN/IEC 60255-1 |
| dielektrični test napon | 2.5 kV AC 50 Hz, 1 min u skladu sa IEC 60255-27 |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| otpornost na mikroprekide | 100 milisekundi DC |
| otpornost na mikroprekide | 90 milisekundi AC |
| otpornost na udare | 15 gn (trajanje = 11 milisekundi) za not in operation u skladu sa IEC 60068-2-27 |
| otpornost na udare | 5 gn (trajanje = 11 milisekundi) za u radu u skladu sa IEC 60068-2-27 |
| temperatura okoline za rad | -20-50 °C pri 60 Hz |
| temperatura okoline za rad | -20-60 °C pri 50 Hz AC/DC |
| otpornost na vibracije | 0.075 mm (f= 10-58.1 Hz) not in operation u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f= 10-58.1 Hz) not in operation u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 0.035 mm (f= 58.1-150 Hz) u radu u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 0.5 g (f= 58.1-150 Hz) u radu u skladu sa IEC 60068-2-6 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključci) |
| IP stepen zaštite | IP40 u skladu sa IEC 60529 (kućište) |
| IP stepen zaštite | IP50 u skladu sa IEC 60529 (prednji panel) |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 93-97 % pri 25-55 °C u skladu sa IEC 60068-2-30 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1504008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1504008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
Harmony RM22-LA relej obezbeđuje kontrolu nivoa tečnosti u trofaznim mrežama. Ovaj modularni višefunkcionalni trofazni relej za kontrolu nivoa tečnosti idealan je za praćenje električnih vrednosti u industrijskim i kontrolnim panelima zgrada. Podesan je za primenu u brojnim industrijskim automatizovanim sistemima, kao što su dizanje dizalicom, pakovanje, liftovi, tekstil, vodovodni sistemi. Ima jedan od najtanjih formata na tržištu sa širinom od 22,5 mm, čime se postiže fleksibilna i jednostavna montaža na DIN šinu budući da zauzima isti prostor kao za bilo koji modularni jednopolni DIN uređaj. Takođe poseduje dijagnostičko dugme, zaptivni poklopac, jednostavno i precizno podešavanja pomoću vijčanog trimera. Pruža korisniku mogućnost kontrole automatskog prekida rada i obaveštavanje o kvaru radi brzog prepoznavanja i rešavanja problema. Višefunkcionalni kontroler sa širokom primenom u ožičenim logičkim automatskim sistemima, idealan za rekonstrukciju starih instalacija bez upotrebe PLC.
