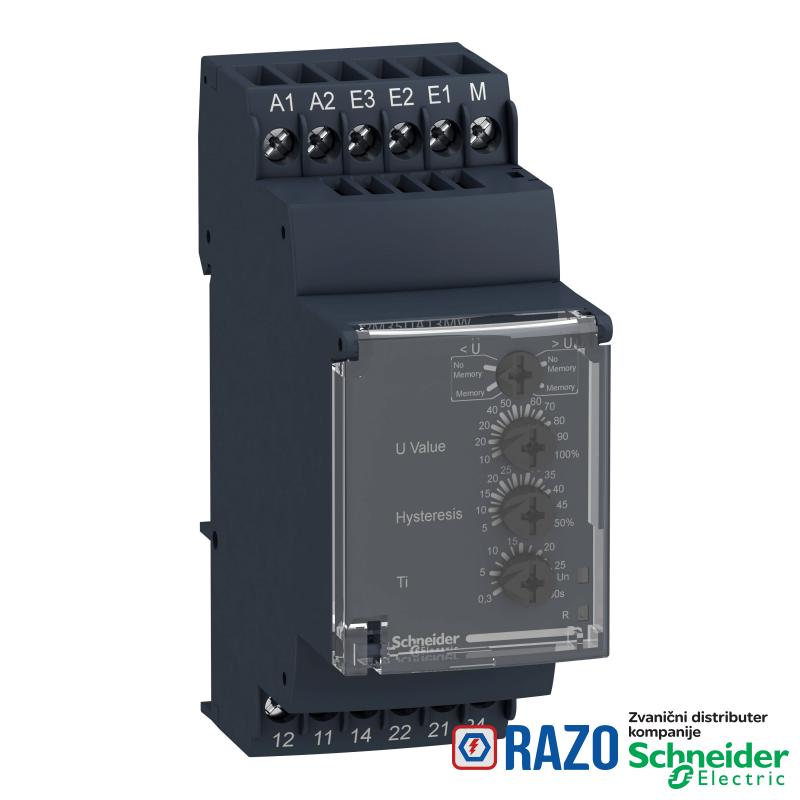

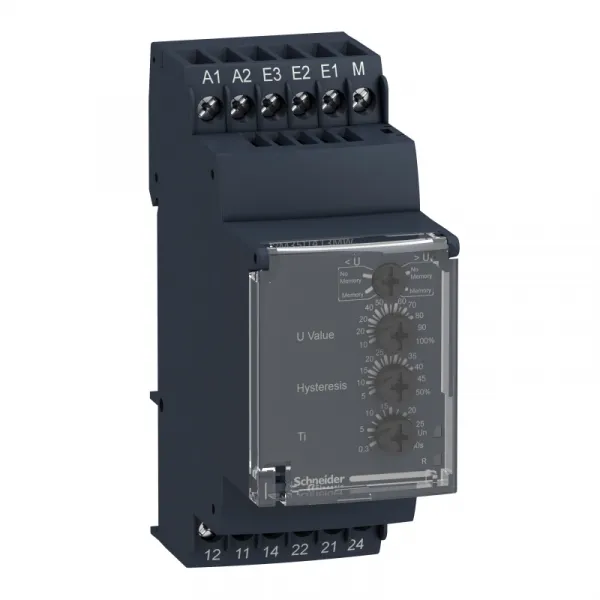

multifunkcionalni relej za kontrolu napona RM35-U - opseg 15..600 V
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| maksimalna struja preklapanja | 5 A AC/DC |
| Grupa proizvoda | Zelio Control |
| opseg merenja | 15...600 V napon |
| snaga potrošnje u VA | 0-3.5 VA AC |
| preklopna moć u VA | 1250 VA |
| Tip proizvoda ili komponente | modularni relej merenja i kontrole |
| kategorija upotrebe | AC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-14 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-14 u skladu sa IEC 60947-5-1 |
| ime releja | RM35UA |
| Tip releja | multifunkcijski relej kontrole napona |
| tip vremenskog kašnjenja | podesivo 0.3...30 s, 0 + 10 % pri prelaženju praga |
| nadzirani parametri releja | detekcija prenapona ili podnapona |
| DOPUNSKE INFORMACIJE | |
|---|---|
| [Us] nazivni napon napajanja | 24...240 V AC/DC 50/60 Hz +/- 10 % |
| sigurnosni podaci o pouzdanosti | B10d = 290000 |
| sigurnosni podaci o pouzdanosti | MTTFd = 308.2 godina |
| maksimalni ciklus merenja | 30 milisekundi ciklus merenja kao prava efektivna vrednost |
| ograničenje napona upravljačkog kola | - 15 % + 10 % Un |
| histerezis | 5-50 % od podešavanja praga |
| otpornost izolacije | > 500 MOhm pri 500 V DC između napajanja i izlaza releja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između merenja i izlaznog releja u skladu sa IEC 60664-1 |
| otpornost izolacije | > 1 MOhm pri 500 V DC između napajanja i merenja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između napajanja i izlaza releja u skladu sa IEC 60664-1 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između merenja i izlaznog releja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 1 MOhm pri 500 V DC između napajanja i merenja u skladu sa IEC 60664-1 |
| greška merenja | +/- 0.05 %/°C sa promenom temperature |
| greška merenja | < 1 % preko celog opsega sa promenom napona |
| broj operacija | <= 360 operacija/h punim opterećenjem |
| izlazni kontakti | 2 C/O |
| otpornost na mikroprekide | 10 milisekundi |
| polaritet | nereverzibilni polaritet na DC napajanju |
| radni položaj | bilo koja pozicija bez smanjenja karakteristika |
| skala osetljivosti | 15...150 V E1-M priključaka |
| skala osetljivosti | 30...300 V E2-M priključaka |
| skala osetljivosti | 60...600 V E3-M priključaka |
| Masa proizvoda | 0.08 kg |
| podešavanje praga | 10...100 % |
| Maksimalni napon preklapanja | 250 V AC/DC |
| vreme reseta | 1500 milisekundi kašnjenje |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...2 x 2.5 mm² (AWG 24...AWG 12) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| kašnjenje po ukljucenju | 600 milisekundi |
| [Ui] nazivni napon izolacije | 250 V u skladu sa IEC 60664-1 |
| [Ui] nazivni napon izolacije | 600 V u skladu sa IEC 60664-1 |
| kategorija prenapona | III u skladu sa IEC 60664-1 |
| oznake kvaliteta | CE |
| granice napona | 20.4-264 V AC/DC |
| držač za montažu | 35 mm simetrična DIN šina u skladu sa EN/IEC 60715 |
| nazivna izlazna struja | 5 A |
| lokalna signalizacija | uključen uređaj: LED (zelena) |
| lokalna signalizacija | relej ON: LED (žuta) |
| mehanička trajnost | 30000000 ciklusa |
| kompatibilnost | RM3 |
| materijal kućišta | samogasiva plastika |
| otpornost po priključcima | 150 mΩ pri E1-M priključaka |
| otpornost po priključcima | 300 mΩ pri E2-M priključaka |
| otpornost po priključcima | 600 mΩ pri E3-M priključaka |
| frekvencija upravljačkog kola | 40...70 Hz +/- 10 % |
| tačnost merenja | +/- 10 % vrednosti pune skale |
| Širina | 35 mm |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| maximum power consumption in W | 0.6 W DC |
| električna trajnost | 100000 ciklusa |
| tačnost ponavljanja | +/- 0.5 % za ulazno i kolo merenja |
| tačnost ponavljanja | +/- 2 % za kašnjenje |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | CSA |
| Standardi | EN/IEC 60255-6 |
| nerasut udarni talas | 4 kV u skladu sa IEC 60255-5 |
| nerasut udarni talas | 4 kV u skladu sa IEC 60664-1 |
| nerasut udarni talas | 4 kV u skladu sa IEC 61000-4-5 |
| dielektrični test napon | 2 kV AC 50 Hz, 1 min u skladu sa IEC 60255-5 |
| dielektrični test napon | 2 kV AC 50 Hz, 1 min u skladu sa IEC 60664-1 |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| otpornost na udare | 5 gn u skladu sa IEC 60068-2-27 |
| temperatura okoline za rad | -20-50 °C |
| otpornost na vibracije | 0.35 mm (f= 5-57.6 Hz) u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f= 57.6-150 Hz) u skladu sa IEC 60255-21-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključci) |
| IP stepen zaštite | IP30 u skladu sa IEC 60529 (kućište) |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| direktive | 73/23/EEC -niskonaponska direktiva |
| direktive | 89/336/EEC - elektromagnetna kompatibilnost |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C u skladu sa IEC 60068-2-30 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1504008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1504008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Ovaj Harmony RM35-U multifunkcionalni kontrolni relej omogućava nadzor kontrole napona. Ovaj modularni multifunkcionalni kontrolni relej idealan je za nadzor električnih vrednosti i varijacija napona u industrijskim i kontrolnim panelima zgrada. Primenjuje se na širok spektar industrijskih aplikacija automatizacije, kao što su oprema za podizanje, pakovanje, liftovi, tekstil, voda. Srednje širine sa širinom od 35 mm, omogućava fleksibilnu i laku instalaciju na DIN šinu, koristeći isti prostor kao i svaki modularni DIN uređaj od 3 pola. Takođe nudi memorijske funkcije koje se mogu birati, integrisani LED za indikaciju kontrolnog statusa, zaptivni poklopac, sa jednostavnim i preciznim podešavanjima sa vijčanim trimerima. Omogućava kontrolu automatskog isključivanja i informacije o greškama za brzu identifikaciju grešaka i rešavanje problema. Multifunkcionalni kontroler za široku primenu u ožičenim logičkim automatizovanim sistemima, idealan za renoviranje starih instalacija bez korišćenja PLC-a.
