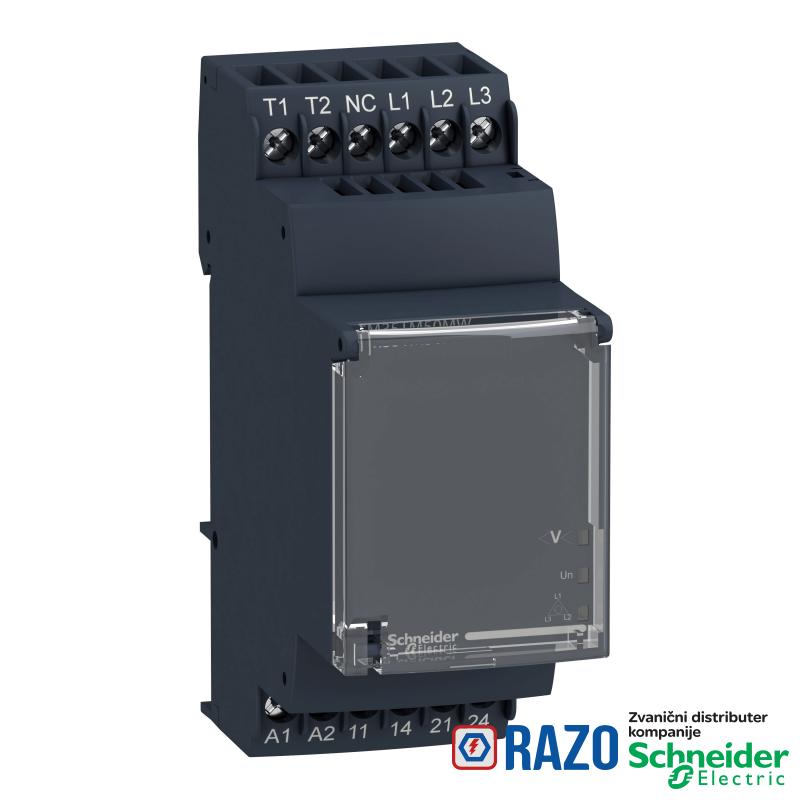

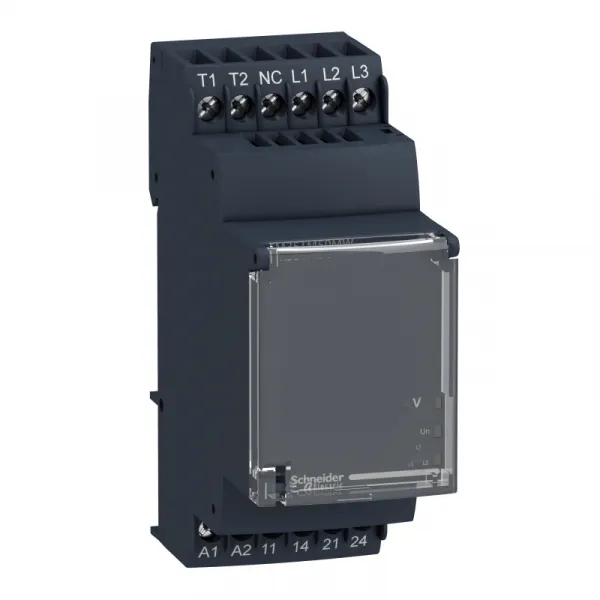

relej za kontrolu napona i temperature motora - RM35-T - 24..240 V AC/DC - 2 NO
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Zelio Control |
| opseg merenja | 208...480 V napon AC |
| opseg merenja | 0...20 Ohm detekcija kratkog spoja |
| preklopna moć u VA | 1250 VA |
| Tip proizvoda ili komponente | modularni relej merenja i kontrole |
| ime releja | RM35TM |
| Tip releja | relej kontrole temperature motora |
| specifične primene proizvoda | za trofazno napajanje |
| tip vremenskog kašnjenja | fiksno 0.3 s |
| nadzirani parametri releja | redosled faza |
| nadzirani parametri releja | temperatura motora preko PTC sondi |
| nadzirani parametri releja | detekcija gubitak faze |
| DOPUNSKE INFORMACIJE | |
|---|---|
| opseg napona | 176...528 V |
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| napon upravljačkog kola | <= 3.6 V od temperaturno upravljačko kolo (T1-T2 otvoreni priključci) |
| maksimalna struja preklapanja | 5 A AC |
| maksimalna struja preklapanja | 5 A DC |
| otpornost izolacije | > 500 MOhm pri 500 V DC između napajanja i izlaza releja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između merenja i izlaznog releja u skladu sa IEC 60664-1 |
| otpornost izolacije | > 1 MOhm pri 500 V DC između napajanja i merenja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između napajanja i izlaza releja u skladu sa IEC 60664-1 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između merenja i izlaznog releja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 1 MOhm pri 500 V DC između napajanja i merenja u skladu sa IEC 60664-1 |
| broj operacija | <= 360 operacija/h punog opterećenja |
| izlazni kontakti | 2 NO |
| snaga potrošnje u VA | 0-4 VA pri 24...240 V AC |
| označavanje | CE |
| vreme odziva | > 50 ms (ulaz Y1 (kontakt Y1-T1) i taster) |
| radni položaj | bilo koja pozicija bez smanjenja karakteristika |
| otpornost kroz priključke | 602 mΩ |
| struja kratkog spoja | 0.007 A temperaturno kolo (T1-T2 kratkospojeni priključci) |
| kategorija upotrebe | AC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-14 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| Masa proizvoda | 0.13 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Maksimalni napon preklapanja | 250 V DC |
| granice merenog napona | 176-528 V AC |
| vreme reseta | 10000 milisekundi izlaz |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| prag reseta | 1650 Ohm +/- 10 % za temperaturno upravljačko kolo |
| [Ui] nazivni napon izolacije | 400 V u skladu sa IEC 60664-1 |
| maximum resistance | 1500 Ω za senzor temperature pri 20 °C |
| kategorija prenapona | III u skladu sa IEC 60664-1 |
| prag okidanja | 3100 Ohm +/- 10 % za temperaturno upravljačko kolo |
| granice napona | 20.4-264 V AC |
| granice napona | 20.4-264 V DC |
| držač za montažu | 35 mm simetrična DIN šina u skladu sa EN/IEC 60715 |
| nazivna izlazna struja | 5 A |
| lokalna signalizacija | uključen uređaj: LED (zelena) |
| lokalna signalizacija | fazu releja (R2): LED (žuta) |
| lokalna signalizacija | temperaturu releja (R1): LED (žuta) |
| mehanička trajnost | 30000000 ciklusa |
| kompatibilnost | RM3 |
| materijal kućišta | samogasiva plastika |
| frekvencija upravljačkog kola | 50...60 Hz +/- 10 % |
| Širina | 35 mm |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| maximum power consumption in W | 0.5 W DC |
| električna trajnost | 10000 ciklusa |
| kašnjenje starta po uključenju napajanja | 500 milisekundi |
| Frekvencija napajanja | 50/60 Hz +/- 10 % |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | CSA |
| Standardi | EN/IEC 60255-6 |
| Standardi | IEC 60034-11-2 |
| nerasut udarni talas | 4 kV |
| dielektrični test napon | 2 kV AC 50 Hz, 1 min |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| otpornost na mikroprekide | 20 milisekundi pri 20.4 V |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 60255-21-1 |
| temperatura okoline za rad | -20-50 °C |
| otpornost na vibracije | 0.35 mm (f= 5-57.6 Hz) u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f= 57.6-150 Hz) u skladu sa IEC 60255-21-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključci) |
| IP stepen zaštite | IP30 u skladu sa IEC 60529 (kućište) |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| direktive | 73/23/EEC -niskonaponska direktiva |
| direktive | 89/336/EEC - elektromagnetna kompatibilnost |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C u skladu sa IEC 60068-2-30 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1504008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1504008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Ovaj Harmony RM35-T kontrolni relej omogućava nadzor napona motora i kontrole temperature. Ovaj modularni kontrolni relej idealan je za nadzor električnih vrednosti sa varijacijama napona i temperature pri kontroli pokretne opreme. Primenjuje se na širok spektar industrijskih aplikacija automatizacije, kao što su podizanje, pakovanje, liftovi, tekstil, voda. Srednje je debljine sa širinom od 35 mm, koji omogućava fleksibilnu i laku instalaciju na DIN šinu, koristeći isti prostor kao i svaki modularni DIN uređaj od 3 pola. Takođe nudi odabranu funkciju pamćenja, integralnu LED indikaciju kontrolnog statusa, zaptivni poklopac, sa jednostavnim i preciznim podešavanjima sa vijčanim trimerima. Korisniku pruža automatsko isključivanje i informacije o greškama za brzu identifikaciju grešaka i rešavanje problema. Multifunkcionalni kontroler za širok izbor u ožičenim logičkim automatizovanim sistemima, idealan za renoviranje starih instalacija bez korišćenja PLC-a.
