| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Zelio Control |
| opseg merenja | 183...528 V napon AC |
| preklopna moć u VA | 2000 VA |
| Tip proizvoda ili komponente | modularni relej merenja i kontrole |
| Broj faza mreže | trofazne |

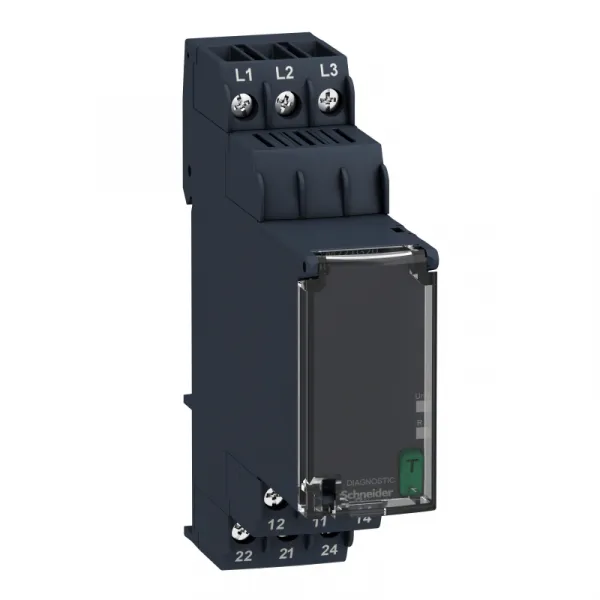

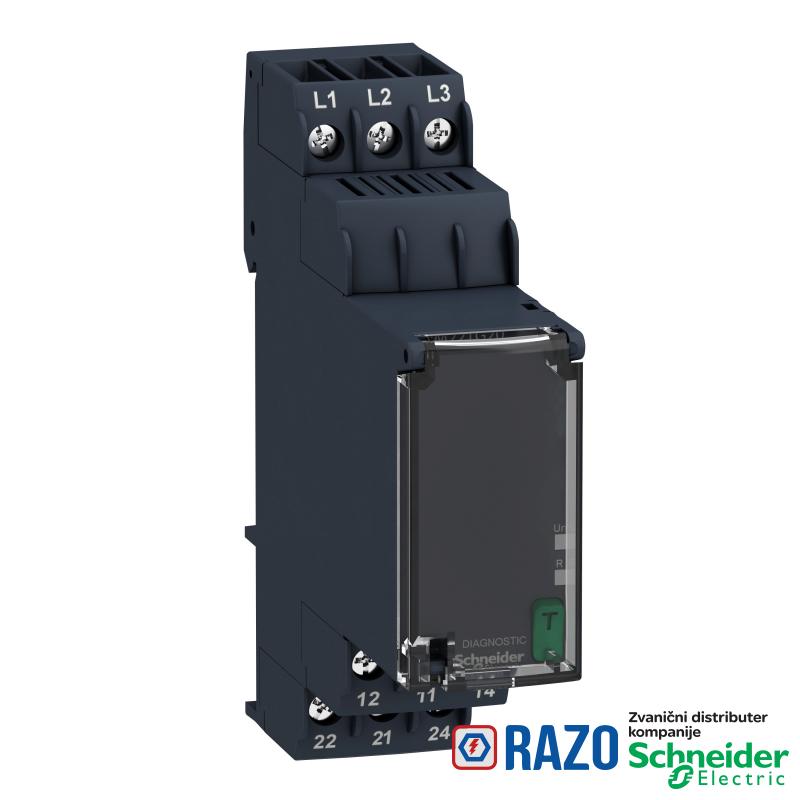

| ime releja | RM22TG |
| Tip releja | kontrolni relej |
| tip vremenskog kašnjenja | bez |
| nadzirani parametri releja | redosled faza |
| nadzirani parametri releja | detekcija gubitak faze |
| DOPUNSKE INFORMACIJE | |
|---|---|
| [Us] nazivni napon napajanja | 208...480 V AC |
| sigurnosni podaci o pouzdanosti | MTTFd = 924.6 godina |
| sigurnosni podaci o pouzdanosti | B10d = 850000 |
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| maksimalna struja preklapanja | 8 A AC |
| statusne LED lampice | relej ON: LED lampica (žuta) |
| statusne LED lampice | uključen uređaj: LED lampica (zelena) |
| izlazni kontakti | 2 C/O |
| snaga potrošnje u VA | 15-15 VA pri 480 V AC 60 Hz |
| materijal kontakata | bez kadmijuma |
| prag detekcije napona | < 100 V AC |
| vreme odziva | <= 200 ms |
| kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Masa proizvoda | 0.09 kg |
| Maksimalni napon preklapanja | 250 V AC |
| otpornost izolacije | > 100 MOhm pri 500 V DC u skladu sa IEC 60255-27 |
| vreme reseta | 1500 milisekundi pri maksimalnom naponu |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom |
| kategorija prenapona | III u skladu sa IEC 60664-1 |
| kategorija prenapona | III u skladu sa UL 508 |
| granice napona | 183-528 V AC |
| držač za montažu | 35 mm DIN šina u skladu sa EN/IEC 60715 |
| mehanička trajnost | 10000000 ciklusa |
| kompatibilnost | RM22 |
| materijal kućišta | samogasiva plastika |
| ograničenje napona upravljačkog kola | 183...528 V AC |
| pozicija montiranja ručice | bilo koja pozicija |
| Širina | 22.5 mm |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| električna trajnost | 100000 ciklusa |
| kašnjenje starta po uključenju napajanja | 650 milisekundi |
| frekvencija napajanja | 50...60 Hz +/- 10 % |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | EAC |
| Sertifikacija proizvoda | Kina RoHS |
| Sertifikacija proizvoda | RCM |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | CCC |
| Standardi | EN/IEC 60255-1 |
| dielektrični test napon | 2.5 kV AC 50 Hz, 1 min u skladu sa IEC 60255-27 |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| otpornost na mikroprekide | 10 milisekundi |
| otpornost na udare | 15 gn (trajanje = 11 milisekundi) za not in operation u skladu sa IEC 60068-2-27 |
| otpornost na udare | 5 gn (trajanje = 11 milisekundi) za u radu u skladu sa IEC 60068-2-27 |
| temperatura okoline za rad | -20-50 °C pri 60 Hz |
| temperatura okoline za rad | -20-60 °C pri 50 Hz AC/DC |
| otpornost na vibracije | 0.075 mm (f= 10-58.1 Hz) not in operation u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f= 10-58.1 Hz) not in operation u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 0.035 mm (f= 58.1-150 Hz) u radu u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 0.5 g (f= 58.1-150 Hz) u radu u skladu sa IEC 60068-2-6 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključci) |
| IP stepen zaštite | IP40 u skladu sa IEC 60529 (kućište) |
| IP stepen zaštite | IP50 u skladu sa IEC 60529 (prednji panel) |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| stepen zaprljanosti | 3 u skladu sa UL 508 |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 93-97 % pri 25-55 °C u skladu sa IEC 60068-2-30 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1504008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1504008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
