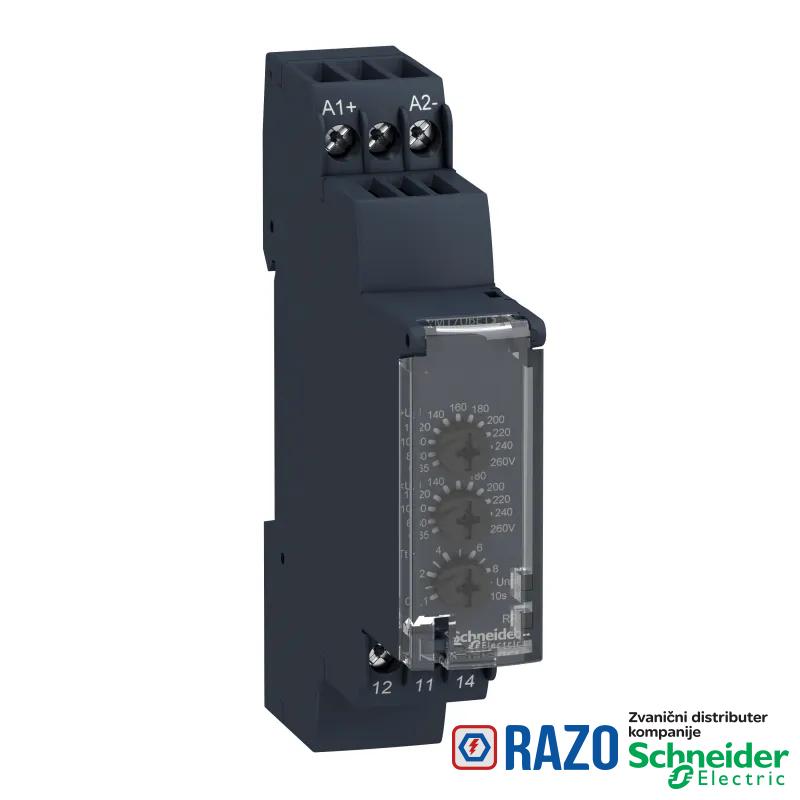

relej za kontrolu napona RM17-U - opseg 20..80 V AC
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| maksimalna struja preklapanja | 5 A AC/DC |
| Grupa proizvoda | Zelio Control |
| opseg merenja | 20...80 V napon AC 50/60 Hz |
| opseg merenja | 20...80 V napon DC |
| snaga potrošnje u VA | 0-3.9 VA AC |
| preklopna moć u VA | 1250 VA |
| Tip proizvoda ili komponente | modularni relej merenja i kontrole |
| kategorija upotrebe | AC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-14 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-14 u skladu sa IEC 60947-5-1 |
| ime releja | RM17UBE |
| Tip releja | relej kontrole napona |
| specifične primene proizvoda | za monofazno i DC napajanje |
| tip vremenskog kašnjenja | podesivo 0.1...10 s, 0 + 10 % pri prelaženju praga |
| nadzirani parametri releja | samonapajanje |
| nadzirani parametri releja | detekcija prenapona i podnapona |
| DOPUNSKE INFORMACIJE | |
|---|---|
| [Us] nazivni napon napajanja | 24...48 V AC/DC 50/60 Hz +/- 10 % |
| sigurnosni podaci o pouzdanosti | MTTFd = 502.2 godine |
| sigurnosni podaci o pouzdanosti | B10d = 470000 |
| maksimalni ciklus merenja | 150 milisekundi ciklus merenja kao prava efektivna vrednost |
| histerezis | 3-3 % fiksno od podešavanja praga |
| otpornost izolacije | > 500 MOhm pri 500 V DC u skladu sa IEC 60255-5 |
| otpornost izolacije | > 500 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| greška merenja | < 1 % preko celog opsega sa promenom napona |
| greška merenja | 0.2 %/°C sa promenom temperature |
| broj operacija | <= 360 operacija/h punim opterećenjem |
| izlazni kontakti | 1 C/O |
| otpornost na mikroprekide | 20 milisekundi |
| polaritet | nereverzibilni polaritet na DC napajanju |
| radni položaj | bilo koja pozicija bez smanjenja karakteristika |
| Masa proizvoda | 0.08 kg |
| Maksimalni napon preklapanja | 250 V AC/DC |
| vreme reseta | 1500 milisekundi kašnjenje |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...2 x 2.5 mm² (AWG 24...AWG 12) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| kašnjenje po ukljucenju | 100 milisekundi DC |
| kašnjenje po ukljucenju | 500 milisekundi AC |
| funkcionalnost | detekcija prenapona i podnapona |
| [Ui] nazivni napon izolacije | 250 V u skladu sa IEC 60664-1 |
| [Ui] nazivni napon izolacije | 400 V u skladu sa IEC 60664-1 |
| kategorija prenapona | III u skladu sa IEC 60664-1 |
| oznake kvaliteta | CE |
| granice napona | 15-100 V AC/DC |
| držač za montažu | 35 mm simetrična DIN šina u skladu sa EN/IEC 60715 |
| nazivna izlazna struja | 5 A |
| lokalna signalizacija | uključen uređaj: LED (zelena) |
| lokalna signalizacija | relej ON: LED (žuta) |
| mehanička trajnost | 30000000 ciklusa |
| kompatibilnost | RM17 |
| materijal kućišta | samogasiva plastika |
| frekvencija upravljačkog kola | 50...60 Hz +/- 10 % |
| tačnost merenja | +/- 10 % vrednosti pune skale |
| Širina | 17.5 mm |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| maximum power consumption in W | 1.6 W DC |
| električna trajnost | 100000 ciklusa |
| tačnost ponavljanja | +/- 0.5 % za ulazno i kolo merenja |
| tačnost ponavljanja | +/- 1 % za kašnjenje |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Standardi | EN/IEC 60255-6 |
| nerasut udarni talas | 4 kV u skladu sa IEC 60255-5 |
| nerasut udarni talas | 4 kV u skladu sa IEC 60664-1 |
| nerasut udarni talas | 4 kV u skladu sa IEC 61000-4-5 |
| dielektrični test napon | 2 kV AC 50 Hz, 1 min u skladu sa IEC 60255-5 |
| dielektrični test napon | 2 kV AC 50 Hz, 1 min u skladu sa IEC 60664-1 |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| otpornost na udare | 5 gn u skladu sa IEC 60068-2-27 |
| temperatura okoline za rad | -20-50 °C |
| otpornost na vibracije | 0.35 mm (f= 5-57.6 Hz) u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f= 57.6-150 Hz) u skladu sa IEC 60255-21-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključci) |
| IP stepen zaštite | IP30 u skladu sa IEC 60529 (kućište) |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| direktive | 73/23/EEC -niskonaponska direktiva |
| direktive | 89/336/EEC - elektromagnetna kompatibilnost |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C u skladu sa IEC 60068-2-30 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1504008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1504008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Ovaj Harmony RM17-UB relej omogućava nadzor kontrole napona u jednofaznim mrežama. Ovaj modularni multifunkcionalni monofazni relej kontrole napona idealan je za nadzor električnih vrednosti u industrijskim i kontrolnim panelima zgrada. Primenjuje se na širok spektar industrijskih aplikacija automatizacije, kao što su oprema za podizanje, pakovanje, liftovi, tekstil, voda. Jedan od najtanjih na tržištu sa širinom 17,5 mm, omogućava fleksibilnu i laku instalaciju na DIN šinu, koristeći isti prostor kao i bilo koji modularni jednopolni DIN uređaj. Takođe nudi zaptivni poklopac, jednostavna i precizna podešavanja sa vijčanim trimerima. Omogućava kontrolu automatskog isključivanja i informacije o greškama za brzu identifikaciju grešaka i rešavanje problema. Multifunkcionalni kontroler za široku primenu u ožičenim logičkim automatizovanim sistemima, idealan za renoviranje starih instalacija bez korišćenja PLC-a.
