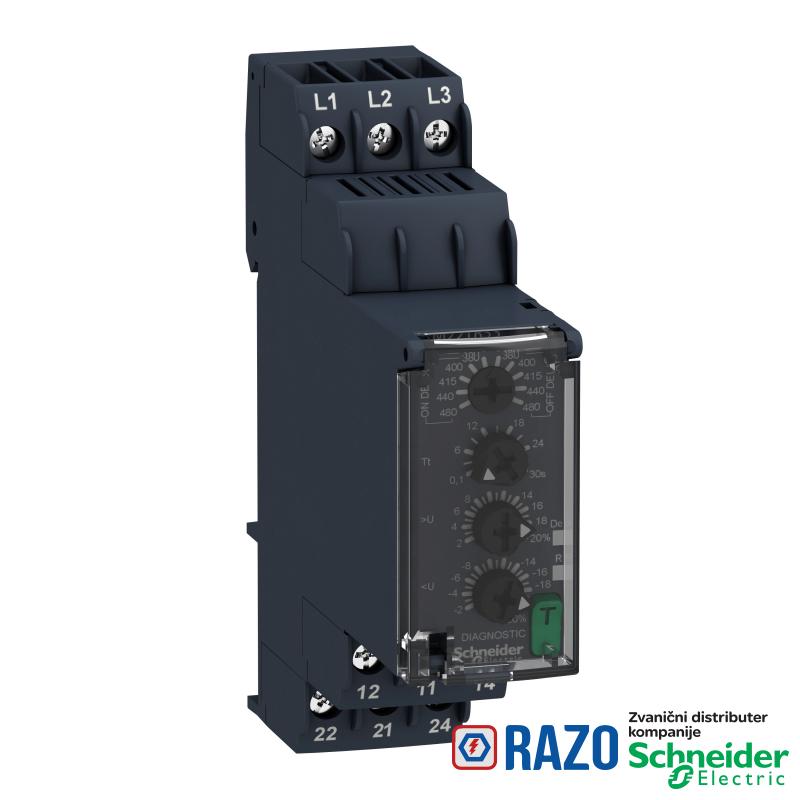

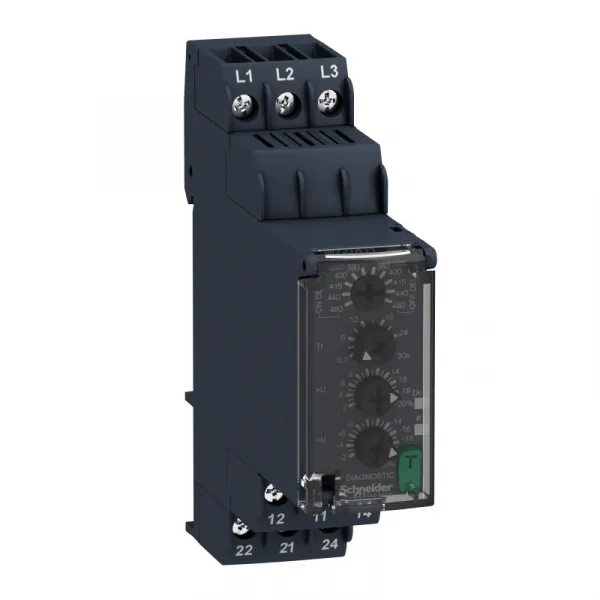

naponski kontrolni relej - trofazni - 380…480 VAC, 2 C/O
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Zelio Control |
| opseg merenja | 380...480 V napon AC |
| preklopna moć u VA | 2000 VA |
| Tip proizvoda ili komponente | modularni relej merenja i kontrole |
| Broj faza mreže | trofazne |
| ime releja | RM22TR |
| Tip releja | kontrolni relej |
| tip vremenskog kašnjenja | podesivo 0.1...30 s, +/- 10 % vrednosti pune skale pri prelaženju praga Tt |
| nadzirani parametri releja | detekcija prenapona i podnapona |
| nadzirani parametri releja | redosled faza |
| nadzirani parametri releja | detekcija gubitak faze |
| DOPUNSKE INFORMACIJE | |
|---|---|
| [Us] nazivni napon napajanja | 380...480 V AC |
| opseg napona | 380...480 V međufazno |
| sigurnosni podaci o pouzdanosti | MTTFd = 388.1 years |
| sigurnosni podaci o pouzdanosti | B10d = 350000 |
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| maksimalni ciklus merenja | 150 milisekundi ciklus merenja kao prava efektivna vrednost |
| drift praga prekidanja | <= 0.05 % per degree centigrade u zavisnosti od dopustive temperature okoline |
| drift praga prekidanja | <= 1 % within the supply voltage range |
| maksimalna struja preklapanja | 8 A AC |
| histerezis | 2-2 % fiksno od selectable |
| greška merenja | < 1 % preko celog opsega sa promenom napona |
| greška merenja | < 0.05 %/°C sa promenom temperature |
| statusne LED lampice | relej ON: LED lampica (žuta) |
| statusne LED lampice | uključen uređaj: LED lampica (zelena) |
| izlazni kontakti | 2 C/O |
| snaga potrošnje u VA | 15-15 VA pri 480 V AC 60 Hz |
| materijal kontakata | bez kadmijuma |
| prag detekcije napona | < 100 V AC |
| vreme odziva | <= 300 ms |
| podešavanje tačnosti praga okidanja | +/- 10 % of the full scale |
| kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Masa proizvoda | 0.09 kg |
| Maksimalni napon preklapanja | 250 V AC |
| otpornost izolacije | > 100 MOhm pri 500 V DC u skladu sa IEC 60255-27 |
| vreme reseta | 1500 milisekundi pri maksimalnom naponu |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom |
| funkcionalnost | detekcija prenapona i podnapona |
| kategorija prenapona | III u skladu sa IEC 60664-1 |
| kategorija prenapona | III u skladu sa UL 508 |
| drift vremenskog kašnjenja | <= 0.05 % per degree centigrade u zavisnosti od dopustive temperature okoline |
| drift vremenskog kašnjenja | <= 1 % within the supply voltage range |
| podešavanje tačnosti vremena kašnjenja | 10 tačka |
| granice napona | 304-576 V AC |
| držač za montažu | 35 mm DIN šina u skladu sa EN/IEC 60715 |
| nazivna izlazna struja | 8 A |
| mehanička trajnost | 10000000 ciklusa |
| kompatibilnost | RM22 |
| materijal kućišta | samogasiva plastika |
| ograničenje napona upravljačkog kola | - 20 % + 20 % Un |
| podešavanje praga napona | 2...20 % izabranog Un |
| pozicija montiranja ručice | bilo koja pozicija |
| Širina | 22.5 mm |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| električna trajnost | 100000 ciklusa |
| kašnjenje starta po uključenju napajanja | 650 milisekundi |
| frekvencija napajanja | 50...60 Hz +/- 10 % |
| tačnost ponavljanja | +/- 0.5 % za ulazno i kolo merenja |
| tačnost ponavljanja | +/- 3 % za kašnjenje |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | Kina RoHS |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | RCM |
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | EAC |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | UL |
| Standardi | EN/IEC 60255-1 |
| dielektrični test napon | 2.5 kV AC 50 Hz, 1 min u skladu sa IEC 60255-27 |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| otpornost na mikroprekide | 10 milisekundi |
| otpornost na udare | 15 gn (trajanje = 11 milisekundi) za not in operation u skladu sa IEC 60068-2-27 |
| otpornost na udare | 5 gn (trajanje = 11 milisekundi) za u radu u skladu sa IEC 60068-2-27 |
| temperatura okoline za rad | -20-50 °C pri 60 Hz |
| temperatura okoline za rad | -20-60 °C pri 50 Hz AC/DC |
| otpornost na vibracije | 0.075 mm (f= 10-58.1 Hz) not in operation u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f= 10-58.1 Hz) not in operation u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 0.035 mm (f= 58.1-150 Hz) u radu u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 0.5 g (f= 58.1-150 Hz) u radu u skladu sa IEC 60068-2-6 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključci) |
| IP stepen zaštite | IP40 u skladu sa IEC 60529 (kućište) |
| IP stepen zaštite | IP50 u skladu sa IEC 60529 (prednji panel) |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| stepen zaprljanosti | 3 u skladu sa UL 508 |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 93-97 % pri 25-55 °C u skladu sa IEC 60068-2-30 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1504008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1504008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
Ovaj Harmony RM22-TR relej omogućava nadzor faze i podnapona/preopterećenja u 3-faznim mrežama. Ovaj modularni višefunkcionalni 3-fazni kontrolni relej idealan je za nadzor električnih vrednosti u industrijskim i kontrolnim panelima za zgrade. Primenjuje se na širok spektar industrijskih aplikacija automatizacije, kao što su podizanje, pakovanje, liftovi, tekstil, voda. Jedan je od tanjih sa širinom 22,5 mm, što omogućava fleksibilnu i laku instalaciju na DIN šinu, koristeći isti prostor kao i bilo koji modularni DIN uređaj 1 pola. Takođe nudi dijagnostičko dugme, zaptivni poklopac, jednostavna i precizna podešavanja sa vijčanim trimerima. Korisniku pruža automatsko isključivanje i informacije o greškama za brzu identifikaciju grešaka i rešavanje problema. Multifunkcionalni kontroler za širok izbor u ožičenim logičkim automatizovanim sistemima, idealan za renoviranje starih instalacija bez korišćenja PLC-a.
