OSNOVNE INFORMACIJE

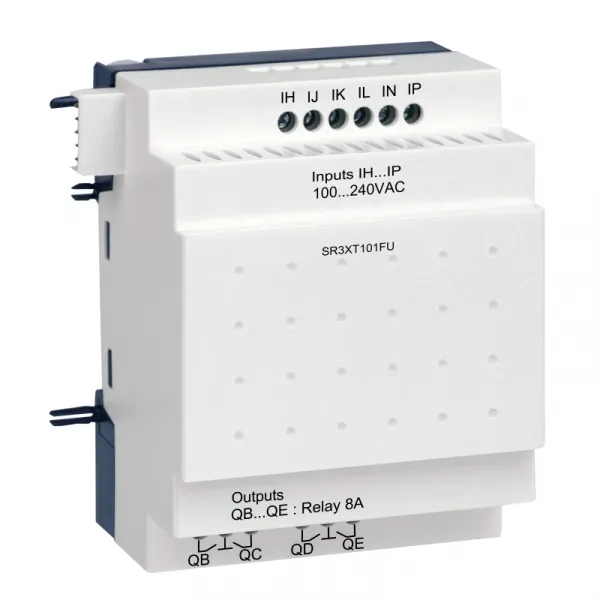

Grupa proizvoda	Zelio Logic
Tip proizvoda ili komponente	digitalni I/O modul proširenja

DOPUNSKE INFORMACIJE
tip i sastav kontakta	NO za relejni izlaz
impedansa ulaza	350 kOhm za digitalni ulaz
frekvencija digitalnog ulaza	47...53 Hz
frekvencija digitalnog ulaza	57...63 Hz
Broj izlaza	4 relej
termička struja izlaza	8 A za sva 4 izlaza za relejni izlaz
napon digitalnog ulaza	100...240 V AC
broj linija za Ladder	120-120 sa ladder programiranje
vreme čuvanja	10 godina pri 25 °C
drift sata	12 min/godina pri 0-55 °C
struja digitalnog ulaza	0.6 mA
current state 1 guaranteed	>= 0.17 mA (digitalni ulaz)
vreme odziva	50 ms sa ladder programiranje (iz stanja 0 do stanja 1) za digitalni ulaz
vreme odziva	50 ms sa ladder programiranje (iz stanja 1 do stanja 0) za digitalni ulaz
vreme odziva	50...255 ms sa FBD programiranje (iz stanja 0 do stanja 1) za digitalni ulaz
vreme odziva	50...255 ms sa FBD programiranje (iz stanja 1 do stanja 0) za digitalni ulaz
vreme odziva	10 ms (iz stanja 0 do stanja 1) za relejni izlaz
vreme odziva	5 ms (iz stanja 1 do stanja 0) za relejni izlaz
Masa proizvoda	0.2 kg
[Uimp] nazivni podnosivi impulsni napon	4 kV u skladu sa EN/IEC 60947-1 i EN/IEC 60664-1
naponsko stanje 0 garantovano	<= 40 V za digitalni ulaz
ograničenje napona izlaza	5...30 V DC (relejni izlaz)
ograničenje napona izlaza	24...250 V AC
električna trajnost	AC-15: 500000 ciklusa pri 230 V, 0.9 A za relejni izlaz u skladu sa EN/IEC 60947-5-1
električna trajnost	AC-12: 500000 ciklusa pri 230 V, 1.5 A za relejni izlaz u skladu sa EN/IEC 60947-5-1
električna trajnost	DC-13: 500000 ciklusa pri 24 V, 0.6 A za relejni izlaz u skladu sa EN/IEC 60947-5-1
električna trajnost	DC-12: 500000 ciklusa pri 24 V, 1.5 A za relejni izlaz u skladu sa EN/IEC 60947-5-1
povezivanje - priključci	vijčani priključci, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom
povezivanje - priključci	vijčani priključci, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) fleksibilni sa kablovskim završetkom
povezivanje - priključci	vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) polukruti
povezivanje - priključci	vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) jednožični
povezivanje - priključci	vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) jednožični
naponsko stanje 1 garantovano	>= 79 V za digitalni ulaz
current state 0 guaranteed	<= 0.5 mA (digitalni ulaz)
ograničenje napona napajanja	85-264 V
kategorija prenapona	III u skladu sa EN/IEC 60664-1
mehanička trajnost	10000000 ciklusa za relejni izlaz
Moment pritezanja	0.5 N.m
preklopna moć u mA	>= 10 mA pri 12 V (relejni izlaz)
frekvencija operacija u Hz	0.1 Hz (pri Ie) za relejni izlaz
frekvencija operacija u Hz	10 Hz (bez opterećenja) za relejni izlaz
broj digitalnih ulaza	6
vreme ciklusa	6-90 milisekundi
zaštita od promene polariteta	sa
Frekvencija napajanja	50/60 Hz
provera	programska memorija pri svakom pokretanju
[Us] nazivni napon	100...240 V AC

OKRUžENJE
Sertifikacija proizvoda	GOST
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	C-Tick
Sertifikacija proizvoda	GL
Standardi	EN/IEC 60068-2-27 Ea
Standardi	EN/IEC 61000-4-12
Standardi	EN/IEC 61000-4-3
Standardi	EN/IEC 61000-4-2 nivo 3
Standardi	EN/IEC 61000-4-5
Standardi	EN/IEC 61000-4-6 nivo 3
Standardi	EN/IEC 60068-2-6 Fc
Standardi	EN/IEC 61000-4-11
Standardi	EN/IEC 61000-4-4 nivo 3
emisije vezane sa vodovima i zračenjem	klasa B u skladu sa EN 55022-11 grupa 1
temperatura okoline za rad	-20-40 °C u ormanu bez ventilacije u skladu sa IEC 60068-2-1 i IEC 60068-2-2
temperatura okoline za rad	-20-55 °C u skladu sa IEC 60068-2-1 i IEC 60068-2-2
Karakteristike okruženja	EMC direktiva u skladu sa EN/IEC 61000-6-2
Karakteristike okruženja	EMC direktiva u skladu sa EN/IEC 61000-6-3
Karakteristike okruženja	EMC direktiva u skladu sa EN/IEC 61000-6-4
Karakteristike okruženja	EMC direktiva u skladu sa EN/IEC 61131-2 zone B
Karakteristike okruženja	niskonaponska u skladu sa EN/IEC 61131-2
IP stepen zaštite	IP20 u skladu sa IEC 60529 (priključni blok)
IP stepen zaštite	IP40 u skladu sa IEC 60529 (prednji panel)
stepen zaprljanosti	2 u skladu sa EN/IEC 61131-2
Temperatura okoline za skladištenje	-40-70 °C
relativna vlažnost	95-95 % bez kondenzacije ili kapljica vode
maximum altitude transport	3048 m
Nadmorska visina za rad	2000 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP060406EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI0604006EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
