OSNOVNE INFORMACIJE
koeficijent upotrebe	20 %
napon upravljačkog kola	120 V AC 50/60 Hz

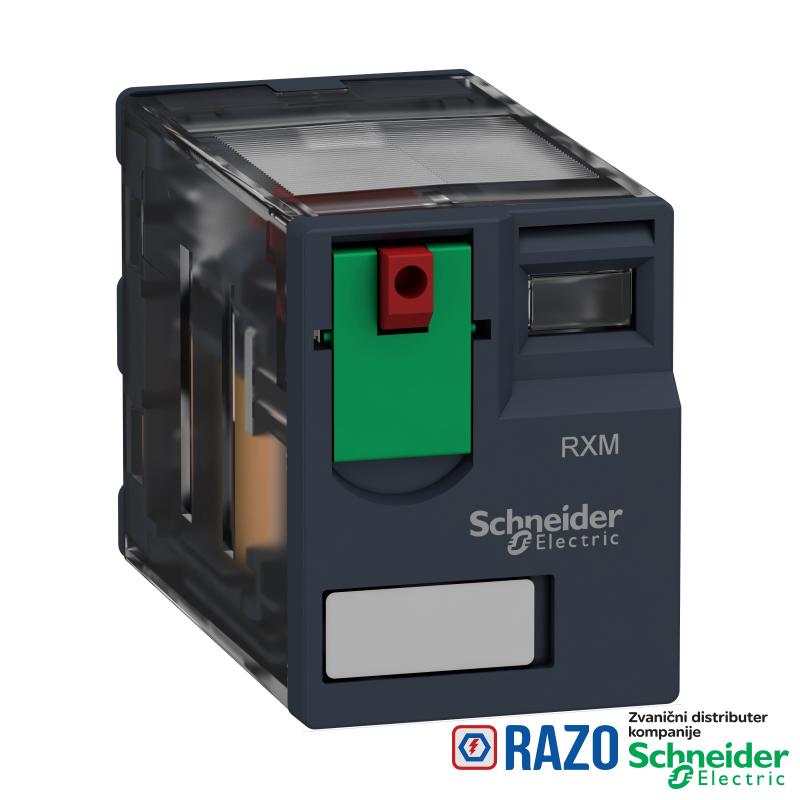

Grupa proizvoda	Zelio Relay
Tip proizvoda ili komponente	utični relej
statusne LED lampice	bez
Tip upravljanja	test taster čiji se položaj može zaključati (LTB)
ime serije	minijaturni
tip kontakata i sastav	4 C/O
Kratko ime uređaja	RXM
[Ithe] dozvoljena termička struja u ormanu	6 A pri -40-55 °C

DOPUNSKE INFORMACIJE
maksimalna moć preklapanja	1500 VA/168 W
sigurnosni podaci o pouzdanosti	B10d = 100000
prosečna potrošnja	1.2 VA pri 60 Hz
broj operacija	<= 1200 ciklusa/h pod opterećenjem
broj operacija	<= 18000 ciklusa/h bez opterećenja
kategorija zaštite	RT I
test nivoi	nivo A
materijal kontakata	AgNi
reset vremena	20 milisekundi
oblik pina	ravni
Masa proizvoda	0.037 kg
CAD ukupna visina	79 mm
maksimalni napon preklapanja	250 V u skladu sa IEC
prosečan otpor	3630 Ω pri 20 °C +/- 15 %
prezentacija uređaja	kompletan proizvod
nazivno ograničenje napona	96...132 V AC
[Ie] nazivna radna struja	3 A pri 28 V (DC) NC u skladu sa IEC
[Ie] nazivna radna struja	3 A pri 250 V (AC) NC u skladu sa IEC
[Ie] nazivna radna struja	6 A pri 28 V (DC) NO u skladu sa IEC
[Ie] nazivna radna struja	6 A pri 250 V (AC) NO u skladu sa IEC
[Ie] nazivna radna struja	6 A pri 277 V (AC) u skladu sa UL
[Ie] nazivna radna struja	8 A pri 30 V (DC) u skladu sa UL
[Ui] nazivni napon izolacije	250 V u skladu sa IEC
[Ui] nazivni napon izolacije	300 V u skladu sa CSA
[Ui] nazivni napon izolacije	300 V u skladu sa UL
električna trajnost	100000 ciklusa za rezistivno opterećenje
mehanička trajnost	10000000 ciklusa
kompatibilnost	RXM
Radni položaj	bilo koja pozicija
vreme uključenja/isključenja	20 ms
struja opterećenja	6 A pri 250 V AC
struja opterećenja	6 A pri 28 V DC
[Uimp] nazivni podnosivi impulsni napon	2.5 kV tokom 1.2/50 µs
prag napona propada	>= 0.15 Uc
minimalna preklopna moć	170 mW pri 10 mA, 17 V
CAD ukupna dubina	78.45 mm
prosečna potrošnja u VA	1.2-1.2 pri 60 Hz

OKRUžENJE
Sertifikacija proizvoda	RoHS
Sertifikacija proizvoda	GOST
Sertifikacija proizvoda	REACH
Sertifikacija proizvoda	CE
Sertifikacija proizvoda	Lloyd's
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
Standardi	UL 508
Standardi	EN/IEC 61810-1
Standardi	CSA C22.2 No 14
Stepen zaprljanosti	2
temperatura okoline za rad	-40-55 °C
dielektrična snaga	1300 V AC između kontakata sa mikrorazdvajanje izolacijom
dielektrična snaga	2000 V AC između kalema i kontakta sa ojačana izolacijom
dielektrična snaga	2000 V AC između polova sa osnovna izolacijom
otpornost na vibracije	3 gn, amplituda = +/- 1 mm (f = 10-150 Hz)5 ciklusa u radu
otpornost na vibracije	5 gn, amplituda = +/- 1 mm (f = 10-150 Hz)5 ciklusa kada uređaj nije u radu
otpornost na udare	10 gn za u radu
otpornost na udare	30 gn za kada uređaj nije u radu
IP stepen zaštite	IP40 u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje	-40-85 °C

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1511008EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
