OSNOVNE INFORMACIJE
tip digitalnog izlaza	relej
Grupa proizvoda	Zelio Time

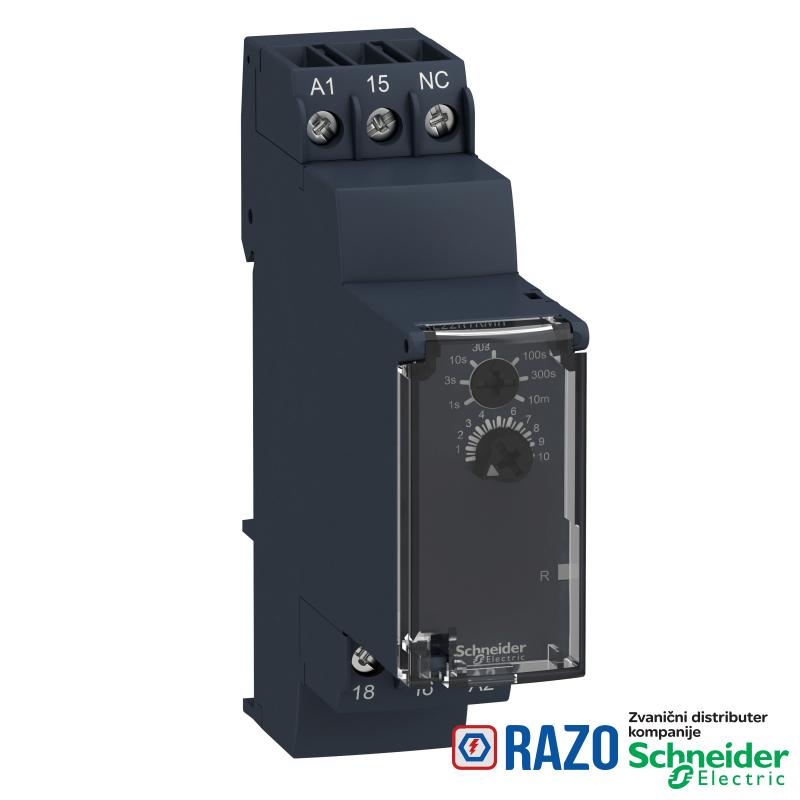

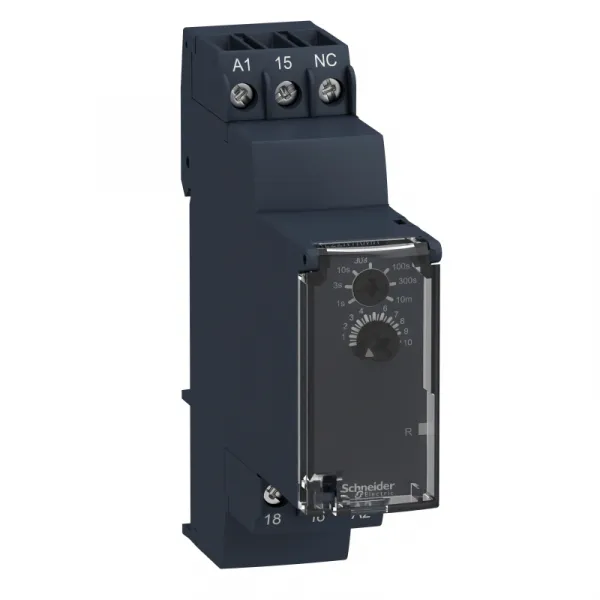

Tip proizvoda ili komponente	modularni vremenski relej
nazivna izlazna struja	5 A
Kratko ime uređaja	RE22

DOPUNSKE INFORMACIJE
snaga potrošnje u W	2 W pri 240 V DC
sigurnosni podaci o pouzdanosti	MTTFd = 194 years
sigurnosni podaci o pouzdanosti	B10d = 180000
tip i sastav kontakta	1 C/O vremenski podesivi kontakt, bez kadmijuma
podešavanje tačnosti kašnjenja	+/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1
puzna staza	4 kV/3 u skladu sa IEC 60664-1
maximum delay response	200 milisekundi
način upravljanja	zakretna ručica
otpornost izolacije	100 MOhm pri 500 V DC u skladu sa IEC 60664-1
otpornost na mikroprekide	10 milisekundi
snaga potrošnje u VA	3-3 VA pri 240 V AC
preklopna moć u VA	1250 VA
maksimalna struja preklapanja	5 A
opseg napona	0.85...1.1 Us
Masa proizvoda	0.1 kg
pozicija montaže	bilo koja pozicija
naponski drift	+/- 0.2 %/V
vreme reseta	100 milisekundi pri isključenju
maksimalni napon preklapanja	250 V AC
povezivanje - priključci	vijčani priključci, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jednožični bez kablovskog završetka
povezivanje - priključci	vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka
povezivanje - priključci	vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom
povezivanje - priključci	vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom
contacts type and composition	1 C/O
funkcionalnost	vremenska zakasnelo isključenje
temperaturni drift	+/- 0.05 %/°C
[Us] nazivni napon napajanja	24...240 V AC/DC 50/60 Hz
opseg vremenskog kašnjenja	10...100 s
opseg vremenskog kašnjenja	1...10 min
opseg vremenskog kašnjenja	1...10 s
opseg vremenskog kašnjenja	0.3...3 s
opseg vremenskog kašnjenja	3...30 s
opseg vremenskog kašnjenja	0.05...1 s
opseg vremenskog kašnjenja	30...300 s
minimalna struja preklapanja	10 mA pri 5 V DC
kategorija prenapona	III u skladu sa IEC 60664-1
Napon ulaza	<= 2.4 V
držač za montažu	35 mm DIN šina u skladu sa EN/IEC 60715
električna trajnost	100000 ciklusa, 2 A pri 24 V, DC-1
električna trajnost	100000 ciklusa, 5 A pri 250 V, AC-1
mehanička trajnost	10000000 ciklusa
materijal kućišta	samogasivi
statusne LED lampice	zelena LED backlight (trajna) za dial pointer indication
statusne LED lampice	žuta LED lampica (trajna) za output relay energised
statusne LED lampice	žuta LED lampica (trajna) za uključen uređaj
[Uimp] nazivni podnosivi impulsni napon	5 kV za 1.2-50 mikrosekundi u skladu sa IEC 60664-1
Širina	22.5 mm
time delay type	K
tip kašnjenja	K
moment pritezanja	0.6-1 N.m u skladu sa IEC 60947-1
frekvencija napajanja	50...60 Hz +/- 5 %
tačnost ponavljanja	+/- 0.5 % u skladu sa IEC 61812-1

OKRUžENJE
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	Kina RoHS
Sertifikacija proizvoda	RCM
Sertifikacija proizvoda	CE
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	UL
Temperatura okoline za rad uređaja	-20-60 °C
Standardi	IEC 61812-1
Standardi	UL 508
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
dielektrična snaga	2.5 kV za 1 mA/1 minut pri 50 Hz between relay output and power supply sa basic insulation u skladu sa IEC 61812-1
otpornost na udare	15 gn kada uređaj nije u radu za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na udare	5 gn u radu za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	20 m/s² (f= 10-150 Hz) u skladu sa IEC 60068-2-6
stepen zaprljanosti	3 u skladu sa IEC 60664-1
direktive	2006/95/EC - niskonaponska direktiva
direktive	2004/108/EC - elektromagnetna kompatibilnost
Temperatura okoline za skladištenje	-40-70 °C
relativna vlažnost	95-95 % pri 25-55 °C
IP stepen zaštite	N/A
IP stepen zaštite	N/A
IP stepen zaštite	N/A

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1401008EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1401008EN
EU RoHS direktiva	Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
