OSNOVNE INFORMACIJE
tip digitalnog izlaza	relej
Grupa proizvoda	Zelio Time

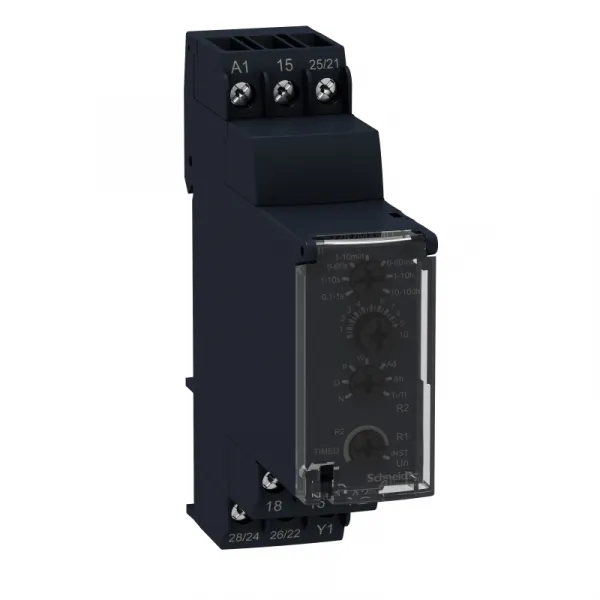

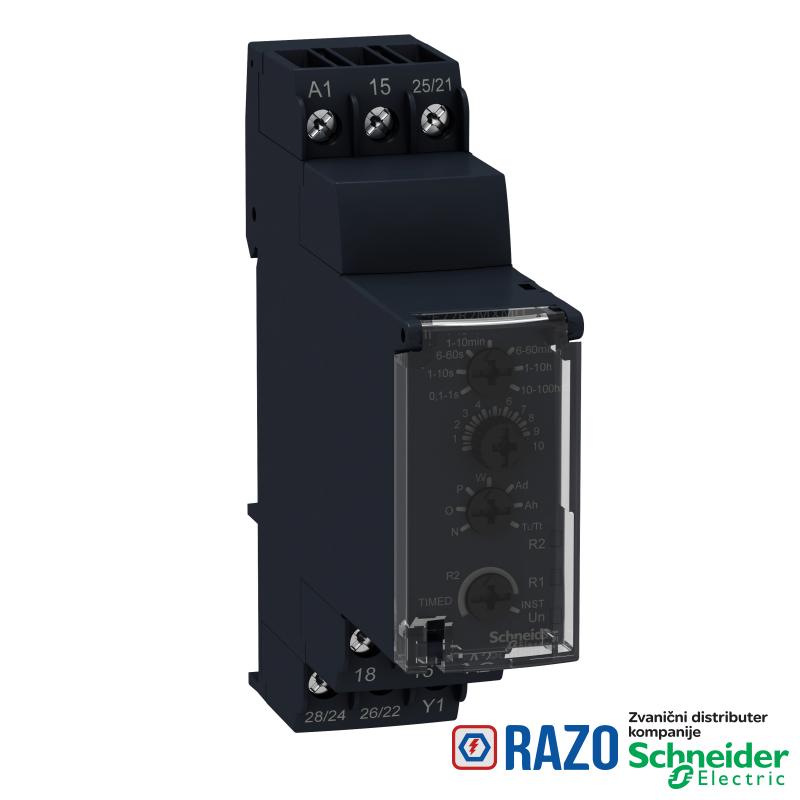

Tip proizvoda ili komponente	modularni vremenski relej
nazivna izlazna struja	8 A
Kratko ime uređaja	RE22

DOPUNSKE INFORMACIJE
snaga potrošnje u W	0.7 W pri 24 V DC
sigurnosni podaci o pouzdanosti	B10d = 170000
sigurnosni podaci o pouzdanosti	MTTFd = 182.6 godina
tip i sastav kontakta	1 C/O vremenski podesivi kontakt
tip i sastav kontakta	1 C/O vremenski podesivi ili trenutni kontakti
podešavanje tačnosti kašnjenja	+/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1
maximum delay response	100 milisekundi
način upravljanja	zakretna ručica prednji panel
otpornost izolacije	100 MOhm pri 500 V DC u skladu sa IEC 60664-1
otpornost na mikroprekide	10 milisekundi
snaga potrošnje u VA	50-50 VA pri 240 V AC
minimalno trajanje impulsa	30 milisekundi
minimalno trajanje impulsa	100 milisekundi podopterećenje
maksimalna struja preklapanja	8 mA
opseg napona	0.85...1.1 Us
Masa proizvoda	0.09 kg
pozicija montaže	bilo koja pozicija u odnosu na normalnu vertikalnu montažnu ploču
naponski drift	+/- 0.2 %/V
vreme reseta	120 milisekundi pri isključenju
maksimalni napon preklapanja	250 V
povezivanje - priključci	vijčani priključci, 2 x 1.5 mm² sa kablovskim završetkom
povezivanje - priključci	vijčani priključci, 2 x 2.5 mm² bez kablovskog završetka
contacts type and composition	2 C/O
funkcionalnost	više funkcija
temperaturni drift	+/- 0.05 %/°C
[Us] nazivni napon napajanja	24...240 V AC
[Us] nazivni napon napajanja	24 V DC
opseg vremenskog kašnjenja	0.1...1 s
opseg vremenskog kašnjenja	1...10 h
opseg vremenskog kašnjenja	1...10 s
opseg vremenskog kašnjenja	6...60 min
opseg vremenskog kašnjenja	10...100 h
opseg vremenskog kašnjenja	6...60 s
opseg vremenskog kašnjenja	1...10 min
minimalna struja preklapanja	10 mA pri 5 V
držač za montažu	35 mm DIN šina u skladu sa EN/IEC 60715
električna trajnost	100000 ciklusa za rezistivno opterećenje, 8 A pri 250 V, AC
mehanička trajnost	10000000 ciklusa
Prekidna moć	2000 VA
materijal kućišta	samogasivi
statusne LED lampice	zelena LED lampica (treperenje) za vremenska funkcija aktivna
statusne LED lampice	zelena LED lampica (trajna) za uključen uređaj
statusne LED lampice	žuta LED lampica za kalem pod naponom
[Uimp] nazivni podnosivi impulsni napon	5 kV za 1.2-50 mikrosekundi u skladu sa IEC 60664-1
[Uimp] nazivni podnosivi impulsni napon	5 kV u skladu sa IEC 61812-1
Širina	22.5 mm
time delay type	Ad, Ah, N, O, P, Pt, TI, Tt, W
tip kašnjenja	Pt
tip kašnjenja	O
tip kašnjenja	P
tip kašnjenja	A
tip kašnjenja	Tl
tip kašnjenja	Ah
tip kašnjenja	N
tip kašnjenja	Tt
tip kašnjenja	W
moment pritezanja	0.6-1 N.m u skladu sa IEC 60947-1
frekvencija napajanja	50...60 Hz +/- 5 %
tačnost ponavljanja	+/- 0.5 % u skladu sa IEC 61812-1

OKRUžENJE
Sertifikacija proizvoda	Kina RoHS
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	cULus
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	CE
Sertifikacija proizvoda	RCM
Temperatura okoline za rad uređaja	-20-60 °C
Standardi	IEC 61812-1
Standardi	EN 61000-6-1
Standardi	EN 61000-6-3
Standardi	EN 61000-6-4
Standardi	EN 61000-6-2
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
dielektrična snaga	2.5 kV za 1 mA/1 minut pri 50 Hz u skladu sa IEC 61812-1
otpornost na udare	15 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	20 m/s² (f= 10-150 Hz) u skladu sa IEC 60068-2-6
direktive	2006/95/EC - niskonaponska direktiva
direktive	2004/108/EC - elektromagnetna kompatibilnost
Temperatura okoline za skladištenje	-30-60 °C
relativna vlažnost	93-93 %, bez kondenzacije u skladu sa IEC 60068-2-30
IP stepen zaštite	N/A
IP stepen zaštite	N/A
IP stepen zaštite	N/A

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1401008EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1401008EN
EU RoHS direktiva	Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
