OSNOVNE INFORMACIJE
tip digitalnog izlaza	tranzistorski
Grupa proizvoda	Zelio Time

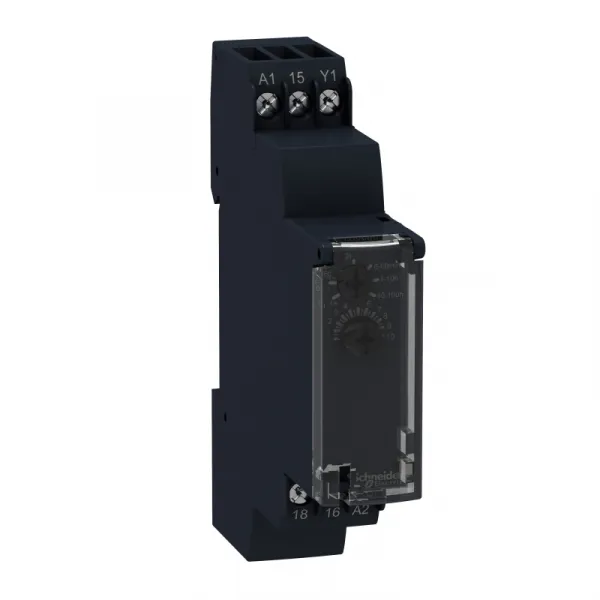

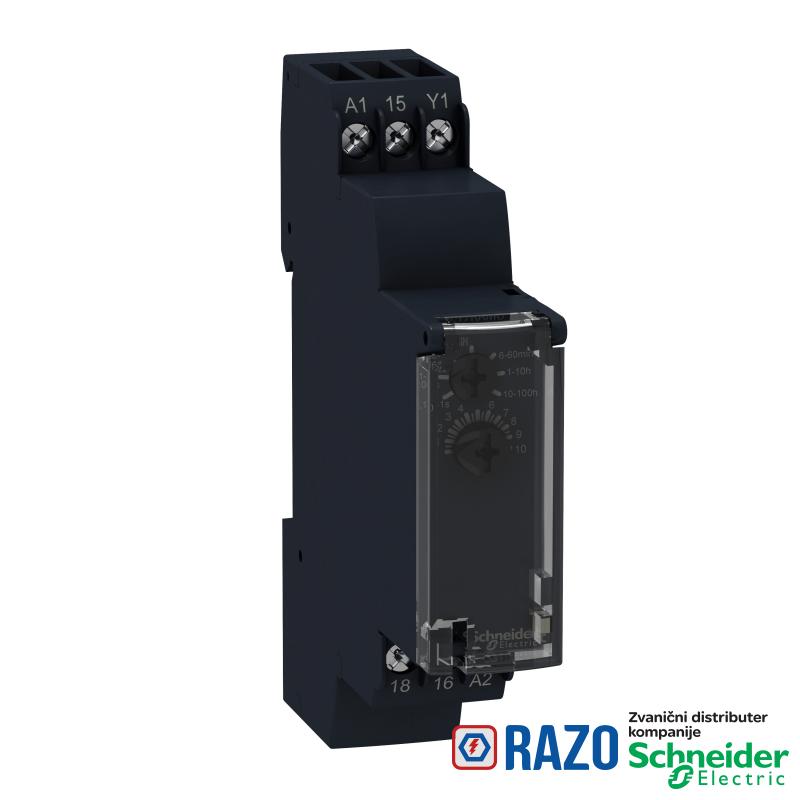

Tip proizvoda ili komponente	modularni vremenski relej
ime komponente	RE17L
opseg vremenskog kašnjenja	10...100 h
opseg vremenskog kašnjenja	6...60 s
opseg vremenskog kašnjenja	6...60 min
opseg vremenskog kašnjenja	1...10 h
opseg vremenskog kašnjenja	1...10 s
opseg vremenskog kašnjenja	1...10 min
opseg vremenskog kašnjenja	0.1...1 s
nazivna izlazna struja	0.7 A
Širina	17.5 mm
tip kašnjenja	C

DOPUNSKE INFORMACIJE
sigurnosni podaci o pouzdanosti	MTTFd = 353.8 godina
sigurnosni podaci o pouzdanosti	B10d = 320000
podešavanje tačnosti kašnjenja	+/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1
puzna staza	4 kV/3 u skladu sa IEC 60664-1
maximum delay response	100 milisekundi
način upravljanja	izborni prekidač prednji panel
otpornost izolacije	100 MOhm pri 500 V DC u skladu sa IEC 60664-1
maximum power consumption in W	1.5 W pri 240 V DC
snaga potrošnje u VA	0-3 VA pri 240 V AC
dielektrična snaga	2.5 kV 1 mA/1 minut 50 Hz u skladu sa IEC 61812-1
označavanje	CE
opseg napona	0.85...1.1 Us
vreme reseta	350 milisekundi pri isključenju tipično
radna frekvencija u Hz	10 Hz
Masa proizvoda	0.068 kg
maximum voltage drop	<4 V 3-žični
maximum voltage drop	<8 V 2-žični
pozicija montaže	bilo koja pozicija u odnosu na normalnu vertikalnu montažnu ploču
naponski drift	+/- 0.2 %/V
maksimalni napon preklapanja	250 V AC
povezivanje - priključci	vijčani priključci, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jednožični bez kablovskog završetka
povezivanje - priključci	vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka
povezivanje - priključci	vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom
povezivanje - priključci	vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom
funkcionalnost	vremenska zakasnelo isključenje
temperaturni drift	+/- 0.05 %/°C
[Us] nazivni napon napajanja	24...240 V AC 50/60 Hz
Napon ulaza	7 V
minimalna struja preklapanja	10 mA
držač za montažu	35 mm DIN šina u skladu sa EN/IEC 60715
maksimalna izlazna struja	20 A <= 10 ms
kompatibilnost	RE17
faktor opterećenja	100 %
materijal kućišta	samogasivi
trajanje impulsa	0.05 s tipično
maximum leakage current	5 mA
time delay type	C
[Uimp] nazivni podnosivi impulsni napon	5 kV tokom 1.2/50 µs
moment pritezanja	0.6-1 N.m u skladu sa IEC 60947-1
električna trajnost	100000000 ciklusa
prekidna moć	0.5 A AC/DC u skladu sa UL
prekidna moć	0.7 A AC/DC pri 20 °C
frekvencija napajanja	50...60 Hz +/- 5 %
tačnost ponavljanja	+/- 0.5 % u skladu sa IEC 61812-1

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	cULus
Temperatura okoline za rad uređaja	-20-60 °C
Standardi	2004/108/EC
Standardi	EN 61000-6-3
Standardi	2006/95/EC
Standardi	EN 61000-6-2
Standardi	IEC 61812-1
Standardi	EN 61000-6-4
Standardi	EN 61000-6-1
otpornost na mikroprekide	20 milisekundi
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
otpornost na udare	15 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	20 m/s² (f= 10-150 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP20 u skladu sa IEC 60529 (priključni blok)
IP stepen zaštite	IP40 u skladu sa IEC 60529 (kućište)
IP stepen zaštite	IP50 u skladu sa IEC 60529 (prednji panel)
Temperatura okoline za skladištenje	-30-60 °C
relativna vlažnost	93-93 % bez kondenzacije u skladu sa IEC 60068-2-30
Faktor smanjenja karakteristika	5 mA/°C

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1401008EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1401008EN
EU RoHS direktiva	Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
