OSNOVNE INFORMACIJE
tip digitalnog izlaza	relej
Grupa proizvoda	Zelio Time
Tip proizvoda ili komponente	modularni vremenski relej
nazivna izlazna struja	8 A
Kratko ime uređaja	RE22

DOPUNSKE INFORMACIJE
snaga potrošnje u W	1.5 W pri 240 V DC
sigurnosni podaci o pouzdanosti	B10d = 230000
sigurnosni podaci o pouzdanosti	MTTFd = 251.1 years
tip i sastav kontakta	1 C/O vremenski podesivi kontakt
tip i sastav kontakta	1 C/O vremenski podesivi ili trenutni kontakti
podešavanje tačnosti kašnjenja	+/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1
maximum delay response	100 milisekundi
način upravljanja	zakretna ručica prednji panel
otpornost izolacije	100 MOhm pri 500 V DC u skladu sa IEC 60664-1
otpornost na mikroprekide	10 milisekundi
snaga potrošnje u VA	3-3 VA pri 240 V AC
minimalno trajanje impulsa	30 milisekundi
minimalno trajanje impulsa	100 milisekundi podopterećenje
maksimalna struja preklapanja	8 mA
opseg napona	0.85...1.1 Us
Masa proizvoda	0.093 kg
pozicija montaže	bilo koja pozicija u odnosu na normalnu vertikalnu montažnu ploču
naponski drift	+/- 0.2 %/V
vreme reseta	120 milisekundi pri isključenju
maksimalni napon preklapanja	250 V
povezivanje - priključci	vijčani priključci, 2 x 1.5 mm² sa kablovskim završetkom
povezivanje - priključci	vijčani priključci, 2 x 2.5 mm² bez kablovskog završetka
contacts type and composition	2 C/O
funkcionalnost	više funkcija
temperaturni drift	+/- 0.05 %/°C
[Us] nazivni napon napajanja	12...240 V AC/DC
opseg vremenskog kašnjenja	0.1...1 s
opseg vremenskog kašnjenja	6...60 s
opseg vremenskog kašnjenja	1...10 h
opseg vremenskog kašnjenja	1...10 min
opseg vremenskog kašnjenja	1...10 s
opseg vremenskog kašnjenja	10...100 h
opseg vremenskog kašnjenja	6...60 min
minimalna struja preklapanja	10 mA pri 5 V
držač za montažu	35 mm DIN šina u skladu sa EN/IEC 60715
električna trajnost	100000 ciklusa za rezistivno opterećenje, 8 A pri 250 V, AC
mehanička trajnost	10000000 ciklusa
Prekidna moć	2000 VA
materijal kućišta	samogasivi
statusne LED lampice	zelena LED lampica (treperenje) za vremenska funkcija aktivna
statusne LED lampice	zelena LED lampica (trajna) za uključen uređaj
statusne LED lampice	žuta LED lampica za kalem pod naponom
[Uimp] nazivni podnosivi impulsni napon	5 kV za 1.2-50 mikrosekundi u skladu sa IEC 60664-1
[Uimp] nazivni podnosivi impulsni napon	5 kV u skladu sa IEC 61812-1
Širina	22.5 mm
time delay type	A, Ac, At, B, Bw, C, D, Di, H
tip kašnjenja	C
tip kašnjenja	Di
tip kašnjenja	D
tip kašnjenja	B
tip kašnjenja	At
tip kašnjenja	H
tip kašnjenja	Bw
tip kašnjenja	Ac
tip kašnjenja	A
moment pritezanja	0.6-1 N.m u skladu sa IEC 60947-1
frekvencija napajanja	50...60 Hz +/- 5 %
tačnost ponavljanja	+/- 0.5 % u skladu sa IEC 61812-1

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	CE
Sertifikacija proizvoda	cULus
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	RCM
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	Kina RoHS
Sertifikacija proizvoda	EAC
Temperatura okoline za rad uređaja	-20-60 °C
Standardi	IEC 61812-1
Standardi	EN 61000-6-2
Standardi	EN 61000-6-1
Standardi	EN 61000-6-4
Standardi	EN 61000-6-3
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
dielektrična snaga	2.5 kV za 1 mA/1 minut pri 50 Hz u skladu sa IEC 61812-1
otpornost na udare	15 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	20 m/s² (f= 10-150 Hz) u skladu sa IEC 60068-2-6
direktive	2004/108/EC - elektromagnetna kompatibilnost
direktive	2006/95/EC - niskonaponska direktiva
Temperatura okoline za skladištenje	-30-60 °C
relativna vlažnost	93-93 %, bez kondenzacije u skladu sa IEC 60068-2-30
IP stepen zaštite	N/A
IP stepen zaštite	N/A
IP stepen zaštite	N/A

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1401008EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1401008EN
EU RoHS direktiva	Nije primenljivo, izvan zakonskog okvira direktive EU RoHS

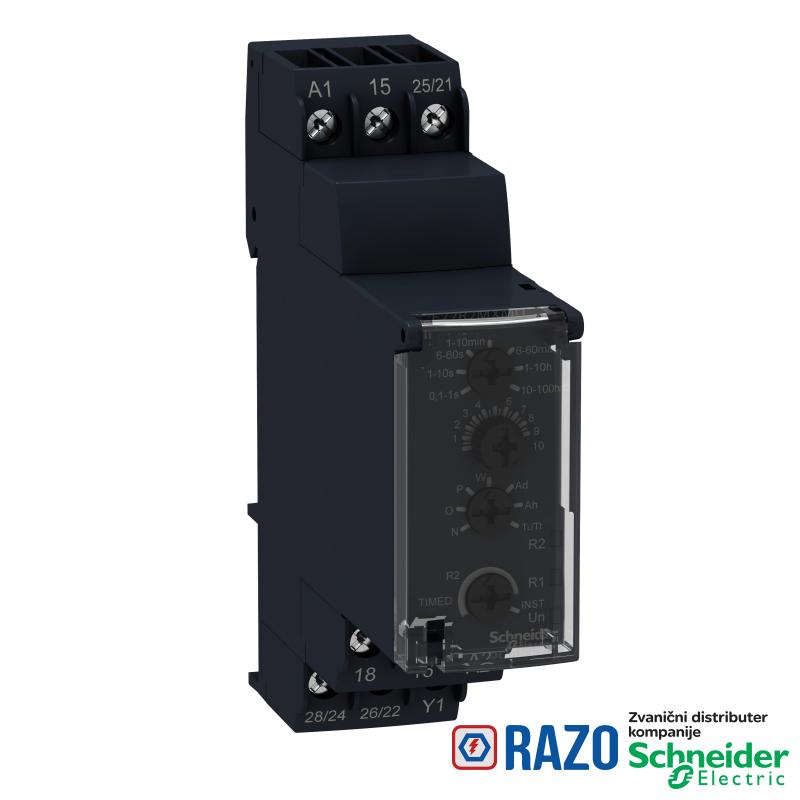

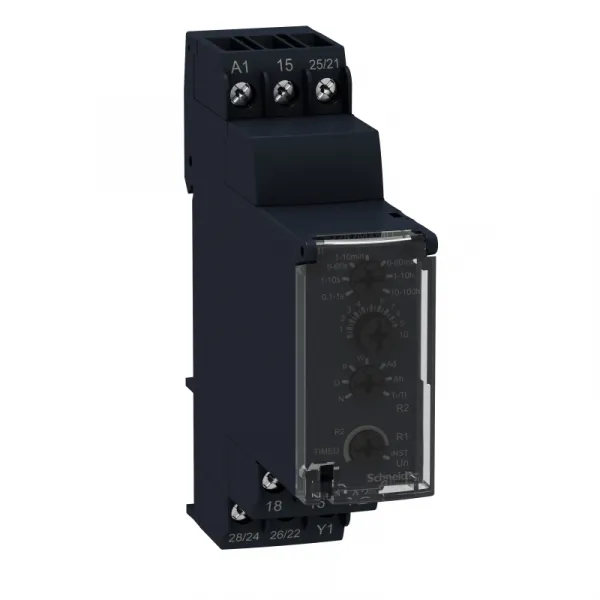

Ovaj Harmony RE22 modularni multifunkcionalni vremenski relej može da se podesi između 0.1 sekundi i 100 sati. Obezbeđuje višestruke funkcije i montira se na DIN šinu. Ovaj modularni multifunkcionalni vremenski relej idealan je za upravljanje vremenom u automatizovanim sistemima, kao što su automatsko otvaranje vrata, alarm, osvetljenje u toaletima i barijere za automatizovane parkinge. Jedan od najkompaktnijih na tržištu sa širinom 22,5 mm, omogućava fleksibilnu i laku instalaciju na DIN šinu, koristeći isti prostor kao i bilo koji modularni DIN uređaj od 2 pola. Takođe nudi zaptivni poklopac, jednostavna i precizna podešavanja sa rotacionim trimerima. Vremenski opseg koji se može birati nudi sveobuhvatno rešenje za vaš sistem za upravljanje napajanjem. Multi-funkcionalni vremenski relej za jednostavnu integraciju ožičene logičke šeme, idealan za renoviranje starih instalacija bez korišćenja PLC-a.
