OSNOVNE INFORMACIJE
tip digitalnog izlaza	relej
Grupa proizvoda	Zelio Time
Tip proizvoda ili komponente	modularni vremenski relej
opseg vremenskog kašnjenja	6...60 s
opseg vremenskog kašnjenja	1...10 h
opseg vremenskog kašnjenja	1...10 min
opseg vremenskog kašnjenja	6...60 min
opseg vremenskog kašnjenja	0.1...1 s
opseg vremenskog kašnjenja	1...10 s
opseg vremenskog kašnjenja	10...100 h
nazivna izlazna struja	8 A
Širina	17.5 mm
tip kašnjenja	C
Kratko ime uređaja	RE17R

DOPUNSKE INFORMACIJE
sigurnosni podaci o pouzdanosti	B10d = 270000
sigurnosni podaci o pouzdanosti	MTTFd = 296.8 godina
Visina	90 mm
podešavanje tačnosti kašnjenja	+/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1
puzna staza	4 kV/3 u skladu sa IEC 60664-1
maximum delay response	100 milisekundi
način upravljanja	izborni prekidač prednji panel
otpornost izolacije	100 MOhm pri 500 V DC u skladu sa IEC 60664-1
maximum power consumption in W	0.6 W pri 24 V DC
maksimalna struja preklapanja	8 A AC/DC
materijal kontakata	bez kadmijuma
snaga potrošnje u VA	0-32 VA pri 240 V AC
dielektrična snaga	2.5 kV 1 mA/1 minut 50 Hz u skladu sa IEC 61812-1
označavanje	CE
opseg napona	0.85...1.1 Us
vreme reseta	120 milisekundi pri isključenju tipično
radna frekvencija u Hz	10 Hz
Masa proizvoda	0.07 kg
pozicija montaže	bilo koja pozicija u odnosu na normalnu vertikalnu montažnu ploču
naponski drift	+/- 0.2 %/V
maksimalni napon preklapanja	250 V AC
povezivanje - priključci	vijčani priključci, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jednožični bez kablovskog završetka
povezivanje - priključci	vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka
povezivanje - priključci	vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom
povezivanje - priključci	vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom
funkcionalnost	vremenska zakasnelo isključenje
tip kontakata i sastav	1 C/O
temperaturni drift	+/- 0.05 %/°C
[Us] nazivni napon napajanja	24...240 V AC 50/60 Hz
[Us] nazivni napon napajanja	24 V DC
lokalna signalizacija	LED indikator za kontinualno: relej pod naponom, vremenska funkcija se ne izvršava trenutno
lokalna signalizacija	LED indikator 80 % ON i 20 % OFF za treperenje: izvršavanje zadate funkcije u toku
lokalna signalizacija	LED indikator 5 % ON i 95 % OFF za treperenje:kelem nije pod naponom,vremenska f-ja nije aktivna (izuzev Di-D,Li-L)
minimalna struja preklapanja	10 mA pri 5 V DC
Napon ulaza	10 V
držač za montažu	35 mm DIN šina u skladu sa EN/IEC 60715
električna trajnost	100000 ciklusa za rezistivno opterećenje (8 A pri 250 V AC maksimum)
mehanička trajnost	10000000 ciklusa
kompatibilnost	RE17
Prekidna moć	2000 VA
faktor opterećenja	100 %
materijal kućišta	samogasivi
trajanje impulsa	100 ms sa opterećenjem u paraleli tipično
trajanje impulsa	30 ms tipično
time delay type	C
[Uimp] nazivni podnosivi impulsni napon	5 kV tokom 1.2/50 µs
Dubina	72 mm
moment pritezanja	0.6-1 N.m u skladu sa IEC 60947-1
frekvencija napajanja	50...60 Hz +/- 5 %
tačnost ponavljanja	+/- 0.5 % u skladu sa IEC 61812-1

OKRUžENJE
Sertifikacija proizvoda	cULus
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	CSA
Temperatura okoline za rad uređaja	-20-60 °C
Standardi	EN 61000-6-4
Standardi	EN 61000-6-2
Standardi	EN 61000-6-3
Standardi	2004/108/EC
Standardi	2006/95/EC
Standardi	IEC 61812-1
Standardi	EN 61000-6-1
otpornost na mikroprekide	20 milisekundi
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
otpornost na udare	15 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	20 m/s² (f= 10-150 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP20 u skladu sa IEC 60529 (priključni blok)
IP stepen zaštite	IP40 u skladu sa IEC 60529 (kućište)
IP stepen zaštite	IP50 u skladu sa IEC 60529 (prednji panel)
Temperatura okoline za skladištenje	-30-60 °C
relativna vlažnost	93-93 % bez kondenzacije u skladu sa IEC 60068-2-30

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1401008EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1401008EN
EU RoHS direktiva	Nije primenljivo, izvan zakonskog okvira direktive EU RoHS

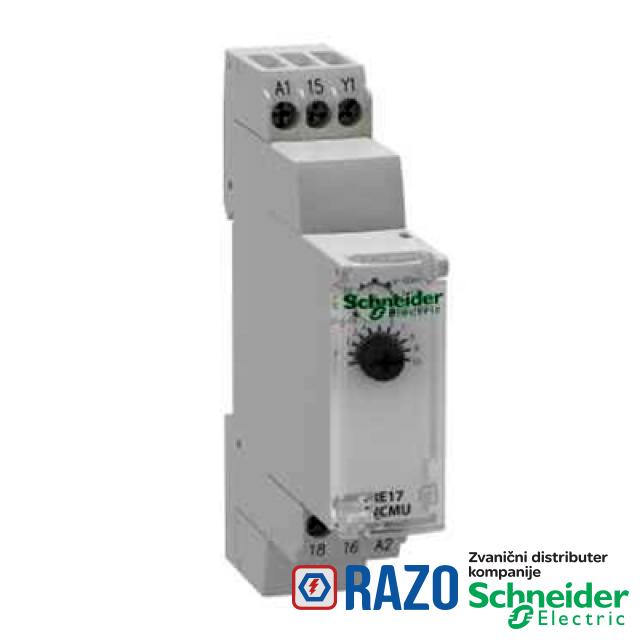

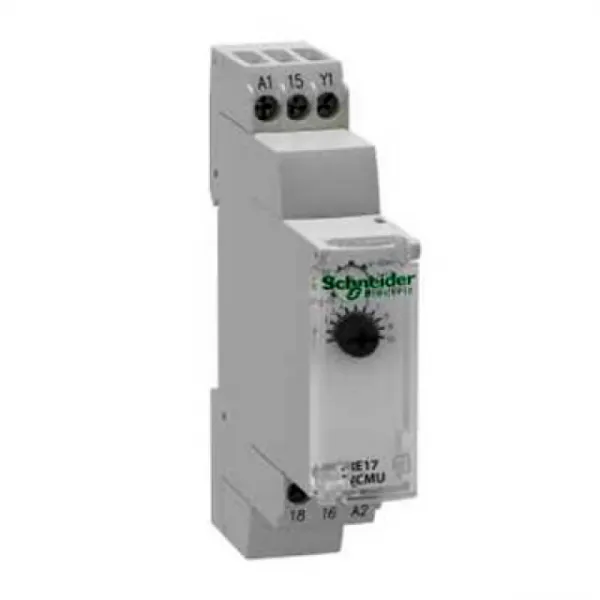

Ovaj Harmony RE17R vremenski relej može da se podesi između 0,1 sekundi i 100 sati, ima izlaz od 8A, širok je 17,5 mm i može da se isporuči sa 24V DC, 24V do 240V AC. Takođe ima 1 prebacivanje kontakta SPDT (single pole double throw). Veoma je tanak, omogućava fleksibilnu i laku instalaciju na DIN šinu, koristeći isti prostor kao i svaki modularni jednopolni DIN uređaj. Takođe nudi zaptivni poklopac, jednostavna i precizna podešavanja sa rotacionim trimerima. Ovaj tajmer nudi ON-Delay i OFF-delay Ac, C funkcije. Jednostruki funkcionalni tajmer za jednostavnu integraciju ožičenih logičkih šema, idealan za renoviranje starih instalacija bez korišćenja PLC-a.
